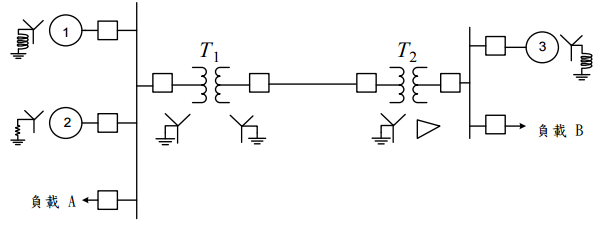

【已刪除】一、畫出圖 1 所示之電力系統的單相阻抗圖 (impedance diagram per phase)及忽略負載時 的零序阻抗圖(Zero-sequence impedance diagram)(20 分) 。
⑴何謂輸電線的導體換位(Transposition)?請繪出一個完整的三相導體換位週期 (Transposition cycle)(10 分) 。
⑵何謂輸電線的突波阻抗負載(Surge impedance loading)?請說明。(10 分)
⑴大部分的工業電力負載之功率因數為超前、落後或是單位功因?請說明原因。 (5分)
⑵某電力負載自三相 220-V 之電源吸收 20 kVA、0.707 落後功因(Lagging power factor)之電力,若並聯一電容器,以提升該負載之功因至 0.95,試求電容器之 kVA 額定值(以 kVAR 表示)與電容器並聯前及並聯後的線電流。 (15 分)

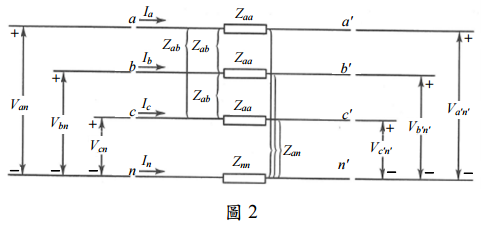

【已刪除】四、如圖 2 所示之三相四線系統,相導體間的互感皆為Z
ab
,每條相導體到中性線之互感 皆為Z
an

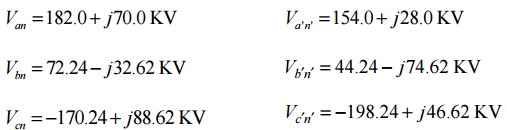

。線路之電壓(KV)資料如下:
線路之阻抗(單位為 Ω)資料如下:
Z
aa
= j 60 Z
ab
= j 20 Z
nn
= j80 Z
an
= j 30
利用對稱分量法(Symmetrical Components)決定線路電流I
a
、I
b
及I
c
。(20 分)
