106年 - 106-3 臺灣港務股份有限公司從業人員甄試_機械：工程力學(包括靜力學、動力學與材料力學)#83209

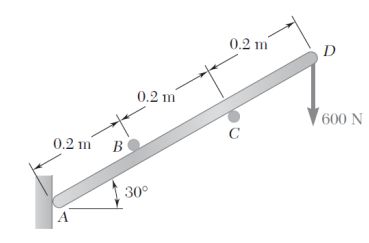

1.如圖一所示，重量不計之桿件 AD，由兩個無摩擦力之木栓 B、C 與無摩擦力之牆面 A 支撐，一 600 N 之垂直力作用於 D 點，試求 A、B 與 C 各點之支撐力。

2.如圖二所示，於該瞬間 AB 桿件以等角速度 4 rad/s 順時鐘方向轉動，求 BD 與 DE 桿件之角速度。

(1) 作用在輪 A 的正向力為多少?

(2)作用在輪 B 的正向力為多少?

(1) 自由體圖。

(2) 剪力圖。

(3)彎曲圖。
