108年 - 108-1 技術士技能檢定學科測試試題-乙級：00700 室內配線-屋內線路裝修#80567

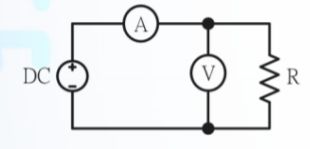

7. 下圖所示之接線是以伏特計與安培計測量負載直流電功率，為防止儀表之負載效應，減少誤差，下列敘述何者正確？(A)與負載電阻高低無關(B)不論量測負載電阻大小之電功率時，均可採用之接線(C)為量測低電阻負載之電功率時，所採用之接線(D)為量測高電阻負載之電功率時，所採用之接線。

8. 3ψ440V、60Hz、100kVAR 之電容器，使用在 3ψ380V、60Hz 之供電系統中，其電容器容量約變為多少 kVAR？(A)50(B)37.3(C)43.2(D)74.6。

9. 透過淋浴習慣的改變就可以節約用水，以下的何種方式正確？(A)淋浴沖澡流下的水，可以儲蓄洗菜使用(B)淋浴時抹肥皂，無需將蓮蓬頭暫時關上(C)等待熱水前流出的冷水可以用水桶接起來再利用(D)淋浴流下的水不可以刷洗浴室地板。

10. 特種及第二種接地，設施於人易觸及之場所時，自地面下 0.6 公尺起至地面上多少公尺，均應以絕緣管或板掩蔽？(A)1.8(B)2.5(C)1.5(D)2。

11. 三相感應電動機在運轉時，若在電源側並接電力電容器，其主要目的為何？(A)改善電源側之功率因數(B)減少電動機電磁轉矩(C)降低電動機轉軸之轉速(D)增加起動電阻。

12. 額定為 220V、10HP、50Hz 之感應電動機，使用於 220V、60Hz 電源時，若負載及轉差率皆不變，則轉速為原轉速之多少倍？(A)0.833(B)1(C)1.414(D)1.2。

13. 最大電熱器容量在 20 安以上，其他電熱器合計容量在多少安以下並為最大電熱器容量之二分之一以下，則小容量電熱器可與大容量電熱器併用一分路？(A)30(B)20(C)10(D)15。

14. 以手捺開關控制電感性負載（如日光燈、電扇等）時，其負載電流應不超過開關額定電流之多少％？(A)70(B)80(C)50(D)60。

15. 以下對於「例假」之敘述，何者有誤？(A)工資照給(B)每 7 日應休息 1 日(C)出勤時，工資加倍及補休(D)須給假，不必給工資。

16. 於營造工地潮濕場所中使用電動機具，為防止感電危害，應於該電路設置何種安全裝置？(A)高容量保險絲(B)自動電擊防止裝置(C)高感度高速型漏電斷路器(D)閉關箱。

17. 三相三線(3ψ3W )式之線間電壓降為(A)IL (Rcosθ＋Xsinθ )(B) IL (Rcosθ＋Xsinθ )(C)2IL(Rcos θ＋Xsinθ )(D) IL (Rcosθ＋Xsinθ )。

18. 台電公司 22.8kV 之配電系統，所選用之避雷器額定電壓為多少 kV？(A)9(B)24(C)18(D)12。

19. 在連接比流器(CT)時，必須注意(A)二次側須與瓦特計電壓線圈串聯(B)二次側不能接地(C)不可使二次側開路(D)應與電路並聯。

20. 接戶開關僅供應單相二線式分路二路者，其接戶開關額定值不得低於多少安？(A)20(B)50(C)30(D)15。

21. 高壓電容器之開關設備，其連續載流量，不得低於電容器額定電流多少倍？(A)1.35(B)2.5(C)1.25(D)1. 5。

22. 電容器串聯之目的在於使各電容器分擔(A)電壓(B)電抗(C)電流(D)電阻。

23. 要使感應電動機變成感應發電機，須使其轉差率(A)小於 0(B)大於 1(C)介於 1 至 0 之間(D)大於 2。

24. 特別低壓線路裝設於屋外，當各項電具均接入時，導線相互間及導線與大地間之絕緣電阻不得低於多少 MΩ？(A)0.01(B)0.1(C)0.2(D)0.05。

25. 下列何者「不是」菸害防制法之立法目的？(A)促進菸品的使用(B)保護未成年免於菸害(C)保護孕婦免於菸害(D)防制菸害。

26. 下列何種熱水器所需能源費用最少？(A)熱泵熱水器(B)電熱水器(C)柴油鍋爐熱水器(D)天然瓦斯熱水器。

27. 鐵管或鋼管作接地極，其長度不得短於多少公尺？(A)0.9(B)0.7(C)0.3(D)0.5。

28. 有一間教室面積為 80 平方公尺，裝置 40W 日光燈 20 支，每支日光燈為 2800 流明，若所有光通量全部照射到教室桌面上，其平均照度為多少 Lx？(A)700(B)1200(C)1400(D)500。

29. 若使用後的廢電池未經回收，直接廢棄所含重金屬物質曝露於環境中可能產生那些影響：A.地下水污染、B. 對人體產生中毒等不良作用、C. 對生物產生重金屬累積及濃縮作用、D.造成優養化？ (A)ABCD(B)BCD(C)ACD(D)ABC。

30. 下圖所示符號為屋內配線設計圖之(A)三相 Y 非接地(B)三相曲折接法(C)三相 T 接線(D)三相 V 非接地。

31. 下圖所示符號為屋內配線設計圖之(A)負載啟斷開關(B)拉出型電力斷路器(C)拉出型氣斷路器(D)電力熔絲。

32. 電燈及電熱工程，選擇分路導體線徑之大小，單線直徑不得小於多少公厘？(A)1.2(B)2.0(C)1.0(D)1.6。

33. 下列何者「不是」室內空氣污染源？(A)辦公室事務機(B)油漆及塗料(C)廢紙回收箱(D)建材。

34. 配電箱之分路額定值如為 30 安以下者，其主過電流保護器應不超過多少安？(A)200(B)100(C)30(D)6 0。

35. 供給特別低壓的小型變壓器，其額定容量之輸出不得超過多少伏安？(A)150(B)200(C)100(D)50。

36. 依台灣電力公司營業規則之規定，三相低壓供電之用戶，如無特殊原因，其單相 220 伏電動機，每具最大容量不得超過多少馬力？(A)5(B)1(C)10(D)3。

37. 接地比壓器(GPT)可檢出下列何種事故？(A)接地(B)逆相(C)過電壓(D)過電流。

38. 下列有關著作權之概念，何者正確？(A)公務機關所函頒之公文，受我國著作權法的保護(B)以傳達事實之新聞報導，依然受著作權之保障(C)著作權要待向智慧財產權申請通過後才可主張(D)國外學者之著作，可受我國著作權法的保護。

39. 何謂水足跡，下列何者是正確的？(A)每人用水量紀錄(B)水利用的途徑(C)消費者所購買的商品，在生產過程中消耗的用水量(D)水循環的過程。

40. 三相四極 220 伏 5 馬力之電動機，其額定電流約為多少安培？(A)10(B)20(C)25(D)15。

41. 電纜若其通過電流無法保持電磁平衡時，應採用何種導線管？(A)EMT 管(B)薄鋼導線管(C)PVC 管(D) 厚鋼導線管。

42. 依能源局「指定能源用戶應遵行之節約能源規定」，在正常使用條件下，公眾出入之場所其室內冷氣溫度平均值不得低於攝氏幾度？(A)26(B)22(C)24(D)25。

43. 配電系統配電變壓器之二次側中性線接地，係屬於(A)低壓電源系統接地(B)設備接地(C)內線系統接地(D)高壓電源系統接地。

44. 眼內噴入化學物或其他異物，應立即使用下列何者沖洗眼睛？(A)稀釋的醋(B)清水(C)牛奶(D)蘇打水。

45. 非金屬管垂直配管，管內導線線徑為 100 平方公厘，其導線須每隔多少公尺做一支持？(A)25(B)20 (C)15(D)30。

46. 為改善變頻器因連接交流電動機所產生的金屬噪音，通常需要(A)在變頻器電源端加電磁接觸器(B) 加煞車電阻器(C)降低變頻器內部電力元件切換的速度(D)外加交流電抗器。

47. 電動機銘牌上所註明的電流係指(A)無載電流(B)滿載電流(C)半載電流(D) 滿載電流。

48. 當數位輸入信號從 OFF(0)到 ON(1)觸發時，能使可程式控制器內部邏輯信號作動，則該輸入信號係屬何種觸發？(A)殘留(B)正緣(Lead)(C)脈動(D)負緣(Trailing)。

49. 左圖所示符號為屋內配線設計圖之(A)瞬時過流電驛(B)低電壓電驛(C)過壓電驛(D)過流電驛。

50. 住宅場所陽台之插座及離廚房水槽多少公尺以內之插座分路應裝設漏電斷路器？(A)0.8(B)1.8(C)3.8 (D)2.8。

51. 高壓電動機外殼之接地屬(A)高壓電源系統接地(B)設備與系統共同接地(C)內線系統接地(D)設備接地。

52. 為了避免漏電而危害生命安全，下列何者不是正確的做法？(A)做好用電設備金屬外殼的接地(B)使用保險絲來防止漏電的危險性(C)加強定期的漏電檢查及維護(D)有濕氣的用電場合，線路加裝漏電斷路器。

53. 一般低壓三相 220V 供電用戶，契約容量超過 30kW 者，其選用過電流保護器之最低非對稱啟斷容量為多少 kA？(A)7.5(B)15(C)5(D)10。

54. 「酸雨」定義為雨水酸鹼值達多少以下時稱之？(A)7.0(B)5.0(C)6.0(D)8.0。

55. 廠商某甲承攬公共工程，工程進行期間，甲與其工程人員經常招待該公共工程委辦機關之監工及驗收之公務員喝花酒或招待出國旅遊，下列敘述何者為對？(A)某甲與相關公務員均已涉嫌觸犯貪污治罪條例(B)公務員若沒有收現金，就沒有罪(C)因為不是送錢，所以都沒有犯罪(D)只要工程沒有問題，某甲與監工及驗收等相關公務員就沒有犯罪。

56. 在一電路中，有 5A 電流流過一個 4Ω 電阻，其電阻消耗的電功率為多少 W？(A)20(B)60(C)100(D)80。

57. 變壓比為 30：1 之理想單相變壓器，若二次側伏特表指示為 110 伏特，則一次側之電壓為多少伏特？(A)3300(B)6600(C)11400(D)2200。

58. 長度超過一公尺之金屬管配線中，導線直徑在多少公厘以上者，應使用絞線？(A)1.6(B)3.2(C)2.6(D)2. 0。

59. 屋內之低壓電燈及家庭用電器具之裝置線路與水管，應保持多少公厘以上之距離？(A)150(B)50(C)1 00(D)80。

60. 線電流為 10A 之平衡三相三線式負載系統，以鉤式（夾式）電流表任鉤其中二線量測電流時，其值為多少 A？(A)0(B)10√3(C)10(D)30。

複選題
複選題：61. 下列哪些起動方法適用於三相鼠籠式感應電動機？(A)補償器降壓起動法(B)轉子加入電阻法(C)Y– △降壓起動法(D)一次電抗降壓起動法。

複選題
62. 下列哪些為裝設電力電容器改善功率因數之效益？(A)減少線路電流(B)減少線路電力損失(C)減少系統供電容量(D)節省電力費用。

複選題
63. 下列哪些開關具有啟斷故障電流能力，且可在有載情形下操作？(A)隔離開關(DS)(B)六氟化硫斷路器(GCB)(C)真空斷路器(VCB)(D)負載啟斷開關(LBS)。

複選題
64. 下列哪些項目和接地銅棒之接地電阻有關？(A)接地銅棒直徑(B)接地銅棒的導電率(C)接地銅棒長度 (D)大地的電阻係數。

複選題
65. 一般變頻器所採用的通訊協定 Modbus，指的是下列哪些通訊標準？(A)ProfiBus(B)RS-422(C)Ethern et(D)RS-485。

複選題
66. 要使系統對雷擊有適當的保護，下列那些基本因素是應加以考慮的？(A)保護突波耐壓基準所要的安全界限(B)雷擊電流的嚴重程度(C)雷擊保護與供電連續性間的關係(D)被保護的配電設備對突波的基本耐壓基準(BIL)。

複選題
67. 下列哪些週邊裝置不可與可程式控制器 ASCII 輸入/輸出模組連結使用？(A)變頻器(B)壓力開關(C)溫度感測器(D)印表機。

複選題
68. 下列哪些是變壓器絕緣油應具備之條件？(A)不碳化(B)粘度高(C)介質強度高(D)比熱高。

複選題
69. 下列哪些為步進電動機之特性？(A)旋轉總角度與輸入脈波總數成正比(B)轉速與輸入脈波頻率成正比(C)靜止時有較高之保持轉矩(D)需要碳刷，不易維護。

複選題
70. 如果太陽能照射於每平方公分面積每分鐘之熱量是 1.8 卡(1 卡=4.2 焦耳)，則照射於面積 1 平方米的熱能是多少千瓦，下列哪些結果錯誤？(A)4.2(B)1.8(C)1.26(D)2.33。

複選題
71. 為防止感電事故裝置漏電斷路器，不應接用下列哪些類別的漏電斷路器？(A)中感度延時形(B)高感度延時形(C)高感度高速形(D)中感度高速形。

複選題
72. 有關特別低壓設施變壓器二次側之配線，下列敘述哪些正確？(A)得用花線(B)不受 3 公尺以下之限制(C)長度不可延長(D)不受 3 公尺以上之限制。

複選題
73. 下列哪些為台灣地區電業供電電壓？(A)單相三線 110 及 220 伏(B)三相四線 220 及 380 伏(C)三相三線 380 伏(D)單相二線 220 伏。

複選題
74. 分路供應有安定器、變壓器或自耦變壓器之電感性照明負載，其負載計算，下列敘述哪些正確？ (A)不以燈泡之總瓦特數計算(B)應以各負載額定電流之總和計算(C)應以各負載額定電壓之總和計算 (D)應以燈泡之個別瓦特數計算。

複選題
75. 單相三線式 110V/220V 配電線路維持負載平衡之目的，下列敘述哪些錯誤？(A)防止異常電壓之發生(B)減輕負載(C)改善功率因數(D)減少線路損失。

複選題
76. 無熔線開關的框架容量(AF)、跳脫容量( AT )、啟斷容量( IC )，三者之間的大小關係，下列敘述哪些正確？(A)框架容量大於或等於跳脫容量(B)啟斷容量大於跳脫容量(C)啟斷容量大於框架容量(D) 框架容量小於跳脫容量。

複選題
77. 金屬管可分為下列哪些種類？(A)厚導線管(B)可撓金屬管(C)薄導線管(D)EMT 管。

複選題
78. 導線管槽配線(導線絕緣物溫度 60℃ )安培容量表適用於下列哪些配線？(A)可撓管配線(B)電纜(C)金屬管配線(D)非金屬管配線。

複選題

79. 下列哪些為屋內配線設計圖之配線類設計圖符號？(A) (B)S(C) (D) 。

複選題
80. 繪製三相感應電動機之圓線圖，須藉下列哪些試驗之數據始可完成？(A)定部繞組電阻測定(B)極性試驗(C)無載試驗(D)堵住試驗。
