109年 - 07400 配電電纜裝修丙級工作項目 06：配電設備#82586

科目：技檢◆配電電纜裝修-丙級 | 年份：109年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：技檢◆配電電纜裝修-丙級

選擇題 (50)

1. 11.4kV 系統 25kVA 亭置式變壓器，其過載保護熔絲規格應裝用 (A)3A (B)8A (C)12A (D)25A 。

2. 22.8kV 系統 100kVA 亭置式變壓器，其過載保護熔絲規格應裝用 (A)3A (B)8 A (C)12A (D)25A 。

3. (1) 改良型桿上變壓器以裝置於何處為原則？ (A)屋外桿上 (B)屋內配電室 (C)地面基礎台 (D)地下孔。

4. 操作亭置式變壓器一次套管上之肘型端頭應使用 (A)開關操作棒 (B)肘型端頭操作棒 (C)活線線夾操作棒 (D)負載切斷器。

5. 在新設電纜安裝妥送電前所作之耐壓試驗，稱為 (A)出廠試驗 (B)裝置試驗 (C) 核驗試驗 (D)維護試驗。

6. 利用舊電纜重新安裝妥未送電前所作之耐壓試驗，稱為 (A)出廠試驗 (B)裝置試驗 (C)核驗試驗 (D)維護試驗。

7. 15kV 級交連 PE 電纜作核驗試驗時，加壓至指定最高試驗電壓後，直流電壓應維持幾分鐘無異常時，視為合格？ (A)5 分鐘 (B)10 分鐘 (C)15 分鐘 (D)20 分鐘。

8. 手搖壓縮器之檢驗週期為幾個月一次？ (A)一個月 (B)二個月 (C)三個月 (D)四個月。

9. 單相亭置式變壓器新設時，結線順序為 (A)接地線→中性線→低壓線→高壓線 (B)低壓線→中性線→高壓線→接地線 (C)高壓線→低壓線→中性線→接地線 (D)中性線→接地線→低壓線→高壓線。

10. 電纜裝置於現場並運轉超過保證期間所作之耐壓試驗，稱為 (A)出廠試驗 (B) 裝置試驗 (C)核驗試驗 (D)維護試驗。

11. 非負載啟斷型高壓電力保險絲組在有載之情況下操作，必須使用 (A)開關操作棒 (B)肘型端頭操作棒 (C)活線線夾操作棒 (D)負載切斷器。

12. 亭置式氣封開關回路併聯前，需先確認相序正確後始可操作，該相序之判別應以何種儀器量測？ (A)高壓相序計 (B)勾式伏安計 (C)肘型端頭相序計 (D)低壓相序計。

13. 環路供電之亭置式變壓器線路停電時，應採用 (A)接地端頭 (B)插頭試棒 (C)套管插頭 (D)插頭封套作為接地之用。

14. #1 AWG 高壓電纜之屋內型終端接頭所使用之壓接端子型式為 (A)無孔 (B)單孔 (C)雙孔 (D)三孔。

15. 地下配電系統電壓，高壓 3ψ4W 11.4/6.6kV，採 (A)V (B)Λ (C)Y (D)△ 接法，中性點直接接地。

16. 地下配電系統電壓，低壓 3ψ4W 380/220V，採 (A)V (B)Λ (C)Y (D)△ 接法，中性點直接接地。

17. 交連 PE 電纜導體之最高使用溫度，短路時可達 (A)90℃ (B)130℃ (C)250℃ (D)300℃ 。

18. 配電用電纜在系統線間運轉電壓連續使用時，可超過電纜額定電壓之 (A)5％ (B)10％ (C)15％ (D)20％。

19. 亭置式變壓器基礎台承載重量部份之基礎壁厚度至少幾公分以上？ (A)10 公分 (B)20 公分 (C)30 公分 (D)40 公分。

20. 亭置式變壓器基礎台接地裝置，裝釘接地棒，其頂端至少應保持在地面下幾公分以上？ (A)30 公分 (B)40 公分 (C)50 公分 (D)60 公分。

21. 亭置式變壓器基礎台接地裝置，接地棒須接 22 ㎜ 2 電線，並露出基礎台外面供做接地線，該電線長度為 (A)0.5 公尺 (B)1.0 公尺 (C)1.2 公尺 (D)2.0 公尺。

22. 橋樑端設置人孔，應距離橋端幾公尺以上？ (A)3 公尺 (B)5 公尺 (C)7 公尺 (D)1 0 公尺。

23. 架空高壓電力電纜直線裝置，電纜與鋼絞線每隔多少須綁紮一處？ (A)0.3 公尺 (B)0.5 公尺 (C)1.0 公尺 (D)1.5 公尺。

24. 人孔內電纜直線接頭處之固定架間隔不得大於 (A)0.5 公尺 (B)1.0 公尺 (C)1.2 公尺 (D)2.0 公尺。

25. 燈用變壓器之最大負荷超過其容量多少時，應擴充變壓器容量或調整供電範圍或增設變壓器？ (A)50％ (B)75％ (C)100％ (D)125％。

26. 低壓線及接戶線之壓降，合計不得超過 (A)1.5％ (B)2.5％ (C)3％ (D)4％。

27. 地下配電系統型態，採用最多者為： (A)一次放射型 (B)一次常開環路型 (C)一次選擇型 (D)重點網路型。

28. 供真空開關、變壓器及高壓分歧插頭與雙通（套管）插頭等設備，在施工前經驗電確無帶電後接地用之接頭配件為 (A)接地插梢 (B)插頭試棒 (C)隔離插頭 (D)插頭封套。

29. 限流熔絲開關之英文代號為 (A)PF (B)DS (C)NX (D)GS 。

30. 分段開關之英文代號為 (A)PF (B)DS (C)NX (D)GS 。

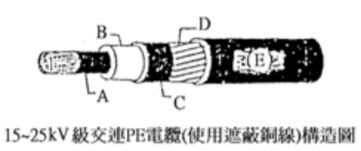

31. 下圖係 15－25kV 交連 PE 電纜構造圖，其中 C 為 (A)內半導體 (B)絕緣體 (C)外半導體 (D)外皮。

32. 下圖係 15－25kV 交連 PE 電纜構造圖，其中 B 為？ (A)內半導體 (B)外半導體 (C)遮蔽銅線 (D)絕緣體。

33. 600V 低壓交連 PE 電纜之衝擊基準電壓(BIL)為 (A)20kV (B)30kV (C)40kV (D)5 0kV 。

34. 為考慮電纜絕緣體電壓應力，25 kV 級交連 PE 電纜最小線徑限制為 (A)#2 AWG (B)#1 AWG (C)1/0 AWG (D)2/0 AWG 。

35. 為了避免有高磁力和渦流損失，單芯電纜不能採用 (A)銅線鎧裝 (B)鋁線鎧裝 (C)鉛皮鎧裝 (D)鋼線鎧裝。

36. 15kV 級交連 PE 電纜作維護試驗時，應施加五分鐘之直流電壓 (A)28kV (B)45 kV (C)53kV (D)80kV 。

37. 氣封開關所使用之絕緣氣體為 (A)二氧化碳(CO₂ ) (B)氦(He) (C)六氟化硫(SF ₆) (D)氮(N₂ ) 。

38. 負載啟斷開關(LBS)具有 (A)切開大故障電流能力 (B)投入及切開額定負載電流能力 (C)過電流保護能力 (D)過電壓保護能力。

39. 限流熔絲(40A)可用於 (A)幹線過載保護 (B)分歧線過載保護 (C)亭置式變壓器過載保護 (D)高壓用戶責任分界點保護。

40. 分段開關(D.S)之功能為 (A)可啟開及投入故障電流 (B)可啟開及投入負載電流 (C)可啟開負載電流但不可以投入負載電流 (D)無負載時方可操作。

41. 用以保護異常電壓之設備為 (A)避雷器 (B)負載啟斷開關 (C)電力熔絲 (D)變電所之斷路器。

42. #1 AWG 高壓交連 PE 電纜，以同心中性遮蔽導線作外半導電層接地用兼作系統中性線用，其截面積大小至少為 (A)1/2 (B)1/4 (C)1/6 (D)1/8 相線截面積。

43. 以乾式交連法製造的高壓交連 PE 電纜，製成方式係以內半導、絕緣體、外半導三層連續押出及連續加 (A)氟 (B)氯 (C)硫 (D)苯。

44. 適用於中性線接地系統之電纜，其絕緣等級為 (A)90％ (B)100％ (C)133％ (D)1 73％。

45. 單相 50kVA 變壓器 2 台，V 接線可供之三相電力滿載容量為 (A)100kVA (B)8 6kVA (C)75kVA (D)50kVA 。

46. 變壓器銅損與負載電流成 (A)正比 (B)反比 (C)平方正比 (D)平方反比。

47. 測定變壓器鐵損之試驗方法為 (A)開路試驗 (B)短路試驗 (C)耐壓試驗 (D)極性試驗。

48. 變壓器過電流保護器之額定電流應不超過該變壓器一次額定電流之 (A)1 倍 (B)1.25 倍 (C)1.5 倍 (D)2 倍。

49. 低壓電纜中性線線徑應為相線線徑截面積的 (A)兩倍 (B)相同 (C)一半 (D)四分之一。

50. 環路供電之亭置式變壓器如要停電換裝或修護而需隔離電源，但環路中之其他變壓器必須繼續供電，則應利用何種器材將電源轉接饋供？ (A)雙通插頭 (B)套管插頭 (C)隔離插頭 (D)插頭封套。

申論題 (0)
