所屬科目：統測◆02動力機械群◆(二)電工概論與實習、電子概論與實習
2. 如圖(一)左側所示之電路，若將電源電壓E固定，則電阻R與電流I之關係是圖(一)右側 中哪一條曲線？ (A) a (B) b (C) c (D) d
3. 如圖(二)所示之電路，下列何者正確？(A) I2 =2A，I4 =4A，I6 =6A (B) I2=0A，I4=1A，I6 =10A (C) I2 =9A，I4=1A，I6 =10A (D) I 2=9A，I4 =2A，I6 =10A
4. 如圖(三)所示之電路，電源電壓為E，總電流為I，通過電阻R1=2Ω、R2=3Ω、R3=5Ω、 R4=7Ω 之電流分別為I1、I2、I3、I4，則下列何者正確？ (A) I1=I2=I3=I4 (B) I1：I2：I3=2：3：5 (C) E=(R1+R2+R3+R4 ) × I (D)I2：I3：I4=35：21：15
5. 圖(四)為一個12V電源串聯四個3Ω 電阻器的電路，當c點與d點間斷路時，量測a、b、 c、d與e點分別相對於接地的電壓，依序為： (A) 12V、12V、12V、12V、0V (B) 12V、12V、12V、0V、0V(C) 9V、6V、3V、3V、0V (D) 9V、6V、3V、0V、0V
6. 如圖(五)所示之電路，假設電流表的內電阻為0，則通過電流表的電流I為： (A) 0A (B) 2A (C) 3A (D) 6A
7. 圖 ( 六 ) 左側為繼電器構造圖，右側為其電路符號與接腳對照圖，在繼電器正常且線圈 未通電下，利用電表以 Ω 檔量測該繼電器任兩接腳，當出現電阻值為 0 時，則最有可能 量到的是哪兩接腳？ (A) a與b (B) a與c (C) d與e (D) b與c
8. 如圖(七)所示電流I 流經一導線，則該導線產生之磁場方向為：(A) (B) (C) (D)
12. 如圖(八)所示之電器元件，依①②③順序分別是： (A) 電阻、電容、電感 (B) 電容、電感、電阻 (C) 電感、電阻、電容 (D) 電容、電阻、電感
14. 使用麵包板完成此電路的接線，下列何者正確？ (A) (B) (C) (D)
16. 以電表ACV檔位量測vR及vC，讀數分別為VR及VC，下列結果何者正確？ (A) VR +VC＝12 (B) VR +VC＝12 (C) VR 2 +VC2＝122 (D) VR2 +VC 2＝2 × 122
18. 圖 ( 十 ) 為一發電機拆開外殼後的構造，其中轉子為永久磁鐡，定子為線圈，當永久磁鐡 以定轉速，並依圖中箭頭方向旋轉時，線圈感應電壓v 的波形應為： (A) (B) (C) (D)
22. 七段顯示器由A段至G段及小數點共8個LED所構成，若各段 LED 的接線如圖 ( 十二 ) 右側所示，則此七段顯示器顯示的數字為： (A) 3 (B) 1 (C) 7 (D) 6
23. 下列電路中，D1及D2的導通電壓(turn-on voltage)分別為2.5V及1.5V，若忽略未導通時 之微小電流，並以虛線代表電流路徑，箭頭代表電流方向，則電流的表示何者正確？ (A) (B) (C) (D)
24. 圖 ( 十三 ) 電路以控制 SCR 開始導通的時間來調整燈泡亮度，且電源為 AC 110 V / 60 Hz 之正弦波，若SCR在電源正半週期的2.78ms時開始導通，則此SCR在幾度時開始觸發？ (A) 30 ° (B) 60 ° (C) 90 ° (D) 120 °
25. 如圖 ( 十四 ) 所示電路及電晶體之特性曲線，假設電晶體原來的工作點為 Q 點，則當 RB 電阻值變小時，其新的工作點應近似於哪一點？ (A) A 點(B) B 點 (C) C 點 (D) D 點
29. 如圖(十五)所示之電路，當VS=50mV時，輸出電壓Vo為： (A) – 1.25V(B) 1.25V (C) – 2.5V (D) 2.5V
30. 如圖 ( 十六 ) 所示電路，當天色昏暗時，蜂鳴器會作響，提醒駕駛開燈，若兩顆電晶體 之 β 均為100，且工作在作用區，已知IB1=0.02mA，則流經蜂鳴器之電流約為： (A) 0.2A (B) 0.4A (C) 1A (D) 1.2A
32. 若此電路發生輸出電壓漣波異常，如圖(十八)所示，則全波整流器的哪一對二極體開路？ (A) D1與D3 (B) D1與D2 (C) D2與D4 (D) D3與D4
35. 如圖(二十)所示電路，下列敘述何者正確？ (A) 按下SW1再放開，LED會亮 (B) 按下SW1再放開，LED會回復至原來的亮/滅狀態 (C) 按下SW2再放開，LED會亮 (D)按下SW2再放開，LED會回復至原來的亮/滅狀態

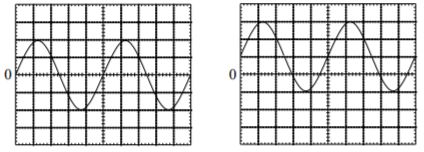

37. 如果訊號產生器輸出至示波器的波形，要由圖 (二十一) 左側的波形變成右側的波形，需要 調整訊號產生器的哪一個旋鈕？ (A) 直流準位偏移量調整旋鈕(OFFSET) (B) 頻率調整旋鈕(FREQUENCY) (C) 工作週期調整旋鈕(DUTY) (D) 振幅調整旋鈕(AMPL)
38. 圖(二十二)電路中，電晶體的 β=100，今改變可變電阻VR的電阻值，使得LED變為最亮， 若此時跨於LED之壓降為1.8V，則流經LED之電流約為： (A) 8mA (B) 10mA (C) 12mA (D) 14mA
39. 如圖(二十三)所示之電路，若將VCC由5V提升至15V，則下列何者會大量增加？ (A) IC(B) IB (C) VCE (D) IE

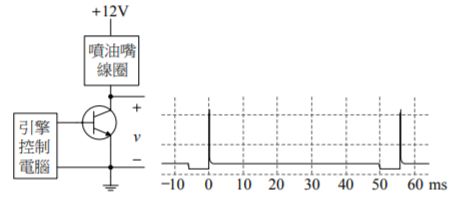

40. 圖(二十四)為噴射引擎的噴油嘴電路及電壓v 的波形，若引擎每轉2轉，此噴油嘴噴油 1次，則引擎轉速最接近多少？ (A) 900 rpm (B) 1200 rpm (C) 1800 rpm (D) 2100 rpm
