所屬科目:統測◆07設計群◆(二)實作:基本設計、繪畫基礎、基礎圖學

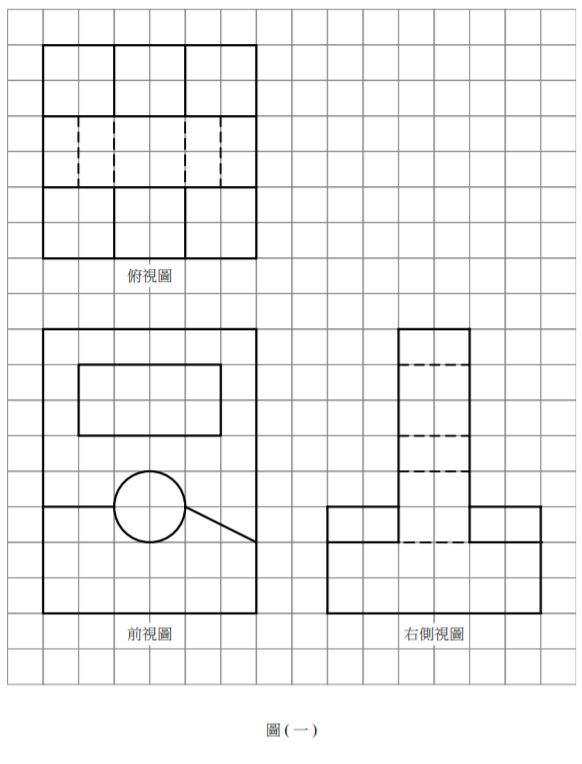

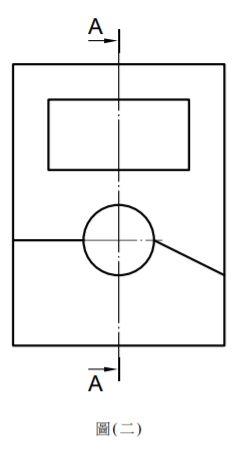

第二題:基礎圖學(共 40 分) 請繪製出圖 ( 一 ) 的等角立體圖與圖 ( 二 ) 的剖視圖 1. 主題說明: (1) 圖 ( 一 ) 是採第三角法繪製某物體的三視圖,圖中的參考格線每格為 10 mm,請依 圖(一)的內容,繪製出120 °等角立體圖。 (2) 圖 ( 二 ) 為圖 ( 一 ) 的前視圖,請繪製圖 ( 二 ) 的 A - A 剖視圖。 2. 製圖規定: (1) 須於第二題答案欄內作答。 3. 製圖要求: (1) 須符合 CNS 製圖標準,繪圖比例為1:1。 (2) 須用製圖工具繪製,不得徒手繪製。 (3) 請用黑色鉛筆繪製,不須標註尺寸,不須上墨,不須繪製參考格線;應保持畫面 整潔。
