申論題

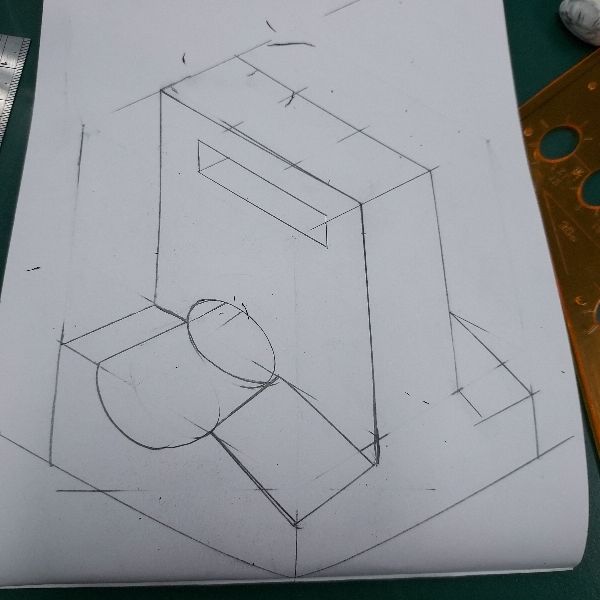

第二題：基礎圖學(共 40 分) 請繪製出圖 ( 一 ) 的等角立體圖與圖 ( 二 ) 的剖視圖 1. 主題說明： (1) 圖 ( 一 ) 是採第三角法繪製某物體的三視圖，圖中的參考格線每格為 10 mm，請依 圖(一)的內容，繪製出120 °等角立體圖。 (2) 圖 ( 二 ) 為圖 ( 一 ) 的前視圖，請繪製圖 ( 二 ) 的 A - A 剖視圖。 2. 製圖規定： (1) 須於第二題答案欄內作答。 3. 製圖要求： (1) 須符合 CNS 製圖標準，繪圖比例為1：1。 (2) 須用製圖工具繪製，不得徒手繪製。 (3) 請用黑色鉛筆繪製，不須標註尺寸，不須上墨，不須繪製參考格線；應保持畫面 整潔。
