109年 - 109 專技高考_造船工程技師：船體結構學#93233

科目：技師◆ 船體結構學 | 年份：109年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：技師◆ 船體結構學

選擇題 (0)

申論題 (5)

一、船舶用鋁合金有那幾種？其分別加入什麼主要元素？能產生何種強化作用？各有何優缺點？何種船舶適合用鋁合金？

二、某機艙在艉之散裝貨輪，從艏往艉沿縱向有六個貨艙，其只在 2、4 及 6 號艙內裝有礦砂，若於靜水狀態下，沿縱向之重量分佈函數為w(x)，浮力分佈函數為b(x)，請以此兩函數w(x)與b(x)詳述沿縱向之負荷分佈函數、剪力分佈函數及彎矩分佈函數間的關係為何？並繪出此船沿縱向之重量曲線、浮力曲線、負荷曲線、剪力曲線及彎矩曲線圖。

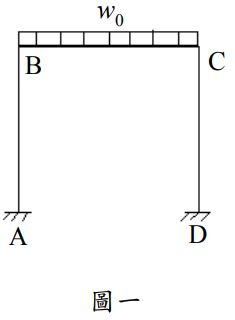

三、圖一之剛架結構由長度 L 及 EI 均相同的三桿件組成，其中桿件 BC 有單位長度荷重w₀，試利用力矩分配法（Moment distribution method）求 A、 B、C 及 D 各點所承受之力矩？

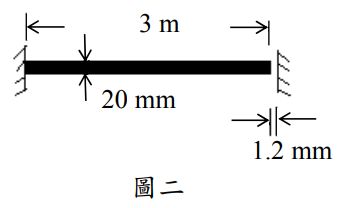

四、於室溫 20℃組裝長 3 m、直徑 20 mm 之圓形桿件，若一端固定，另一端留有 1.2 mm 之間隙如圖二，且熱膨脹係數為 0.0000015/℃，在不考慮重力影響下，桿件受熱後伸長成為兩端固定桿件，則桿件發生挫曲之最低溫度為多少℃？

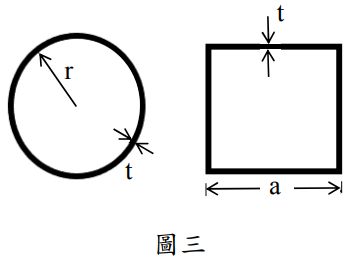

五、扭轉相同材質與截面積之中空圓管與正方形管如圖三所示，若兩者的薄壁厚度均為 t，求此兩中空管之最大扭矩比？最大單位長度之扭角比？
