所屬科目：教甄◆建築科/土木科
1. 某一工區的水準線的長度為64km，其合約規範容許閉合差為±56mm，則容許閉合差引用 之規範公式應為？ (A) ±20mm (B) ±10mm (C) ±7mm (D) ±3mm 。

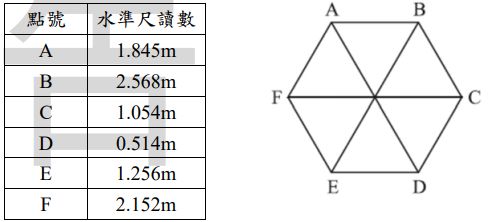

3. 架設水準儀在正六邊形形心上（如下圖所示），已知視準軸高程為 56.941m、儀器高為1.641m、各邊長為 10m，順時針觀測各點上水準尺，測出此正六邊形 A~F 各點標尺讀 數（如表所示），試問該面積所構成的土方量大約為多少？ (A)14380.55 m3 (B)14400.55m3 (C)13480.55m3 (D)14490.55m3。
9.如圖 所示，一長30cm之空心鋼柱內填混凝土，鋼柱之外徑為20cm， 內徑為10cm，上面護以鋼板，鋼板之重量忽略不計，其上受負荷P為20tf，若鋼之楊氏 係數為2.1×106kgf/cm2，混凝土之楊氏係數為0.21×106kgf/cm2，則混凝土柱承受之荷重 為若干？ (A)19355kgf (B)18360kgf (C)645kgf (D)1640kgf。
10. 蒲松比，其代表的材料力學性質，下列何者為真？ (A)受力後體積不變 (B)受 力後體積可變為一半 (C)受力後體積可增為2倍 (D)受力後體積可增為1.5倍。
11.如圖所示為一梁於受力後之剪力圖，如果無外加偶矩，則梁內所誘生之最大彎矩係在？ (A)A斷面 (B)C斷面 (C)D斷面 (D)E斷面。
22. 依據 CNS 11567，A1042 建築製圖之材料、構造剖面圖例，下列何者正確？ (A)玻璃 (B)網(C)空心磚牆 (D)石材 。
23. 下列何者為建築圖之電氣設備中的電燈總配電盤符號？ (A) (B) (C) (D) 。

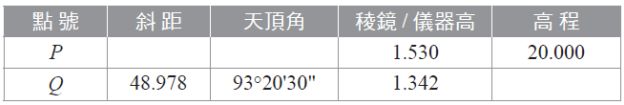

一、填充題 1.以測站P測點Q得資料值如表所示，點Q高程值為 m。
(1)
(2)

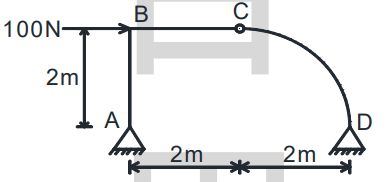

2.圖示構架中，CD為四分之一圓弧形。ABC段及CD段每單位長度的自重皆為 20 N/m，B點受一 大小為100N的水平集中載重，在考慮自重的情況下，試求A點及D點的反力。
4.已知某批骨材重 1500g，其篩分析結果如下表所示，試求該骨材之細度模數(FM)為何？
6.一組合斷面由材料A與材料B組成。材料A部分斷面為200mmX300mm，材料B部分斷面則為200mmX20mm。材料A、B之容許應力分別為15Mpa與80Mpa。材料A、B之彈性係數E值分別為10Gpa與80Gpa。求該斷面對中性軸X軸之容許彎矩值為何(kN-m)？

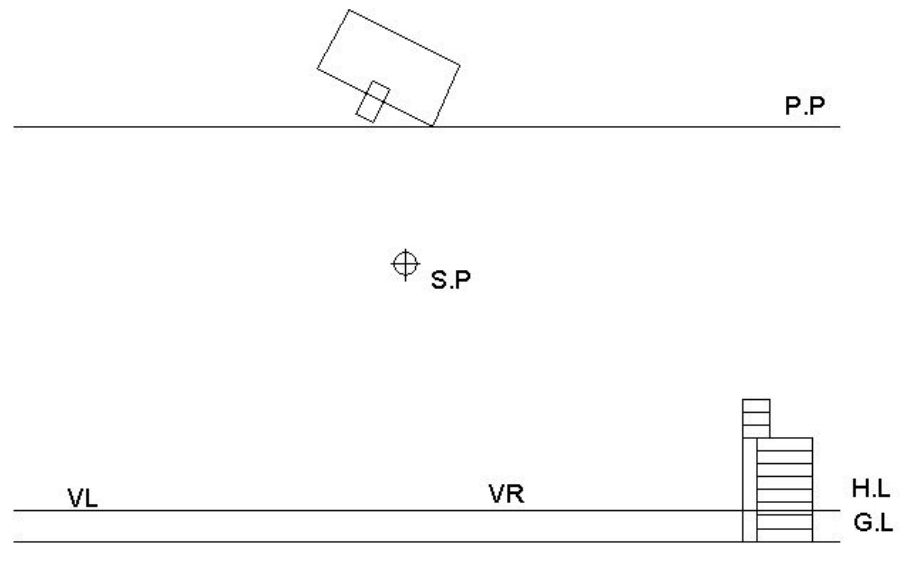

7.請利用透視原理中的足線法繪出以下透視表現。 【註】請先將下圖置於答案紙下方，將其描於答案紙上，再行作答。（答案部分請保留作圖線）
