109年 - 109 高雄市市立高級中等學校聯合教師甄選：控制科#87884

科目：教甄◆控制科 | 年份：109年 | 選擇題數：0 | 申論題數：16

試卷資訊

所屬科目：教甄◆控制科

選擇題 (0)

申論題 (16)

1. 試以 JK 正反器來設計一個同步下數計數器，其計數值由 0→5→4→3→2 →1→0→5→4→3→2→1‧‧‧‧‧之循環變化電路。

2. 假設情形為相同負載、傳輸距離相同、傳輸線總損失相同的狀況下,試證明單相三線制較單相二線制可省銅量 62.5%。

3. 請繪製出計時 IC NE555 的內部結構圖，並定義出各腳位名稱。

(1)此變壓器最大效率發生在多少負載時？

(2)表中 x、y 之值應為何？

5. Y=f (A,B,C,D) = Σ(0,2,5,10) + d (6,8,13)化簡為最簡之 SOP 形式。其中d(6,8,13)為隨意項don't care

(1)RC 網路中振盪時之 Rf 值為?

(2) RC 網路中振盪時之振盪頻率為 f₁，假設 RC 網路中 R 與 C 皆對調，振盪頻率為 f₂，試求 f₂/f₁為?

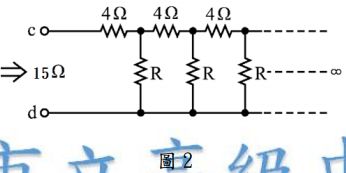

7. (1) 如圖 2 所示電路，若 R_cd =15Ω，求 R 值?

(2) 如圖 3 所示電路，流過 4Ω 之電流為多少？

8. 有一同步發電機 120KVA，700V，60Hz，三相 Y 型連接之交流發電機，其每相的電樞電組 0.2 歐姆，同步電抗 4 歐姆，試求功率因數為 1 時，滿載應電勢？及電壓調整率？

(1)此電路名稱為？

(2)試求電路震盪時的頻率？

(3)與滿足震盪條件之 R₂ 值至少要多少可以震盪。

10.(1) 如圖 5 所示電路，共基極放大電路動作於工作區內，則 R_E之電阻值為多少？

(2) 如圖 6 所示電路，假設二極體為理想二極體，試求輸出電壓 V_o的漣波 Vr(p-p) ?
