110年 - 110台灣聯合大學系統_碩士班招生考試_電機類:電子學#104970

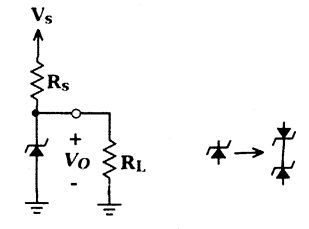

3.Zener 二極體具有Vz=5.1V,Iz=50mA,rz=7Ω,Rs=200, Vzk=4.8V,其穩器電路如下圖。以下敘述,哪些是正確的? (可複選,全對才給分) (A)當Vs=15V有10%的變化,,對感Vo有1%變化 (B)為了使穩壓器工作正常,Rs應大於一下限值 (C)為了使穩壓器工作正常,應小於一上限值 (D)Zener 二極體的rz值越大,作為穩壓器特性越佳 (E)Zener二極體作為穩壓器通常是由兩個二極體反方向串接, 以增加崩潰電壓,如圖

6.如下圖所示的共源放大器,當由0V開始上升至的過程中,以下那 幾點為正確?(可複選,全對才給分) (A)也跟著上升; (B)Q₂的電流上升; (C)Q₁的工作區域由截止區,進入三極區,最後進入飽和區; (D)Q₂的工作區域由飽和區,進入三極區,最後進入截止區; (E)以上皆非。

7如下圖所示的共源放大器以及放大器,假設輸出端負載電容均為負載電阻均為以下那幾项的數值,串疊放大器比共源放大器來得 大?(可複選,全對才給分) (A)直流增益(DCGain); (B)3dB 頻率; (C)轉換頻率(transition frequency,ft; (D)以上皆非; (E)以上皆是。

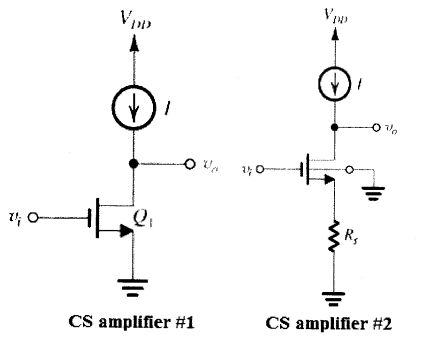

8.如下圖所示的二種共源放大器,以下那幾項的數值,放大器#1會比大器 #2來得大?(可複選,全對才給分) (A)輸入阻抗; (B)輸出阻抗; (C)轉導參數(transconductance,gm) ; (D)開路增益; (E)以上皆非。

16.如下圖所示的MOSFET差動對,當共模輸入VCM的電壓(input common modevoltage)上升時,以下那幾點為正確?(可複選)(A)的電壓上升; (B)Vs的电壓上升:(C)的電壓上升:(D)流經Q₁的電流上升。

1.一運算放大器(OP)電路如下,其OP具有理想特性,R₁=10kΩ，R₂=1kΩ， 求其差動增益(differentialgain)Ad=?(答案必須標示正負號)

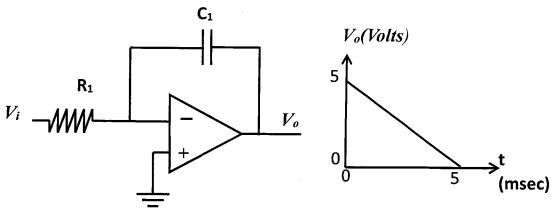

2.左下圖中的運算放大器為理想,輸出訊號與時間的關係圖如右下圖所示。在R₁=30kΩ:C₁=50nF下=2msec 時,求出输入端的電壓值

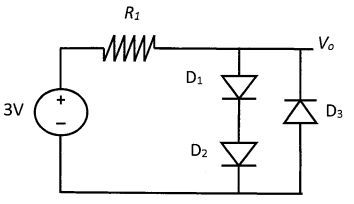

5.請求出下圖中流入阻R₁的電流,圖中二極體D₁、D₂、D₃的值分別為 ,R₁=5k,熱電壓V=25mV。 (答案必須標示單位,至小數點以下二位)

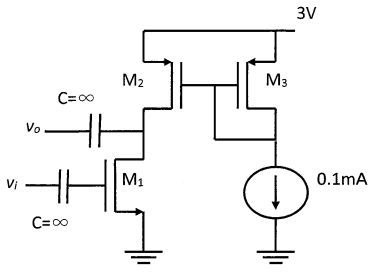

9,設下圖中所有MOSFET均工作在飽和區·其参數為 、 .元件尺寸為(W/L)₁=I、(W/L)₂=20、 (WIL)₃=5;請求山交流小信號電壓增益V/V)。ff

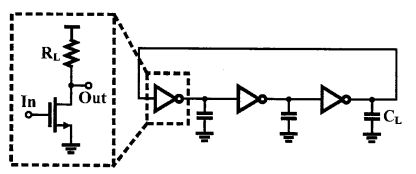

10。如下圖所示由三級類比反向器所構成之三级振盪器,如不考虑通道長度 調變效應(Channel Length Modulation Effect)每級之, 三級振盪器之振盪角頻率(rad/s)為何?

12.一变極接面電晶體電流鏡(cuentmirror電路如下圖, ,求I。(答案必須標示單位)

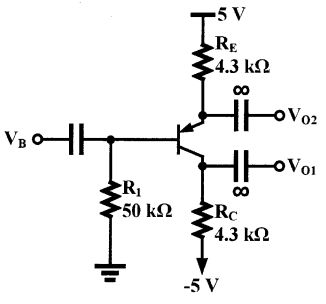

13.一雙極接面电晶體电路剧如下,其中β=100,C=∞,

如果小訊號vbe 的限制在5mV,求訊源的最大振幅。 (答案必須標示單位,至小數點以下一位)

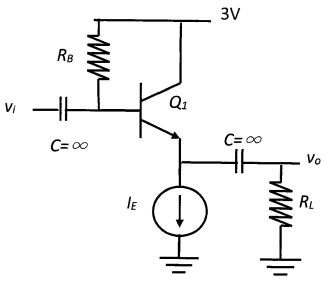

14.下圖中，Q₁的电流增益B=100, 設熱電壓;請求出交流小信號的電壓增益(VN)。 (答案必須標示單位,至小數點以下一位)

15如下圖電路由BJT構成之放大器電路,其中BJT之電流增益β=100, 之壓降為0.7V,若且, 此BJT之轉導(transconductance)為何?

17.如下圖電路,每一個MOS均操作於飽和區,且該電路原先之差動电壓增益,波德圖有一主極點位於,若將 mA 提升至 2mA,其餘條件均不變,請問修改後的電路差動增益與主極點的值與原電路比較,變化倍率數值為多少?(全對才給分)

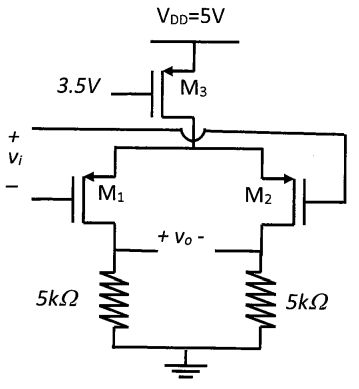

18.設下圖中所有MOSFET均工作在飽和區,其基體(body)均連在VDD, 電晶體參數為 , 元件尺寸為、(W/L)₃=20。忽略通道長度調變效應及基體效應,請求出此差動放大器之交流小信號電壓增益(V/V)。

19.請問共模输入電壓的範圍(inputcommonmoden?

20.接19題,請問放大器的電壓增益為何?
