所屬科目：國營事業◆1.熱力學與熱機學 2.流體力學與流體機械

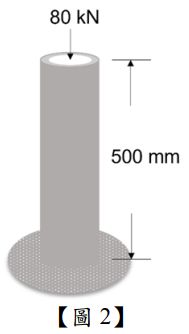

2.如【圖 2】為一填充水泥之鋼管，共同承受一 80 kN 的無偏心壓力，試求此 負載對水泥和鋼管分別所產生的平均正應力(MPa)為何？(鋼管外徑 80 mm， 內徑 70 mm，鋼管 E1=200 GPa，水泥 E2=24 GPa) (計算至小數點後第 2 位，以下四捨五入)（10 分）

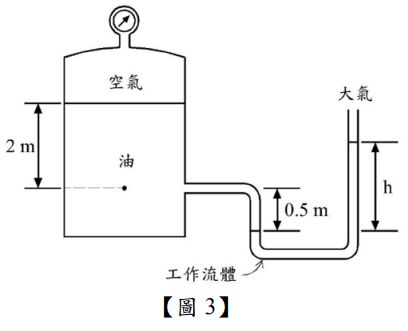

5.當使用 U 形管差壓計，來量測油桶內上方空氣壓力時，如【圖 3】所示，差 壓計左右管之高度差 h 為 2 m，試求油桶內上方空氣之壓力(Pa)為何？(註： 假設油之密度為 600 kg/m3，差壓計工作流體之密度為 1000 kg/m3)（10 分）

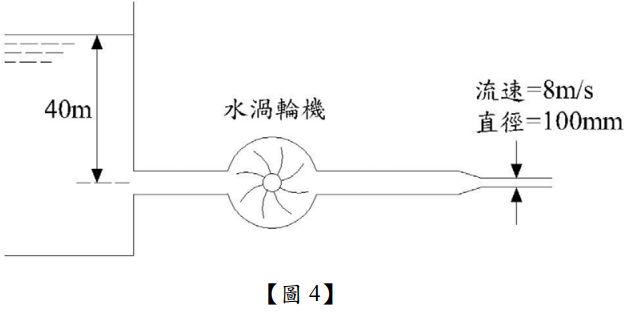

6.如【圖 4】所示之水櫃液面，一直維持在高於水渦輪機軸心高度 40 m 處，管 路排水口直徑為 100 mm，於此段排水管內之流速為 8 m/s，在此過程中無能 量損失之條件下，試求此水渦輪機輸出之功率(W)為何？ (計算至小數點後 第 3 位，以下四捨五入)（10 分）
