所屬科目:教甄◆生活科技專業
10. 下圖四連桿結構 l 為最長邊,S 為最短邊,若以短桿為固定機架,下列何種 (S,l,p,q) 長度組合可以形成雙曲柄機構? (A)S=2, l=5 , p=4 , q=4 (B)S=2, l=5 , p=3 , q=3 (C)S=1, l=5 , p=2 ,q=3 (D)S=1, l=5 ,p=3 , q=2

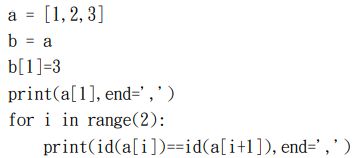

11. 下列 python 程式輸出為何? (A) 2,False,True, (B) 3,False,False (C) 3,True,True (D) 3,False,True

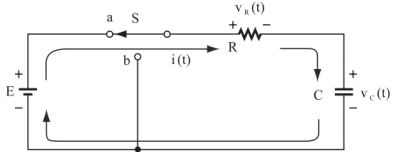

15. RC 電路如下所示,其中電容器 2000µF ,外接電源 E=2.5V,電阻 R=100Ω 則電容器的 電壓從 0 到充滿所需時間為何?(充飽電需要 5 倍時間常數) (A) 1000ms (B) 500ms (C) 250ms (D) 100ms
三、簡答題(依各題配分,共 60 分) 1. 請依下圖之三視圖,畫出其等角立體圖(可手繪,注意比例即可)。 ( 5 分 )

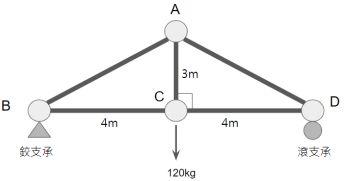

2. 請分析下圖結構,並標出 AB,AC,BC 等三桿件各別為壓力桿或拉力桿(3 分)、內力為何?(3 分)
