110年 - 110 專技高考_測量技師：平面測量學#104216

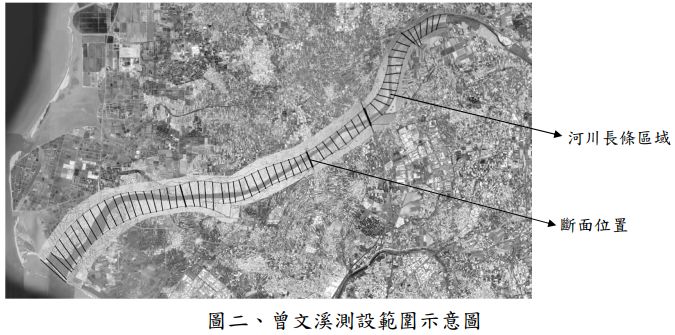

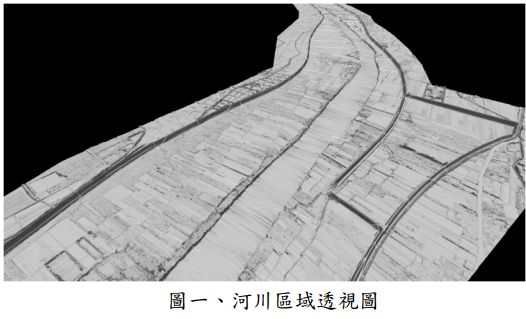

一、傳統上為得到河道區域內地形（包含水深）的空間資訊，如圖一所示，均採用斷面測量方式進行。今擬於曾文溪下游約 30 km 內得到河道內地形（包含水深）的空間資訊，若採用傳統斷面測量，預計將完成 72 處河川斷面測量，如圖二沿河川長條區域與斷面位置線條所示。本測設區域水深預估約在 3～8 m 之間，部分高灘地區域有植被覆蓋。參考（但不限）以下各種測量設備提示，選取需要設備，組合出兩種實施方式，並比較論述之。（25 分）

航空攝影相機、空載光達、經緯儀、全測站、eGNSS、精密水準儀、抽升式水準尺、單音束測深儀、小型船舶、遙控無人船舶、鉛錘、吊帶高胸連身釣魚褲（或稱青蛙裝、防水褲）。

二、已知地球半徑為 R，水準測量單站前後視距離分別為 S_f與 S_b。請證明前後視距離相等時，地球曲率對於單站高差沒有影響。（25 分）

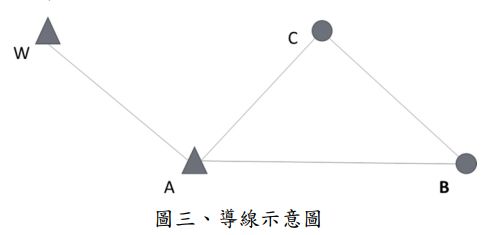

三、如圖三所示之導線示意圖，
以下點位坐標均表示為（E, N），單位為 m。
已知點 W 與 A 之坐標分別為（0.000, 300.000）、（200.000, 100.000）。觀測角度均為右旋角（angle to the right），分別為：
∠WAB = 135º00'06"
∠ABC = 45º00'05"
∠BCA = 89º59'53"
∠CAW = 270º00'00"
觀測距離分別為：
= 400.003 m
= 282.847 m
= 282.843 m
請依照下列表格完成導線計算：（25 分）

(一)曲線起點之里程數

(二)里程數為 31 k + 500.000 之整樁點 C 坐標

(三)直線距離

(四)∠ABC 之右偏角（angle to the right）角度
