所屬科目：技師◆工業配電

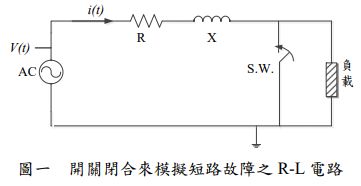

(二)工配系統等效電路，如圖一所示，其中電源，Vm 為電壓峰值，R 與 X 分別為電源到故障點間之等效電阻與電抗。試解 出故障電流之穩態交流成分與暫態直流成分為何？（本題以開關閉合 來模擬短路故障發生）（10 分）

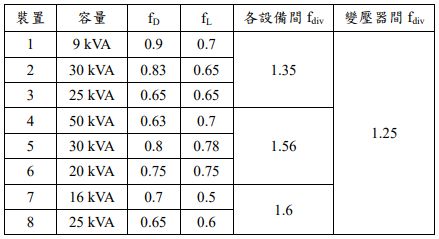

二、線路主變壓器供應三迴路之負載，各個迴路包含之負載變壓器及裝置 1~8， 詳細資料如下表，其中 fD 為需量因數，fL 為負載因數，為參差因數，設 所有負載運轉時之效率 100%來估算各裝置之設備容量。試設計主變壓器 與變壓器 A、B、C 之容量（以 kVA 為單位） ，如圖二所示。 （15 分）設每 一裝置之功率因數為 0.9 落後，日用電量為何（kWH）？（5 分）

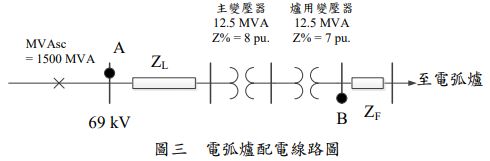

四、某鋼鐵廠煉鋼用電弧爐之配電線路如下圖三所示，該線路以 69 kV 受電， 電弧爐與其引線之等效總電抗為 ZF = j0.35 pu.（系統以 69 kV，12.5 MVA 為基準） 。饋線阻抗為 ZL = j4.0 Ω，主變壓器與爐用變壓器之電抗標么值 為已換算至 69 kV，12.5 MVA 基準下，試求 A 點之閃爍電壓變動率。 （10 分）若閃爍電壓變動率欲控制在 1.5%以下，採串聯電抗器進行改善， 請問電抗應為多少 pu.？（10 分）

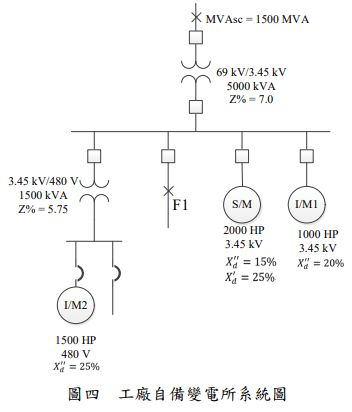

五、某一工廠自備變電所，系統如圖四所示，試求 F1 點之 3.45 kV 斷路器瞬 時電流容量。（設非對稱 K 值為 1.6）（20 分）
