所屬科目：技師◆工業配電
(一)若製造廠之總和功率因數為 0.94 落後，則主變壓器之容量最少應為幾kVA？
(二)此製造廠配電系統之總和日負載因數為何？
二、有一阻抗為 1.68+j1.26 Ω 之單相兩線負載，經由一電纜線連接於電壓固定為 220 V、60 Hz 之電源，已知電纜線長 130 m，單位長度之阻抗為0.483+j0.1083 Ω/km，欲採用並聯電容器進行功率因數校正，並改善電壓降。若負載電壓降百分率之容許值為 5%，則功率因數至少需校正至何值，才能使電壓降合乎規定？（本題計算過程中，小數點請採計至第 4 位）
(一)電弧爐運轉時所引起之電壓閃爍變動率為何？（10 分）
(二)若電壓閃爍變動率以台電諧波管制之規定值 0.45%為目標，欲採用串聯電抗器於爐用變壓器高壓側進行改善至合乎規定，則所需之電抗器容量為何？

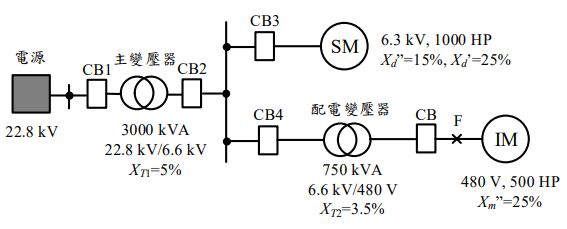

四、某工廠之三相配電系統單線圖以及各設備之額定電壓、容量、電抗如下圖所示，已知電源側 22.8 kV 匯流排之短路容量為 250 MVA，且選擇基準容量= 3000 kVA。若三相短路故障發生於 F 處，請使用標么法計算480 V 低壓斷路器之啟斷容量。（假設 1 HP≒1 kVA）

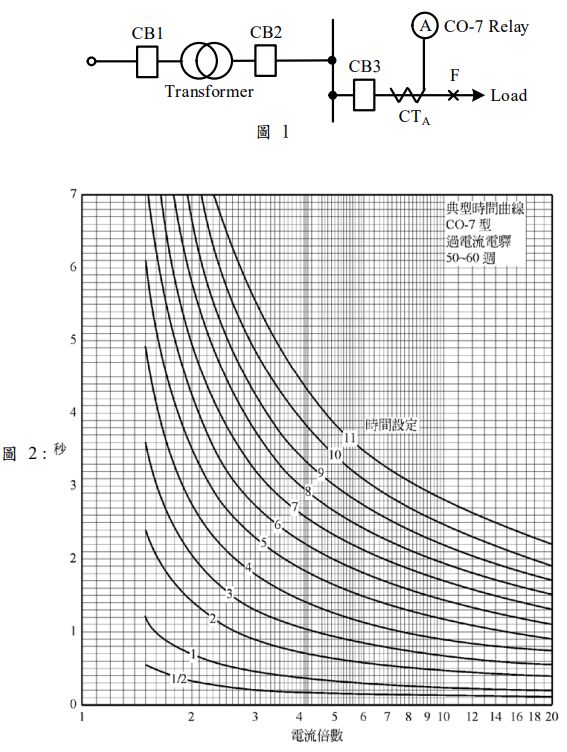

五、有一配電系統之分路採用 CO-7 過電流保護電驛，如下圖 1 所示，而電驛A 之動作特性曲線如下圖 2 所示。已知故障點 F 之短路電流為 10.8 kA，且電驛 A 之電流分接頭選擇為 6A，時間設定（Time Dial, TD）選擇為TD5，若電驛 A 於故障發生後 1.0 秒動作，則比流器（）之變流比規格應為何？
