111年 - 111 四技二專統測_土木與建築群：專業科目(二)測量實習、製圖實習#107853

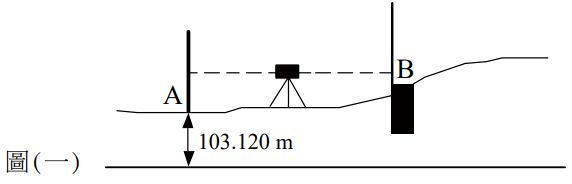

1. 進行全套管基樁工程，利用水準儀做套管頂部高程放樣，如圖(一)所示，水準儀觀測A點， 獲得水準尺讀數為1.324m，再觀測套管頂部B點獲得水準尺讀數為1.344m。A點高程為103.120 m，今套管頂部 B 點設計高程為 103.500 m，則供施工單位用之放樣指示應註記要 向上(或向下)移動多少距離，才是套管頂部設計位置？
(A) 向上移20 cm (B) 向下移20 cm (C) 向上移40 cm (D) 向下移40 cm

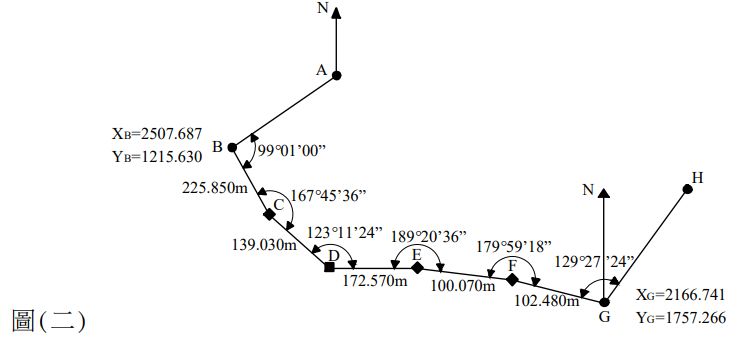

6. 進行導線測量，觀測資料如圖 ( 二 ) 所示，在進行導線方位角改正時，若 AB 的方位角 為 237 °59 ’ 30 ”，GH 的方位角為 45 ° 44 ’ 48 ”，且無角度閉合差，進行導線計算時，DE 直線的方位角為何？
(A) 237 °59 ’ 30 ” (B) 157 °00 ’ 30 ” (C) 144 °46 ’ 06” (D) 87 °57 ’ 30 ”

8. 為了進行自來水幹管埋設工程，在管路沿線布設一些加密控制點，使用逐差水準測量 方法，從BM1已知點引測，沿線經過S1、S2、S3、S4點，最後閉合回到BM1點，各測段間 距離與高程差觀測結果如下表(一)，且 BM1 高程已知為 73.56 m，若改正數依照距離比例平差配賦，則S2點高程最接近何值？
(A) 75.93m (B) 75.95m (C) 75.97m (D) 75.99m

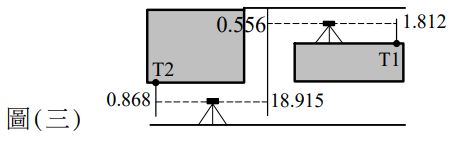

9. 在一坑道中測量，由上層坑道一水準點T1(高程值為27.650m)引測至下層坑道水準點T2， 水準尺觀測結果如圖(三)所示，則水準點T2高程值為何？
(A) 11.960 (B) 11.971 (C) 11.982 (D) 11.993

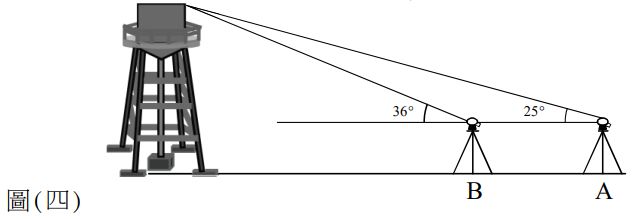

10. 使用經緯儀測量一座水塔高度，觀測方式如圖 ( 四 ) ，先在此水塔前方 A 點架設經緯儀， 測出水塔頂端的垂直角為 25 °，並且水平觀測 B 點上水準尺，獲得上、中、下絲讀數 分別為 1.575 m、1.500 m、1.425 m。接著將儀器架設於 B 點上，測出水塔頂端的垂直角 為 36 °，若二次架設儀器高均為 1.50 m，且測設區域為一平坦地，則水塔高度為何？ (註：tan 25 °=0.47；tan 36 °=0.73；視距常數K=100；C=0 )
  (A) 27.115m (B) 28.615m (C) 19.794m (D) 21.294m

11. 一段附合水準測量紀錄如表(二)，下列驗算數值何者正確？
(A) 甲結果為74.622  (B) 乙結果為1.433 (C) 丙結果為0.375 (D) 丁結果為1.642

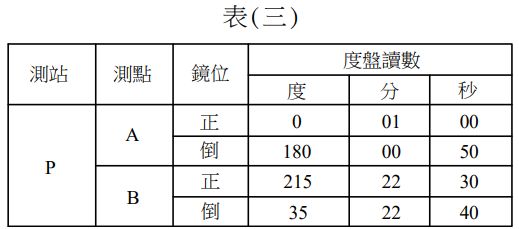

12. 進行水平角觀測，觀測資料如表(三)所示，則觀測水平角為何？
(A) 35 °21 ’ 40 ” (B) 125 °21 ’ 40 ” (C) 215 °21 ’ 40” (D) 305 °21 ’ 40 ”

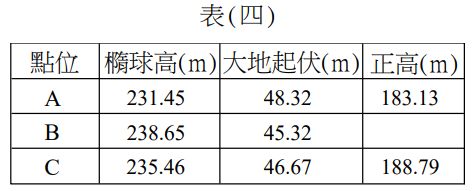

13. 在某測區利用全球導航衛星系統 ( GNSS ) 進行高程測量，若在 TWVD 2001 系統下， 測得A、B及C三點的量測資訊如表(四)所示，則B點正高為何？
(A) 193.33m(B) 194.33m (C) 195.33m (D) 196.33m

15. 使用一電子測距儀觀測一距離 L， 此電子測距儀使用手冊所記載之測距精度為± ( a mm+b ppm)，下列何者錯誤？ (A) a為固定誤差屬於偶然誤差 (B) b為比例誤差又稱測程誤差 (C) 此距離測量之精度為 (D) ppm表示百萬分之一的精度，即1mm/km

16. 在 ( N , E ) 坐標系統下，若 A 點座標 ( 2345125.546 , 289456.652 ) 與 B點座標 ( 2345115.236,289436.672 )，使用工程計算機計算方位角，其步驟為何？
①按"÷ "，按" ( "
②按"289436.672-289456.652"，再按"="
③按"SHIFT"，按" tan "，按"Ans "
④按"+"，按"180 "，再按"="
⑤按"2345115.236-2345125.546 "，按" ) "，再按"="(A) ②④③⑤① (B) ②⑤④①③ (C) ②①⑤③④ (D) ②③①④⑤

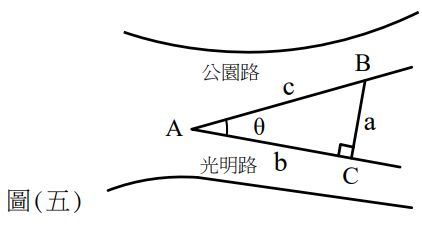

19. 欲應用距離測量測算公園路與光明路交叉之路口邊緣線夾角 θ，如圖 ( 五 ) 所示，若 AC 垂直 CB，且經距離測量得到各邊長分別為：AB = c、BC = a、AC = b，則以下哪一選項 計算θ公式錯誤？
(A) (B)(C)(D)

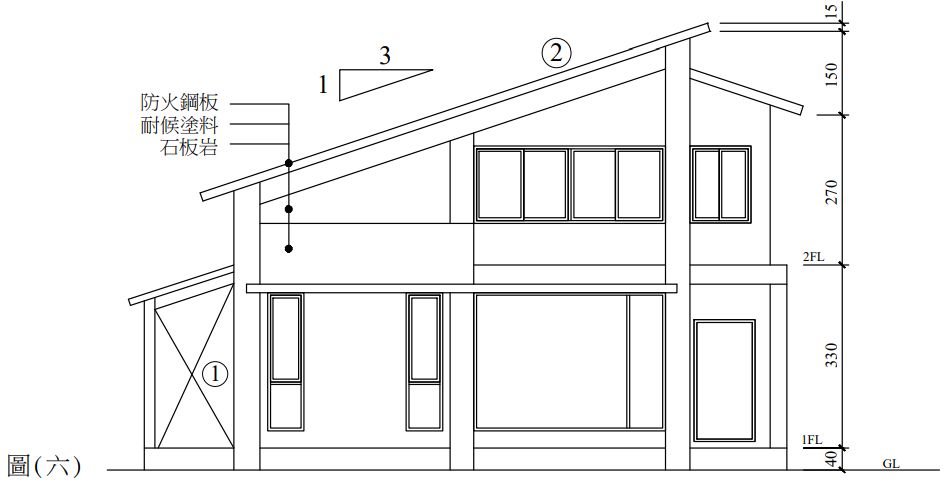

23. 建築物之立面圖如圖(六)所示，以下何者錯誤？
(A) 本建築的②處斜屋頂簷高為805 cm (B) 本建築的②處斜屋頂斜率為1 /3 (C) 本建築的屋頂鋪面材料為防火鋼板 (D) ①處表示此空間無牆阻擋，為透空廊道

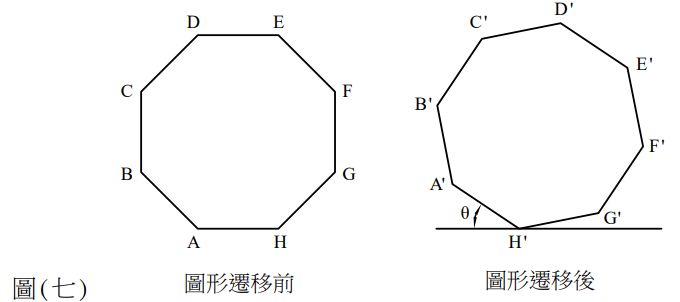

24. 利用「三角形法」進行正八邊形的平移並旋轉角度 θ 後如圖 ( 七 ) 所示，已知其作圖過程 中求出新圖形各點的先後依序為H'→A'→G'→B'→F'→C'→E'→D'，下列何者不屬於過程中所進行的三角形分割？
(A) (B)(C) (D)

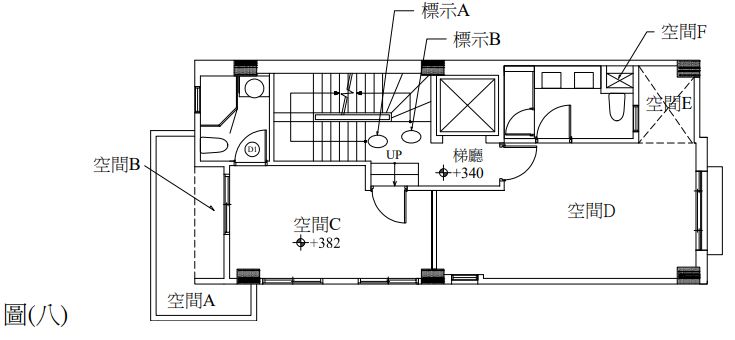

25. Emily設計一幢無地下室的三層透天住宅，其某一層平面圖如圖(八)，下列組合何完全正確？
①空間A為陽台
②空間B為陽台
③空間E 沒有樓地板
④空間F為管道間
⑤D1門有設門檻
⑥此平面圖為二樓
⑦標示A應寫UP，標示B應寫DN
⑧從梯廳走到空間C，其階梯一階高度為21公分
(A) ①③⑤⑧(B) ②④⑤⑥(C) ④⑤⑥⑧(D) ②⑥⑦⑧

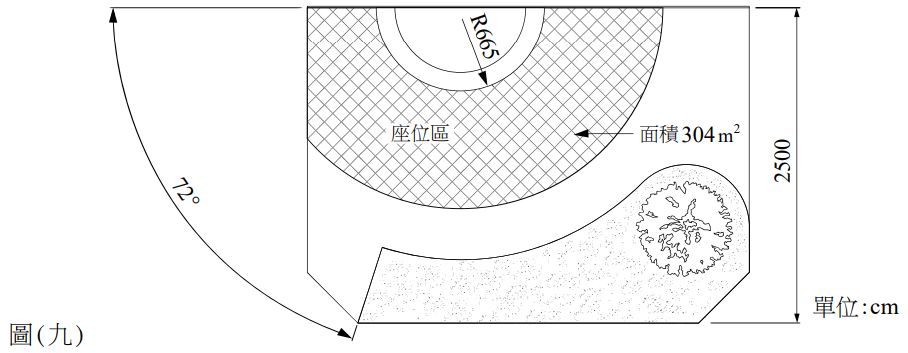

26. 有關圖(九)公園設計圖說，下列何者不屬於尺度標註的形式內容？
(A) 基地寬度為2500 cm (B) 分割線角度為72 ° (C) 座位區內圈半徑為665 cm (D) 座位區面積為304m2

27. 有關門窗的平面圖、立面圖、剖面圖符號，下列何者完全正確？ (A) (B) (C) (D)

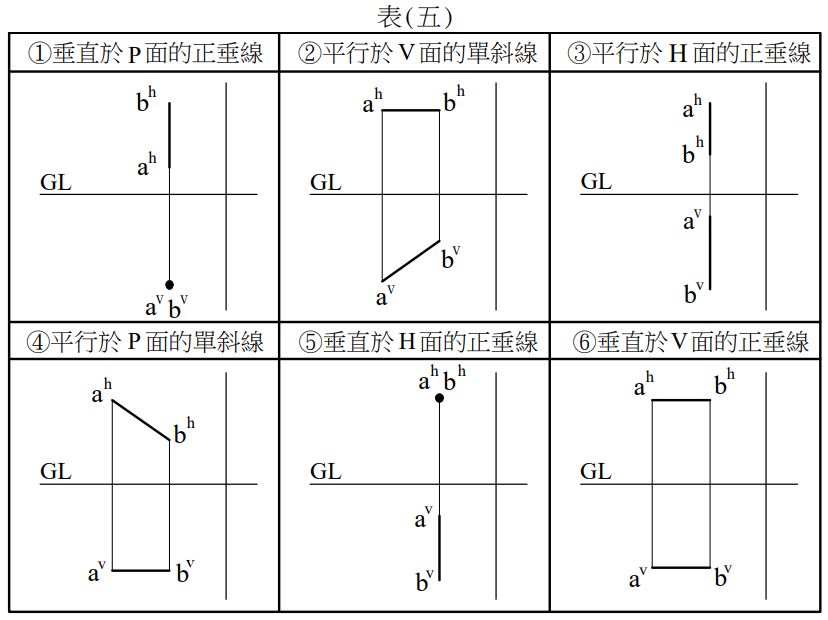

28. 有關第三角法之線投影敘述如表(五)，下列何者的組合全部正確？
(A) ①③ (B) ②⑤ (C) ④⑥ (D) ③⑤

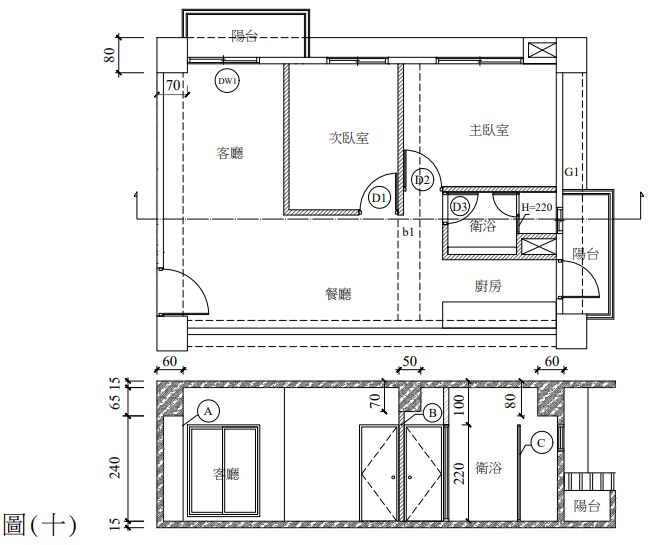

29. Hank依據某公寓單元的平面圖及基本資料(柱子80cm× 70cm，外牆厚15cm，內牆12cm，G1大樑60cm× 80cm，b1小樑50cm× 70cm，樓高320cm，樓板15cm，D1與D2門100cm× 220cm，D3門80cm× 220cm)，繪製其割面線切過的剖面圖，如圖(十)，有關剖面圖內容，下列組合何者完全錯誤？
①樓高尺寸
②G1大樑尺寸及位置
③b1小樑尺寸及位置
④D1門與D2門
⑤D3門
⑥A處
⑦B處
⑧C處
(A) ②④⑥⑦(B) ③④⑥⑦(C) ④⑤⑥⑧(D) ①②④⑧

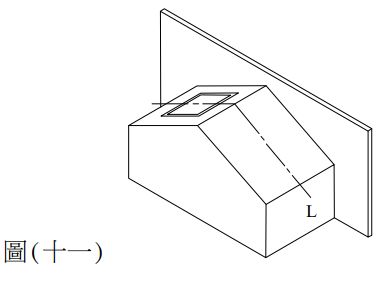

34. Zoe 為設計今年新一代設計展之展場，構想如圖 ( 十一 ) 之具有對稱斜屋頂之展示空間量體，因需訂製屋頂斜面的開口造型與玻璃尺寸，擬以參考基準面法繪製輔助視圖，下列參考基準面(RP)設定何者錯誤？
(A) 可設定於地板平面 (B) 可設定於量體正立面 (C) 可設定於量體後面水泥牆 (D) 可設定於屋頂中心線L上

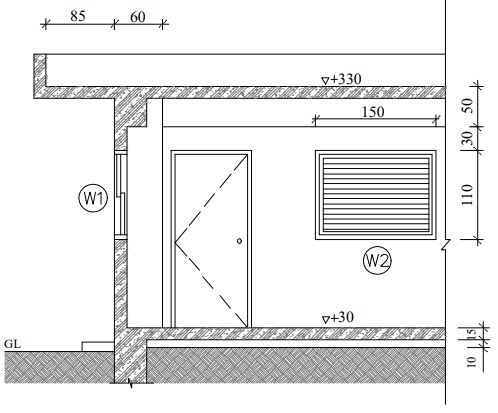

36. 如圖所示為建築物一樓的局部剖面圖，下列組合何者完全正確？
①樑的深度為50 cm
②柱子的寬度為50 cm
③一樓樓層高度為300cm
④W2窗戶窗台高度為140 cm
⑤一樓室內地板面與GL高度差為30 cm
⑥W1為上下拉窗
⑦W2為紗窗
⑧W2的尺寸一般標示為110 (W) × 150 (H)
(A) ①②④⑥(B) ①③⑤⑥(C) ③⑤⑥⑧(D) ③⑥⑦⑧

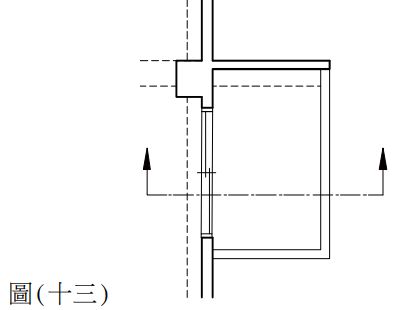

37. Alex欲繪製圖(十三)陽台平面之剖面圖，如不考量裝修，下列何者正確？
(A) (B) (C) (D)

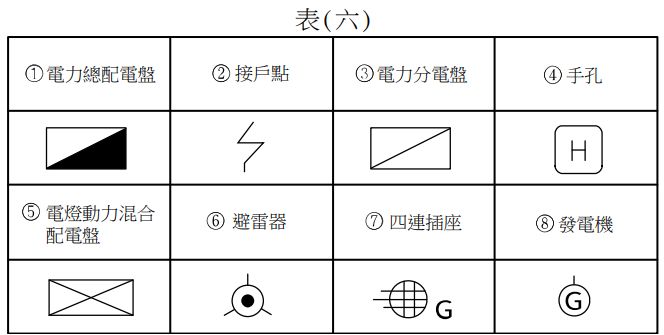

38. 有關中華民國建築製圖國家標準 ( CNS 11567, A 1042 ) 電氣設備符號之規定，下表 ( 六 ) 組合何者完全正確？
(A) ②④⑦⑧ (B) ②④⑥⑧ (C) ②④⑤⑧ (D) ①②③⑦

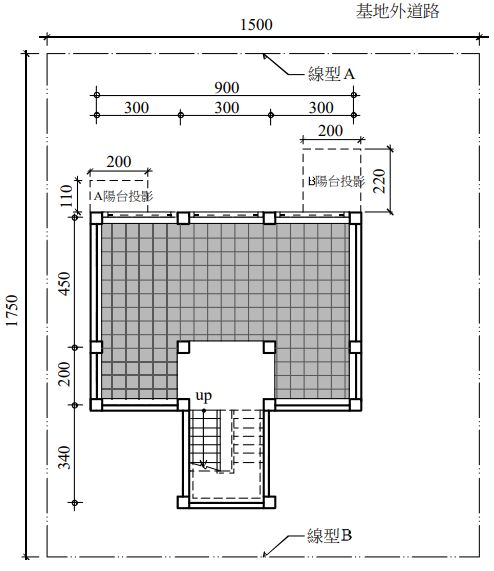

39. Eric 繪製一幢獨棟建築，其平面圖與基地範圍如圖所示，其建築設計為地上二層、無地下室、只有一支樓梯，僅有二樓陽台懸挑，其一樓與二樓室內面積相同。柱子尺寸為 40 cm × 40 cm，外牆厚度為 20 cm，樓梯級高為 20 cm 其總階數如圖面呈現。以下組合何者完全正確？
①線型A代表建築線
②線型B代表地界線
③一樓樓高為280 cm
④A陽台免計入建築面積的部分為2.2m²
⑤B陽台免計入建築面積的部分為4m²
⑥正方形磁磚鋪面(有上灰色色塊處)淨面積為45.66m²
(A) ①②⑤⑥(B) ①②④⑥(C) ②④⑤⑥(D) ③④⑤⑥

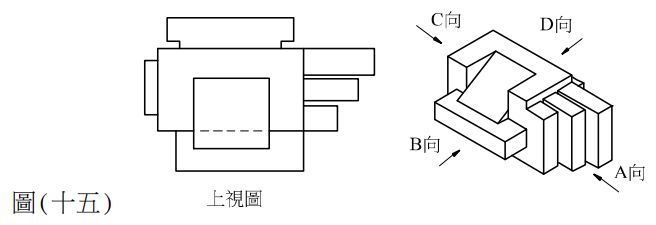

40. Grace進行建築造型的立體分析，從上視圖繪製出等角圖如圖(十五)，下列視圖何者正確？
(A)(B) (C) (D)
