111年 - 111 專技高考_水利工程技師：渠道水力學#111943

科目：公職◆渠道水力學 | 年份：111年 | 選擇題數：0 | 申論題數：9

試卷資訊

所屬科目：公職◆渠道水力學

選擇題 (0)

申論題 (9)

(一)試分析抬升底床高度為 0.45 m 時，上游及漸變段後下游之流態及水位高程。

(二)試分析抬升底床高度為 0.65 m 時，上游及漸變段後下游之流態及水位高程。

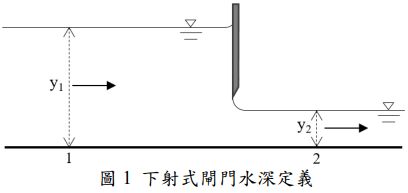

二、一下射式閘門（如圖 1）設置於水平且寬為 4 m 之矩形渠道，閘門上游 y₁ 水深為 3.6 m，閘門開口為 1.2 m，閘門開口水流收縮係數等於 0.75，請求出流量以及作用於閘門上的力？（25 分）

(一)請說明變積流的定義及其分類。

(二)請說明變量流的分類及其計算分析時處理的原則。

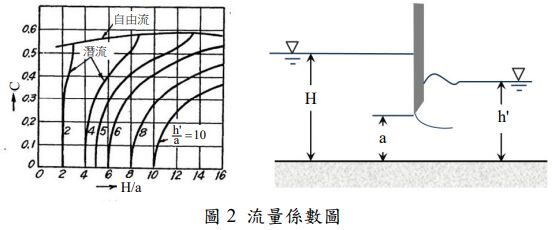

(三)一矩形明渠渠道設有提升式閘門，渠道寬度為 10 公尺，提升式閘門上游側水深 8 公尺，下游測水深 4 公尺，求閘門開度各為 1 公尺及 2 公尺時之出流水量。圖 2 為流量係數圖。

(一)請說明湧浪的分類。

(二)提升式閘門（sluice gate）如圖 3 所示。當閘門上移時，請說明閘門上游側及下游側所形成湧浪的名稱、方向與絕對速度（請以 V_w 及 C 以及 V₁ 或 V₂表示），並繪圖說明之。湧浪的絕對速度及相對速度分別為 V_w及 C。

(三)當閘門於極短時間內突然關閉，所產生之波傳至上游，請說明此時之湧浪的絕對速度 V_w，（請以 y₁、y₂ 和 V₁表示）。閘門上游原始水深及流速分別為 y₁ 及 V₁、發生湧浪後的上游水深及流速為 y₂ 及 V₂。
