111年 - 111 新北市公立高級中等學校教師聯合甄選試題：空間測繪科#108067

1. 瀝青針入度試驗之目的為，測定瀝青材料的針入度值，以了解稠度，並作為判斷瀝青的？ (A) 比重 (B) 等級 (C) 閃火點 (D) 延展性

2. 有關 CNS 規範規定之水泥初凝及終凝時間，下列敘述何者正確？ (A) 初凝≦1 小時、終凝≦10 小時 (B) 初凝≦1 小時、終凝≧10 小時 (C) 初凝≧1 小時、終凝≧10 小時 (D) 初凝≧1 小時、終凝≦10 小時

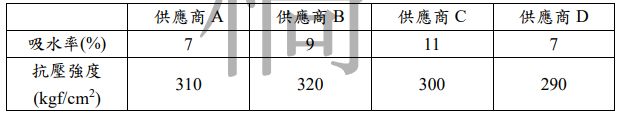

3. 某一民宅正進行施工階段之隔間工程，隔間所使用之紅磚材料需符合 CNS 規範「1 種磚」的品質規定，現有四家材料供應商提供樣品，依據普通磚品質檢測結果如表所示，下列哪些供應商所提供的紅磚符合規定？
(A) 供應商 A、B (B) 供應商 B、C (C) 供應商 C、D (D) 供應商 A、D

4. 下列有關普通模板的敘述，請問何者正確？
①普通模板亦稱為「混水模板」
②普通模板在工地最普遍使用的木材為闊葉樹
③心材木理通直，質韌不易折斷，強度佳，適合為模板使用(A) ①(B) ①、②(C) ②、③(D) ①、②、③

5. 現有木板材 30 塊，長度為 6 尺，寬度為 3 寸，厚度為 2 寸，請問下列總材積何者正確？ (A) 36 才 (B) 10.8 才 (C) 108 才 (D) 1080 才

6. 某機關於河川地採樣了一批粒料，並將該批粒料送到 TAF 認證之材料試驗室進行篩分析試驗，結果如表所示，則此批粒料之細度模數（FM）為何？
(A) 2.70 (B) 3.30 (C) 3.65 (D) 4.63

7. 剛性鋪面是使用水泥混凝土作為面層材料，使得鋪面本身可承受彎曲應力，並將車輛載重傳遞至路基。現有一批剛性鋪面之水泥混凝土試體送至 TAF 認證之材料試驗室進行抗彎強度三分點載重試驗，混凝土試體尺寸為 15cm×15cm×53cm 之長方形體，試體支承跨度長為 45cm，於此長度劃分為三等分進行試驗，試驗結果發現其破壞位置於中央 1/3 跨度內，荷載為 9000kgf，量取破壞處之平均厚度 15cm、平均寬度 15cm，試求此鋪面水泥混凝土之抗彎強度約為多少？ (A) 132kgf/cm² (B) 120kgf/cm² (C) 100kgf/cm² (D) 88kgf/cm²

8. 混凝土配比設計是根據設計強度與材料特性，決定混凝土組成材料相對數量的方法。現有一混凝土配比設計，每立方米混凝土之水泥用量為 400kg、用水量 225kg、粗骨材 900kg、細骨材 800kg、飛灰 30kg、爐石粉 70kg，試問水膠比為何？ (A) 1.78 (B) 0.56 (C) 0.45 (D) 0.25

9. 現有一工地對建築物之結構體進行混凝土澆置作業，混凝土圓柱試體於工程司監督下在卸料口取樣製作而成，混凝土圓柱試體的直徑為 15 公分、高度為 30 公分，將試體送至材料實驗室完成養護後，進行抗壓強度試驗，試體破壞時之最大荷重值為43295kgf，此混凝土試體之抗壓強度以 psi 表示時，與下列何值最接近？ (A) 875 (B) 3000 (C) 3500 (D) 61800

10. 鋼筋混凝土的握裹力主要發生在鋼筋與混凝土的界面處，握裹力除了與混凝土的品質有關之外，也和鋼筋的表面形狀等因素密切相關。請問下列何種鋼筋與混凝土間的握裹力最小？ (A) SR240 (B) SD280 (C) SD280W (D) SD420

11. 現有一工地使用 SD280 鋼筋進行施工，則此種鋼筋較不適合使用下列哪一種施作方式？ (A) 做 90°彎鉤 (B) 做 135°彎鉤 (C) 搭接 (D) 電銲加工

12. 澆置混凝土造成蜂窩現象的原因，下列何者錯誤？ (A) 拌合水過多或過少 (B) 混凝土配比不佳 (C) 澆置時搗實不足 (D) 混凝土洩料時高度太低

13. 熱浸鍍鋅防蝕法的防蝕原理有二，一為包覆隔絕防蝕，另一為？ (A) 犧牲陰極保護防蝕 (B) 犧牲陽極保護防蝕 (C) 有機質塗料保護防蝕 (D) 施加反向電流變成陰極性防蝕

14. 下列有關造成高氯離子含量之混凝土結構物（俗稱海砂屋）的原因，何者為錯誤？ (A) 以海砂取代河砂拌合混凝土 (B) 該構造物鄰近海岸線 (C) 該構造物位於常年降雨的地區 (D) 該構造物位於地下含有已鹽化地下水的區域

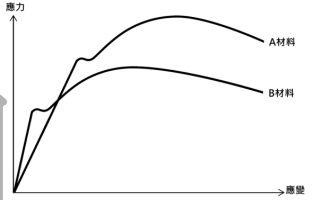

15. 有 A、B 二種材料，其應力－應變曲線如圖所示，則二種材料彈性限度與彈性模數（楊式模數）大小之比較，下列何者正確？
(A) 彈性限度 A ＞ B，彈性模數 A ＞ B (B) 彈性限度 A ＞ B，彈性模數 A ＜ B (C) 彈性限度 A ＜ B，彈性模數 A ＞ B (D) 彈性限度 A ＜ B，彈性模數 A ＜ B

16. 某一塊長方形的基地繪製在比例尺為 1/500 的圖面上，現以實尺量得圖面上該基地的長和寬為 9cm×4cm，且該地區建管規定為建蔽率 60%，容積率 480%。若於該基地設計一棟商辦大樓，在不考慮地下層與屋頂突出物的情況下，設計之地上一層與地上二層為商業空間，其樓地板面積各維持 500m2、地上三層以上為標準辦公層，每層設計之樓地板面積為 400m2，則這棟大樓地上層數維持在多少層，可達到符合法規條件之最大開發面積效益？ (A) 地上 9 層 (B) 地上 10 層 (C) 地上 11 層 (D) 地上 12 層

17. 現有一塊長和寬為 160m×40m 的長方形基地，建築師設計了一棟底面積為正方形之長方體的辦公大樓，並使用 1/200 的比例尺繪製平面、立面圖。若分別以三稜比例尺的 1/400 與 1/100 之刻度，由圖面上量取建築物的平面寬度與立面高度均為 30m，則下列敘述何者正確？ (A) 建築物實際的立面高度為 15m，實際的平面寬度為 60m (B) 若該基地的建蔽率為 60%，則所設計之建築面積不符合法規 (C) 根據建築物的實際尺寸，換算之體積為 15300m3 (D) 若選用一張 A4 規格圖紙，以比例尺 1/300 繪製該建築物的平面圖時，可以繪出基地的全部輪廓

18. 科技園區裡有 A 棟、B 棟、C 棟和 D 棟四棟建築物，已知四棟建築物的實際面積只有一棟不一樣，現四棟建築物分別使用不同比例尺繪製於圖一、圖二、圖三、圖四上：
圖一的 A 棟：沒有標示比例尺，但以實尺在圖上量得長和寬為 18cm×10cm
圖二的 B 棟：以實尺在圖上量得長和寬為 50cm×40cm
圖三的 C 棟：比例尺為 1/50，以實尺在圖上量得長和寬為 36cm×18cm
圖四的 D 棟：比例尺為 1/20，尺度標註的長和寬為 25m×7.2m
下列敘述何者錯誤？(A) 圖一的比例尺為 1/100(B) 若圖二的比例尺為 1/30，則 B 棟實際面積為 162m²(C) C 棟的建築實際面積與其他三棟不同(D) D 棟的建築實際面積與 A 棟和 B 棟相同

19. 藝術家參加了福隆國際沙雕藝術季，將於福隆海水浴場的一塊寬闊而平坦的沙灘上，雕塑五種不同高度的臺灣雲豹沙雕作品，並且分別雕塑於沙灘上的不同位置，而其作品的高度關係，係為雲豹四號高於雲豹一號、雲豹三號與雲豹一號等高、雲豹一號高於雲豹二號、雲豹五號則為最矮。而今藝術家委託畫家於沙灘上的一定點繪製平行透視，完成後由圖上顯示雲豹五號與雲豹二號為最高，雲豹三號次之，雲豹一號與雲豹四號為最矮。由上述可判斷五個作品位置與垂直投影面(PP)間的最短距離關係為？ (A) 雲豹四號離垂直投影面最遠處，其餘四個作品離垂直投影面由近至遠依序為雲豹二號→雲豹三號→雲豹一號→雲豹五號 (B) 雲豹五號離垂直投影面最近處，其餘四個作品離垂直投影面由遠至近依序為雲豹四號→雲豹三號→雲豹一號→雲豹二號 (C) 雲豹四號離垂直投影面最遠處，其餘四個作品離垂直投影面由近至遠依序為雲豹三號→雲豹二號→雲豹五號→雲豹一號 (D) 雲豹五號離垂直投影面最近處，其餘四個作品離垂直投影面由遠至近依序為雲豹四號→雲豹一號→雲豹三號→雲豹二號

20. 助理工程師拿到了一張建築物平面圖，如圖所示，經理要求他完成建築圖面繪製及面積計算表，已知從柱心至柱心量測，其短邊與長邊的尺寸標註分別為 300cm 及600cm，柱子為 60cm×60cm，牆厚為 30cm。下列敘述何者不正確？（註：本題開口部的門檻不計入室內裝修面積計算）
(A) 繪製平面圖時，應繪製以結構系統為主的坐標（軸）系統 (B) 依坐標系統繪製，牆心線尺度標註符號為 (C) 該空間之建築面積為 18m² (D) 該空間之室內裝修面積（亦即淨面積）為 15.39m²

21. 老師在檢查學生的筆記時，發現有關尺度標註的內容有誤，下列組合中，何者內容有
部分錯誤？
①尺度應盡量標註在視圖之外側，或在兩視圖之間標註
②尺度線之兩端應加圓點或短線符號，圓點符號標示邊至邊之距離，短線符號標示心至心之距離
③若有多個連續狹窄部在同一尺度線上，其尺度數字不可分為高低書寫
④直徑標註符號 Ø 以表示、球面符號以 S 表示
⑤狹窄部位之尺度標註時，箭頭置於尺度界線之外側，其尺度線可以中斷
⑥多層尺度標註時，其標註必須向視圖外由小至大順序排列(A) ②、⑤、⑥(B) ②、③、⑤(C) ①、③、④(D) ①、②、④

22. 一設計案之社會住宅的傾斜透視圖如圖所示。而今為了外型討論的需要，必須以蟲瞻（仰視）的方式，同時突顯一樓層入口處與左側牆面，以檢討入口位置及左側外牆裝修的範圍，則透視圖必須要作以下何種調整？
(A) 降低垂直消點至 GL 線以下，降低平面圖與畫面線之間的左側夾角 (B) 降低垂直消點至 GL 線以下，提升平面圖與畫面線之間的左側夾角 (C) 提升垂直消點至 GL 線以上，降低平面圖與畫面線之間的左側夾角 (D) 提升垂直消點至 GL 線以上，提升平面圖與畫面線之間的左側夾角
