所屬科目：國營事業◆1.單元操作 2.輸送現象

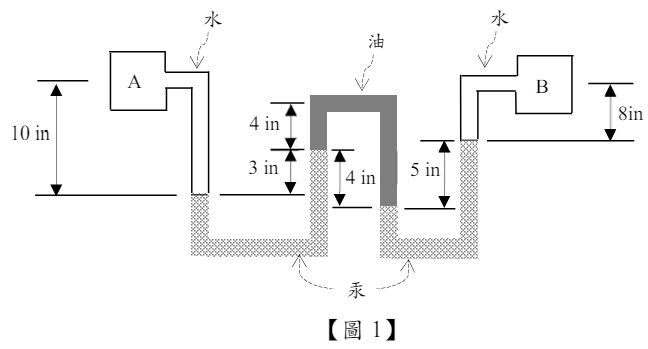

一、如【圖 1】所示，油位於 U型管上端，汞位於 U型管下端，汞比重＝ 13.6，油比重＝ 0.88， 水密度＝ 62 lb/ft3 。g ＝ 32 ft/s2 ，gc ＝ 32。假設流體皆為不可壓縮及管壁無摩擦，若要 讓水由 A 往 B 流動，請問 PA － PB 為多少(單位：lbf/in2 )？（20 分）

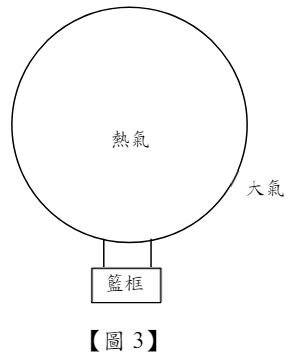

三、有一球型熱氣球如【圖 3】所示，直徑 50 ft，底部籃框載重 600 lbf。假設為理想氣體，氣球 外皮、籃框及籃索等周邊設施重量忽略不計。已知大氣密度＝ 0.076 lb/ft3 ，大氣溫度＝ 15 ℃ ，g ＝ 32 ft/s2 ，gc＝ 。請問若要讓熱氣球上升，氣球內空氣溫度至少需加熱到幾℃？（20分）
五、有一流孔板流量計設計在操作溫度 43 o C，操作壓力 25 kg/cm2 G 下，可量測最大 20,000 Nm3 /hr 之純化氫氣(分子量為2.03 g/mole)。若今日操作狀態改變，其操作溫度下降至25℃， 操作壓力上 升至26.5 kg/cm2 G，分子量經化驗為2.2 g/mole，此時流量計儀表顯示之流量測得為18,500 Nm3 /hr， 已知一大氣壓力約為 1.013 kg/cm2 A，請問實際上此純化氫氣之流量為多少(計算至整數位，以下四捨五入)？（10分）
(二)若採用一個 Conventional type 旋風分離器如【圖 5】所示，其處理流量為 150 m3 /min，處理之固體顆粒密度(ρp) 為 1600 kg/m3，尾氣密度(ρa) 為 1.225 kg/m3，尾氣黏度(μa)為 1.8✖10-5 kg/(m·s)，如採用 Lapple model(1951)，請計算其 dp,50% (計算至小數點後第 2 位 ，以下四捨五入)。（5 分）
註：
