111年 - 111-1 交通部航港局船員岸上晉升適任性評估筆試測驗_二等大管輪：電機電子與自動控制#110215

科目：一二三等大管輪◆電機電子與自動控制 | 年份：111年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：一二三等大管輪◆電機電子與自動控制

選擇題 (50)

1. 同步發電機在固定轉速N與激磁電流之下，電樞電流的變化對端電壓之影響，所繪出的曲線稱？ (A)複合特性曲線 (B)伏安特性曲線 (C)無載特性曲線 (D)外部特性曲線

2. 直流電動機如何改變轉速，下列何者不正確? (A)改變場磁通(B)改變電樞外加電壓 (C)改變電樞電阻 (D)改變極數

3. 電動機在負載變動下，其速率變化的程度稱為？ (A)電壓調整率 (B)速度調整率 (C)電流變化率 (D)負載變化率

4. 感應電動機之最大轉矩與什麼之平方成正比 (A)功因 (B)電流 (C)功率 (D)電壓

5. 同步電動機V形曲線中，各曲線最低點所形成之線，其功率因數為 (A)滯後 (B)超前 (C)等於1 (D)不一定

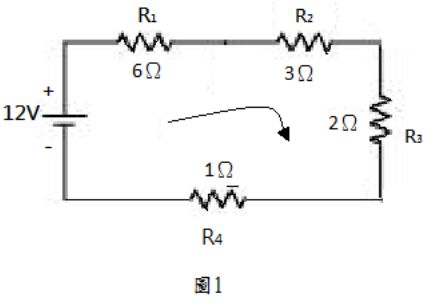

6. 試求圖1之線路電流I。
(A)I=1A (B)I=2A (C)I=3A (D)I=4A

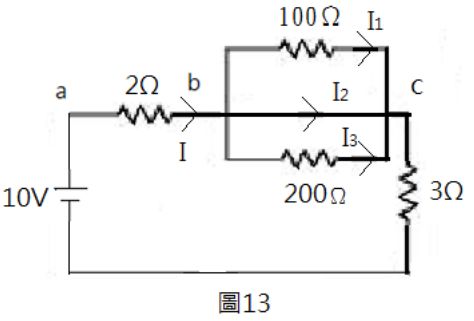

7. 如圖13試求總電阻。
(A)=5歐姆 (B)=6歐姆 (C)=7歐姆 (D)=4歐姆

8. 如圖12當E=120V、R₁=2歐姆、R₂=3歐姆、R₃=6歐姆求流經歐R₁,R₃端電壓。 (A) (B) (C) (D)

9. 如圖13試求 I
(A)I=1A (B)I=2A (C)I=3A (D)I=4A

10.一電源電壓加於RLC串聯電路中,若R=3歐姆，=3歐姆，=7歐姆
,求電路的功率因數。 (A)0.6 (B)0.7 (C)0.8 (D)0.9

11. 在變動磁場中運動的線圈導體會感應出電壓，其電壓大小與線圈圈數成正比，與單位時間內的磁通量變化率成正比。上述的定理是： (A)安培定理 (B)法拉第定理 (C)楞次定理 (D)佛來明定理

12. 要改善變壓器中的渦流損失最好的方法是： (A)增加單位體積中的矽鋼片數目 (B)增加繞線數目 (C)增加變壓器體積 (D)使用軟鐵作為鐵蕊材質

13. 已知某一個交流電源表示為，假設電壓峰值為200伏特、頻率為60Hz、相角為10度，試問將該電壓投入電壓匯流排30秒之後的瞬時電壓約為： (A)0伏特 (B)100伏特 (C)34.7伏特 (D)50伏特

14. 在實際使用電路時如果手中的電阻額定功率低於需求，想要提高電阻額定功率可以如何處理？ (A)將電阻加熱 (B)將電阻並聯 (C)將電阻串聯 (D)將電阻短路

15. 如果下列敘述的電壓源為12V，則流過三電阻串聯之的電流為?其中為2歐姆、為4歐姆、為4歐姆。 (A)I=2.2A (B)I=1.1A (C)I=1.2A (D)I=1.3A

16. 交流電路一電阻R與電感L及電容C串聯，其共振頻率為下列何者? (A)LC/6.28 (B)1/6.28LC (C) (D)

17. 當激磁電流消失，而磁通量仍不為零的現象稱之為？ (A)渦流 (B)剩磁 (C)磁滯 (D)反電動勢

18. 一台正在運行的三相電動機，測得其線電流為30A，線電壓為380V功率因數為0.84，可知其有功功率P、視在功率S分別為 (A)10.71kVar/19.75kVA (B)10.71kVar/16.5kVA (C)16.59kW/10.7kVA (D)16.59kW/19.75kVA

19. 虛功率的單位為： (A)KW (B)V-A (C)VAR (D)A-hr

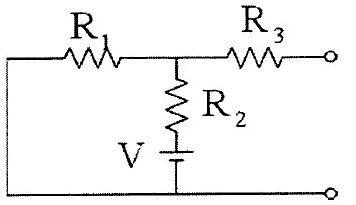

20. 下圖之電路，V=30伏特，R₁=15Ω，R₂=30Ω，R₃=20Ω，其戴維寧等效電壓為：
(A)10伏特 (B)15伏特 (C)20伏特 (D)30伏特

21. 下圖之電路，V=30伏特，R₁=15Ω，R₂=30Ω，R₃=20Ω ，若此電路之負載電阻為20Ω，依戴維寧等效電路計算，通過負載之電流為 (A)0.2A (B)3/7A (C)2A (D)2.5A

22. 三相Y接法的電路，若相電壓為440V，相電流為100A，則線電流為： (A)100A (B) (C) (D)

23. 三相△接法的電路，若相電壓為440V，相電流為100A，則線電壓為： (A)440V (B) (C) (D)

24. 使用同步指示儀以進行發電機手動並聯的缺點為： (A)無法由指針方向判斷超前或滯後 (B)無法判斷頻率差別量 (C)無法判斷同相的位置 (D)無法得知相序是否正確

25. 用極小電流對蓄電池連續充電，以補償電池內部損失，並保持電池的滿荷狀態，此種充電模式屬於： (A)補充充電 (B)均衡充電 (C)浮接充電 (D)衡壓充電

26. 蓄電池充電時，會釋放出的氣體為： (A)氫及硫酸蒸汽 (B)氫及水蒸汽 (C)氫及氧 (D)氧及水蒸汽

27. 在鍋爐水位控制系統中，其致動器（actuator）為： (A)鍋爐 (B)給水控制閥 (C)給水泵浦 (D)熱水井

28. 電容器在直流時兩端相當於何關係? (A)斷路 (B)短路 (C)電阻器 (D)電感器

29. 有一個100匝的線圈通過之磁通為sin(t)Wb，其產生感應電動勢為何? (A)sin(t) V (B)100sin(t) V (C)cos(t) V (D)100cos(t) V

30. 發電機產生感應電壓之極性可利用何定理來判斷其現象? (A)佛萊銘左手定則 (B)佛萊銘右手定則 (C)安培定理 (D)歐姆定理

31. 一個交流電路中若負載之感應功率(reactive power)為80KVAR，若平均功率60KW，求其功率因數為何? (A)1 (B)0.8 (C)0.6 (D)0.5

32. 若以三容量相同之變壓器接線做三相Δ—Δ連接，此連接適合那一種場合? (A)高電壓大電流 (B)高電壓小電流 (C)低電壓大電流 (D)低電壓小電流

33. 在變壓器內因有鐵損及銅損產生熱因此變壓器需冷卻方法其中關於乾式變壓器何者有誤? (A)適用於小容量變壓器 (B)適用於低壓 (C)採冷卻觸媒 (D)也可用抽風機將外部空氣送入

34. 直流電動機(馬達)產生旋轉運動時，其速度不受下列哪一項影響? (A)負載大小 (B)磁場大小 (C)外加電壓大小 (D)電場大小

35. 電壓調整器(AVR)之主要目的為何? (A)自動調整輸出電壓大小 (B)減少損失 (C)降低磁場干擾 (D)使維修保養更容易

36. 一個電容器其電壓與電流相位關係為何？ (A)電壓與電流相位同相 (B)電壓相位領先電流相位90度 (C)電壓相位落後電流相位90度 (D)電壓相位與電流相位差不固定

37. 法拉第定律及楞次定律之敘述哪一個正確？ (A)兩定理主要是敘述變動磁通在線圈上所產生的感應電壓的大小 (B)兩定理主要是敘述變動磁通在線圈上所產生的感應電壓的極性 (C)法拉第定律主要是敘述變動磁通在線圈上所產生的感應電壓的大小，楞次定律為線圈上所產生的感應電壓的極性 (D)楞次定律主要是敘述變動磁通在線圈上所產生的感應電壓的大小，法拉第定律為線圈上所產生的感應電壓的極性

38. 一個理想變壓器其一次側(高壓側)及二次側(低壓側)電壓比為10:1，求其一次側(高壓側 )及二次側(低壓側)功率比為何？ (A)10:1 (B)1:1 (C)1:10 (D)0.111111111

39. 使用三具容量及線圈常數相同的單相變壓器做三相Y—Y接線時，其一次側與二次側各線圈的線電流與相電流大小之關係為何？ (A)線電流與相電流相同 (B)線電流為相電流之倍 (C)相電流為線電流之倍(D)線電流為相電流之3倍

40. 使用三具容量及線圈常數相同的單相變壓器做三相Y—Y接線時，若一次側線圈中性點未能與電源連接時，會產生何種現象？因此甚少採用此Y—Y接線法。 (A)會造成電壓過低的現象 (B)會造成每一相均有三級(次)諧波之存在 (C)會造成很大的電能損失 (D)會造成電流過大的現象

41. 同步發電機為達有效功率分配，一個重要條件為本身之調速器須具備適當的何種曲線？ (A)電壓曲線 (B)特性下垂曲線 (C)轉矩曲線 (D)功率曲線

42. 下列哪一部分不是一個完整的電路應包括的項目？ (A)整流 (B)電源 (C)負載 (D)傳輸電路

43. 一根導線通上電流後，在導線的四周有磁場的存在，此現象為電磁效應，其中右手大拇指之指向與其他四指的方向各代表為何？ (A)右手大拇指指向代表磁力線的方向，四指所環繞的方向導線內電流方向 (B)右手大拇指指向代表導線內電流方向，四指所環繞的方向代表磁力線的方向 (C)右手大拇指指及四指所環繞的方向皆指電流方向 (D)右手大拇指指及四指所環繞的方向皆指磁力線的方向

44. 三相變壓器為使用同一個鐵心繞有三相繞組，其與使用三個變壓器做三相連接，下列那一個不是其主要優點？ (A)體積小 (B)效率高 (C)容量大 (D)質量輕

45. 目前船上交流發電機之功率因數大約是? (A)0.6滯後 (B)0.7滯後 (C)1.8滯後 (D)0.8滯後

46. 交流配電盤上之過載保護，在執行發電機ACB斷電器跳脫之前，會先採用何種跳脫，以盡量不使發電機因跳脫而電力中斷? (A)選擇跳脫(selective trip) (B)優先跳脫 (priority trip) (C)順序跳脫(sequential trip) (D)先期跳脫(preferential trip)

47. 電子電路模板，於斷電後，電容器仍有極高電壓，故於檢修時，取出電路模板，如何放置。 (A)放於絕緣板上，以防止放電燒損 (B)可任意放置 (C)放置在拆下之控制箱上 (D)手持直至檢修完成

48. 船上電子電路模板，在測試發現故障之模板時，如何處理故障，才是最加有效率的方式? (A)船上自我檢修 (B)在港時緊急送岸檢修 (C)航行中以電訊請教岸方告知檢修方法 (D)直接換用船上備用模板

49. 同步指示器(Synchroscope)指針向「SLOW」方向旋轉時代表何意義？ (A)表示欲並聯發電機的電流較高 (B)表示欲並聯發電機的電流較低 (C)表示欲並聯發電機的頻率較高 (D)表示欲並聯發電機的頻率較低

50. 同步指示燈的三個燈泡L1、L2與L3接法如圖所示，當指示燈泡約3～5秒緩慢旋轉一周時，則此三個燈泡在何種顯示下表示已達到同步的最佳情況？
(A)L1、L2與L3燈同時明亮 (B)L1、L2與L3燈同時熄滅 (C)L1與L2燈明亮，而L3燈熄滅 (D)L1燈熄滅，而L2與L3燈明亮

申論題 (0)
