112年 - 112 交通事業鐵路升資考試_員級晉高員級_技術類（選試營建法規與結構學）—鐵路：營建法規與結構學#117104

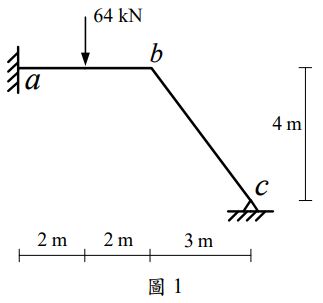

三、如圖 1 所示剛架， a 點為固定端，c 點為鉸支承，各桿件有相同之彈性模數 E 值與慣性矩 I 值，且 EI = 2000 kN - m²。不考慮各桿件的軸向變形， 求 c 點轉角、b 點桿件斷面彎矩及 a 點固定端反力。（25 分）

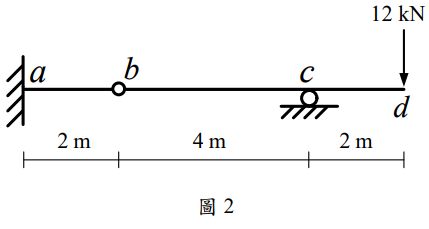

四、如圖 2 所示之梁桿件， a 點為固定端， c 點為滾支承， b 點為鉸接，各桿件有相同之彈性模數 E 值與慣性矩 I 值，且 EI = 40000 kN - m² 。求各支承反力、 c 點桿件斷面彎矩、 d 點垂直位移及轉角。（25 分）
