所屬科目：機械原理（機械概論、大意）

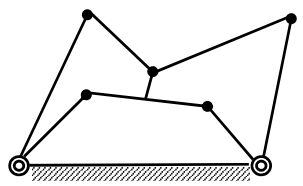

一、如圖所示之平面連桿機構，試列出其桿件數 N、對偶數 P，並據以判別其為何種運動鏈及其自由度。（20 分）

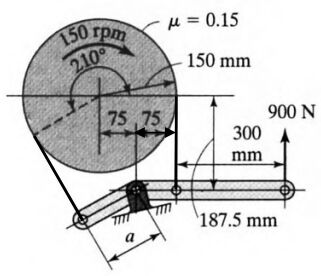

二、如圖所示之帶式煞車器，煞車輪轂之轉速為 150 rpm，a = 121.2 mm，摩擦係數 μ = 0.15，試求在施力 900 N 下，煞車器所能吸收的摩擦功率。（20 分）

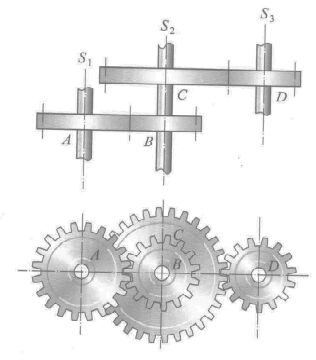

三、如圖所示之複式齒輪系，其各輪之齒數 TA = 50、TB = 40、TC = 60、TD = 25， 且整個輪系之機械效率為 0.9。當 A 輪為主動輪且其轉速為 600 rpm、功 率為 5 kW，試求輸出輪 D 之轉速及扭矩。（20 分）

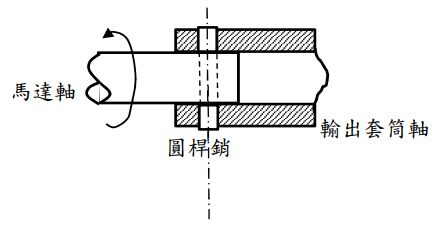

四、有一 1 kW 功率之馬達，其額定轉速為 1200 rpm、輸出軸之直徑為 24 mm， 其上係以穿過軸孔之實心圓桿銷連接輸出套筒軸，若使用之圓桿銷的容許剪應力（allowable shear stress）為 25.0 MPa，試求設計時應選用之最小圓桿銷直徑。（20 分）

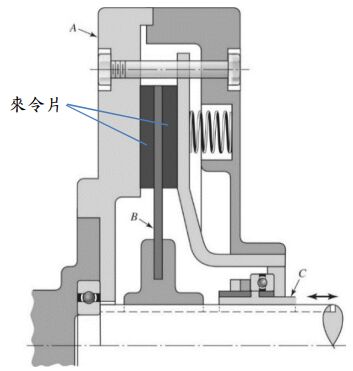

五、有一如圖所示之單片圓盤式離合器，其離合器圓盤 B 兩側各有摩擦來令 片（即兩側各有摩擦面） ，接觸面上有相同的軸向力，來令片之外直徑為 120 mm、內直徑為 80 mm，若此來令片容許之最大接觸壓力為 5 kPa， 接觸面之摩擦係數為 0.4，且接觸面可假設為均勻壓力，試求此離合器不產生打滑所能傳動之扭矩及所需施加之軸向力。（20 分）
