114年 - 02702 重機械修護(引擎) 丙級工作項目 08：電控系 1-49（2025/10/16 更新）#132260

科目：技檢◆重機械修護-引擎-丙級 | 年份：114年 | 選擇題數：49 | 申論題數：0

試卷資訊

所屬科目：技檢◆重機械修護-引擎-丙級

選擇題 (49)

1. 柴油引擎預熱指示器與預熱塞的接線方式是 (A)串聯 (B)並聯 (C)複聯 (D)串並聯均可。

2. 柴油引擎預熱塞若是串聯式，其每只的電壓降應是 (A)1.7～2.0V (B)3～5V(C)6～9V (D)10～12V 。

3. 電瓶的椿頭應定期清洗，並加敷 (A)黃油 (B)機油 (C)肥皂水 (D)蘇打水。

4. 車用電器如換用比原來電流量大的保險絲，會造成 (A)電器性能遞減 (B)電器性能增加 (C)加強保護電器安全 (D)喪失保護電器安全。

5. 電瓶電水蒸發後應添加 (A)電水 (B)蒸餾水 (C)蘇打水 (D)自來水。

6. 工程機械引擎用的交流發電機整流方式是 (A)單相全波整流 (B)三相半波整流 (C)單相半波整流 (D)三相全波整流。

7. 起動馬達的耗電量太大，除引擎之故障外，其最大原因是 (A)電瓶的電量不足 (B)電線搭鐵或火線接觸不良 (C)馬達銅套軸承損壞或本身故障 (D)飛輪環齒損壞。

8. 決定車輛上充電系統的發電量主要因素是 (A)引擎轉速 (B)電瓶之蓄電量 (C)發電機電壓 (D)碳刷電阻。

9. 預熱塞一只損壞時，其他預熱塞仍能作用的接線方式為________的預熱電路系統。 (A)串聯式 (B)並聯式 (C)複聯式 (D)沒有裝指示器

10. 下列哪一種儀表能測試整流粒是否損壞？ (A)歐姆錶 (B)斷路試驗 (C)正時燈(D)電流表。

11. 鉛酸電瓶在完全充電時，其電水之比重是 (A)1.110～1.130 (B)1.260～1.280(C)1.400～1.450 (D)1.500～1.600 。

12. 發電機全晶體調整器中是 (A)沒有白金組 (B)一套白金組 (C)二套白金組 (D)三套白金組。

13. 棒狀預熱塞的預熱線路為 (A)串聯 (B)並聯 (C)複聯 (D)串聯再並聯。

14. 電瓶的容量是以安培小時來測定，如果使用 120 安培小時的電瓶，以 2 安培電流連續使用，理論上可維持 (A)30 小時 (B)45 小時 (C)60 小時 (D)75 小時。

15. 電瓶每一分電池(Cell)電壓約 (A)1 伏特 (B)2 伏特 (C)6 伏特 (D)隨電瓶容量大小而異。

16. 車用交流發電機後端共裝有整流粒 (A)3 粒 (B)4 粒 (C)5 粒 (D)6 粒。

17. 電子式油門旋鈕是在改變電路中 (A)電壓 (B)電阻 (C)電流 (D)電容。

18. 若電瓶極性接反時，會損壞 (A)碳刷 (B)電樞 (C)整流粒 (D)靜子。

19. 機具上的電氣系經常燒壞，其原因是 (A)電瓶電壓過高 (B)發電機電壓過高(C)電瓶電阻太大 (D)發電機電阻過大。

20. 使用指針式儀表屬於何種型式 (A)數位式 (B)類比式 (C)邏輯式 (D)光電式。

21. 起動馬達的磁場線圈與電樞線圈連接方式是 (A)複聯 (B)串聯 (C)並聯 (D)兩者不連接。

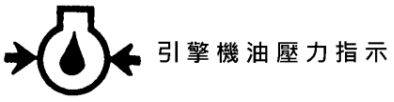

22. 下列何者符號標示與說明不符 (A)

23.

左圖符號代表 (A)可變電阻 (B)二極體 (C)單晶片 (D)電容。

24.

符號表示 (A)電阻 (B)保險絲 (C)線圈 (D)開關。

25. 檢驗二極體的電阻應該是 (A)順向電阻小，反向電阻大 (B)順向電阻大，反向電阻小 (C)順向電阻小，反向電阻不一定 (D)順向和反向電阻均相等。

26. 車用電線 (A)號數愈大，線徑愈粗 (B)號數愈大，線徑愈細 (C)線徑之粗細與號數無關 (D)線徑之粗細以不同顏色表示。

27. 線路圖上的電線如標示為－WB－則表示該電線的顏色為 (A)白底黑條紋 (B)黑底白條紋 (C)白色 (D)黑色。

28. 在車用保險絲中，圖示其中“15”意義為

(A)15V (B)15W (C)15Ω (D)15A。

29. 預熱塞係引擎在何時作用？ (A)引擎運轉時 (B)引擎發動前和發動時 (C)引擎發動時和運轉中 (D)引擎起動時與運轉時。

30. 充電系統正常時，電瓶的充電電流應該是 (A)不管引擎轉速快或慢，充電電流保持一定 (B)不管引擎轉動時間的長短，充電電流保持一定 (C)引擎剛發動後，充電電流較小，以後逐漸增加 (D)引擎剛發動後，充電電流較大，以後逐漸減小。

31. 引擎發動後，下列何者非造成電瓶充電不足或不充電之原因 (A)發電機靜子線圈短路 (B)電瓶接頭鬆動腐蝕 (C)風扇皮帶太緊 (D)發電機轉子線圈短路。

32. 引擎在運轉中，充電指示燈亮表示 (A)在充電狀態 (B)電瓶已充滿電 (C)充電系統失常 (D)電瓶已故障。

33. 若交流發電機有 B、E、S、L 四個線頭，哪一個線頭接到充電指示燈？ (A)B 線頭 (B)E 線頭 (C)S 線頭 (D)L 線頭。

34. 下列有關電瓶的敘述何者為正確？ (A)電瓶內之 6 個分電池間是採用並聯的(B)電瓶液就是蒸餾水 (C)充過電後立即量測電瓶液比重最正確 (D)正極樁頭直徑比較大。

35. 使用三用電表，測量 12 伏特電瓶的電壓，此時三用電表的檔位應調整至何檔位？ (A)10v (B)25v (C)50v (D)250v 。

36. 12V 的電瓶充電時其充電量應為電瓶電容量的 (A)1/2 (B)1/5 (C)1/10 (D)3/4 。

37. 電瓶上面規格註明型號 60D24R(T3)，代表意義何者有誤？ (A)60 表示電瓶的電容量是 60 安培小時 (B)D 代表電瓶的尺寸(高度與寬度) (C)24 代表電瓶的長度 (D)R 表示正極在左邊。

38. 電瓶上端圖示

，何者有誤？ (A)要配戴護目鏡 (B)不可接近火源 (C)可抽菸 (D)要戴護手套。

39. 車上的啟動馬達拆修時應先拆解 (A)ST 線 (B)電瓶的負極 (C)啟動馬達上的電源線 (D)固定螺絲。

40. 啟動馬達不轉動應先檢查 (A)電瓶的電壓 (B)銅刷是否磨損 (C)電樞軸彎曲 (D)電瓶樁頭鬆脫。

41. 啟動馬達整修後應測試無負荷時的 (A)扭力 (B)轉速及電流 (C)電壓 (D)電阻。

42. 啟動馬達何種裝置會將大量電流流入磁場及電樞線圈？ (A)電磁開關 (B)繼電器 (C)鑰匙開關 (D)啟動開關。

43. 用三用電表測量某二極體時發現正反向電阻都很小或為零，則該二極體：(A)很好 (B)已被擊穿 (C)內部已斷路 (D)無法判斷。

44. 發電機的主要作用是將機械能轉換為： (A)電能 (B)化學能 (C)熱能 (D)液壓能。

45. 如下圖所示的左右兩端之總等效電阻值為若干？

(A)5Ω (B)15Ω (C)25Ω (D)30Ω 。

46. 電瓶沒電，使用輔助蓄電池協助啟動，常採用並聯法，其原因是： (A)電流不變，電壓增加 (B)電流與電壓均增加 (C)電流與電壓均不變 (D)電流增加，電壓不變。

47. 如下圖所示，繼電器的電氣符號，下列敘述何者錯誤？

(A)1-2 之間是繼電器的電阻 (B)3-4 之間是繼電器的常閉接點 (C)3-5 之間是繼電器的常開接點 (D)當 1-2 之間有電源流過，3-5 接點會接通。

48. 有關蓄電池的敘述，何者正確？ (A)中型挖掘機(指操作重量約 20~30 噸)上有兩塊並聯安裝的 12V 蓄電池 (B)20°C 時，蓄電池電解液的比重為1.23~1.29 (C)蓄電池液面下降時，要添加礦泉水 (D)蓄電池是於操作時一直向挖掘機提供電能的元件。

49. 在導通電路中，任意兩點電位的差值稱為： (A)電阻 (B)電流 (C)電壓 (D)電感。

申論題 (0)
