114年 - 04000 配電線路裝修甲級工作項目 04：配電設備 1-50（2025/10/23 更新）#132571

科目：技檢◆配電線路裝修-甲級 | 年份：114年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：技檢◆配電線路裝修-甲級

選擇題 (50)

1. 依據「輸配電設備裝置規則」， 3ψ4W 11.4kV 屋外配電線路絕緣礙子之乾閃絡電壓額定值為 (A)39 kV (B)45 kV (C)69 kV (D)90kV 。

2. 依據｢輸配電設備裝置規則｣，支線礙子之電氣強度應具有使用於該線路標稱電壓_____倍以上之額定乾燥閃絡電壓。 (A)1.5 (B)2.0 (C)2.5 (D)3.0

3. 依據｢輸配電設備裝置規則｣，支線礙子之額定破壞強度至少應____ 於其設置處所要求之支線強度。(A)相等(B)1.5 倍 (C)2.0 倍 (D)2.5 倍

4. 依據「輸配電設備裝置規則」，人孔若有裝設拖曳鐵錨設備者，其承受荷重應為預期荷重之 (A)1.25 倍 (B)1.5 倍 (C)2 倍 (D)2.5 倍。

5. 依據｢輸配電設備裝置規則｣，裝置供電電纜用之人孔，其圓形入口直徑不得小於 (A)600mm (B)650mm (C)700mm (D)750mm 。

6. 依據「輸配電設備裝置規則」，人孔孔蓋及其支持物之強度，至少應足以承受之垂直荷重為 (A)13600 公斤 (B)14600 公斤 (C)15600 公斤 (D)16600公斤。

7. 依據｢輸配電設備裝置規則｣，接地銅棒之尺寸規範為 (A)截面直徑不得小於 13 mm，總長不得小於 2.4 公尺 (B)截面直徑不得小於 13 mm，總長不得小於 1.8 公尺 (C)截面直徑不得小於 16 mm，總長不得小於 2.4 公尺 (D)截面直徑不得小於 16 mm，總長不得小於 1.8 公尺。

8. 絞線係由若干根粗細相同之單線絞合而成，在中心線周圍盤繞絞編 3 層者，則該絞線之單線根數為 (A)35 (B)36 (C)37 (D)38 。

9. 台灣電力公司 25kV 級交連 PE 電纜之電壓額定為系統線間運轉電壓，在連續使用時 (A)可超過電纜額定電壓 5%，在緊供使用時，可超過 10%，但時間不得超過 15 分鐘 (B)可超過電纜額定電壓 5%，在緊供使用時，可超過 10%，但時間不得超過 10 分鐘 (C)可超過電纜額定電壓 10%，在緊供使用時，可超過 15%，但時間不得超過 15 分鐘 (D)可超過電纜額定電壓 5%，在緊供使用時，可超過 15%，但時間不得超過 10 分鐘。

10. 有關電纜絕緣體內電壓梯度之論述，下列何者正確? (A)大小由內向外輻射成對數式遞減並以單位絕緣厚度所承受的電位差(V/mil)表示 (B)大小由內向外輻射成指數式遞減並以單位絕緣厚度所承受的電位差(V/mil)表示(C)大小由內向外輻射成對數式遞減並以單位絕緣厚度所承受的電功率(W/mil)表示 (D)大小由內向外輻射成對指式遞減並以單位絕緣厚度所承受的電功率(W/mil)表示。

11. 高壓交連 PE 電纜之半導電層分為內半導電層及外半導電層，其主要功用為 (A)防水 (B)使電場在絕緣體內部分佈均勻 (C)避雷 (D)耐衝擊。

12. 依據 ICEA 規定，超過_______KV 之電纜，其導體表面應有內半導電層，使在低電阻導體與高電阻絕緣體間之電力線均勻分布。 (A)2 (B)4 (C)6 (D)8

13. 台灣電力公司高壓電力電纜導體之絞線，依其壓縮情形分為全壓縮、半壓縮及無壓縮 3 種，其半壓縮絞線之外徑為無壓縮者之 (A)91% (B)93%(C)95% (D)97% 。

14. 高壓電纜接頭之矽橡膠套管，其主要作用為 (A)絕緣 (B)防水 (C)防塵 (D)耐沿面破壞。

15. 導體的電阻與周圍溫度成 (A)反比 (B)正比 (C)平方反比 (D)平方正比。

16. 導線的電阻值與 (A)長度及截面積成正比 (B)長度成反比，截面積成正比(C)長度成正比，截面積成反比 (D)長度及截面積成反比。

17. 成型支線夾條須配合鍍鋅鋼絞線之截面積及撚向使用，二者之撚向何者正確? (A)鍍鋅鋼絞線最外層之撚向為 S 撚向，成型支線夾條絞合方向成S 型 (B)鍍鋅鋼絞線最外層之撚向為 S 撚向，成型支線夾條絞合方向成反S 型 (C)鍍鋅鋼絞線最外層之撚向為反 S 撚向，成型支線夾條絞合方向成S 型 (D)鍍鋅鋼絞線最外層之撚向為反 S 撚向，成型支線夾條絞合方向成反 S 型。

18. 桿上變壓器之電壓分接頭為 6900V，測得二次電壓為 105V，若分接頭改為 6300V，則二次電壓變為 (A)109V (B)112V (C)115V (D)118V 。

19. 目前台灣電力公司配電線路桿上變壓器之額定容量，在 40℃週溫下，其溫升不超過 (A)45℃ (B)50℃ (C)55℃ (D)65℃ 。

20. 桿上變壓器 6.9kV-120/240V，50kVA，其二次額定電流為 (A)184A (B)208A (C)360A (D)623A 。

21. 單相 30kVA，3300/120V 之桿上變壓器，其一次側全載電流約為 (A)5A(B)9A (C)30A (D)40A 。

22. 匝數比為 200 之變壓器，其二次側電流為 200A，則一次側電流為 (A)1A(B)10A (C)50A (D)100A 。

23. 變壓器之短路試驗係測定變壓器之 (A)鐵損 (B)銅損 (C)效率 (D)電壓調整率。

24. 變壓器的開路試驗係測量變壓器之 (A)銅損 (B)鐵損 (C)衝擊電壓 (D)衝擊電流。

25. 下列何者不是變壓器的試驗項目之一 (A)開路試驗 (B)溫升試驗 (C)衝擊電壓試驗 (D)衝擊電流試驗。

26. 變壓器在無載或輕載時溫度過高，應作何種試驗，以測量其激磁電流，檢討鐵心是否正常？ (A)開路試驗 (B)短路試驗 (C)匝比試驗 (D)功因試驗。

27. 60Hz 配電變壓器使用 50HZ 電源時，其鐵損會 (A)增加 (B)減少 (C)不變 (D)視負載而改變。

28. 6.9kV 單相桿上變壓器之衝擊波電壓(BIL)為 (A)60kV (B)75kV (C)95kV (D)125kV 。

29. 單相 6.9kV、120/240V 桿上變壓器，若電壓分接頭在 6900V 位置，測得二次電壓為 112V 時，其電源電壓為 (A)6440V (B)6540V (C)6640V (D)6740V 。

30. 變壓器一次線圈為 1000 匝，二次線圈為 100 匝，二次側電壓為 200V，則一次側的電源電壓為 (A)1000V (B)2000V (C)3000V (D)4000V 。

31. 某 6,600/110 伏之變壓器，當分接頭置於 6,900 伏位置時，測得二次電壓為 105 伏，欲將二次電壓調整為 115 伏時，一次分接頭應改置於 ______伏之位置。(A)6,900 (B)6,600 (C)6,300 (D)6,000

32. 設變壓器二次滿載電壓為 220V，無載電壓為 240V，則變壓器滿載時之電壓調整率為 (A)3％ (B)6％ (C)9％ (D)12％。

33. 台灣電力公司 3ψ4w11.4kV 配電線路，目前使用之桿上變壓器為 (A)減極性單套管 (B)減極性雙套管 (C)加極性單套管 (D)加極性雙套管。

34. 變壓器額定電壓為 1000V，阻抗為 5％，在滿載運轉時，其本身消耗無效電力為 (A)25kVAR (B)50kVAR (C)100kVAR (D)200kVAR 。

35. Δ-Δ結線壓變壓器，測得其二次側相電流為 1000A，則其線電流為 (A)1732A (B)1414A (C)1000A (D)866A 。

36. 變壓器之容量愈大，通常其效率會 (A)愈高 (B)愈低 (C)無關 (D)不一定。

37. 變壓器一次線圈之匝數如減少，其二次側端電壓會 (A)升高 (B)降低 (C)無關 (D)不一定。

38. 變壓器之滿載銅損為 100W，半載時銅損為 (A)200W (B)100W (C)50W (D)25W 。

39. 變壓器之乾燥劑主要功能為 (A)調節溫度 (B)調節油面 (C)防止油劣化 (D)防止層間短路。

40. 依據台灣電力公司「架空配電線路施工」，變壓器領用出庫前須測試絕緣電阻，其一次線圈與二次線圈應在______MΩ以上。 (A)20 (B)100 (C)500 (D)1000

41. 樹脂型亭置式變壓器運轉中不受空氣中濕氣影響，但若停電超過 24 小時，則因樹脂本身吸濕，易使絕緣電阻低於 _______MΩ，造成事故，應將該變壓器拆回檢修。(A)100 (B)500 (C)1000 (D)2000

42. 依據台灣電力公司「架空配電線路器材」，配電線路常用各類型變壓器相同點為 (A)額定輸出容量：10、25、50 及 100kVA 等四種 (B)額定一次標稱電壓：6.9 kV (C)分接頭電壓：7.2、6.9、6.6、6.3 kV (D)額定二次電壓：240／120V 。

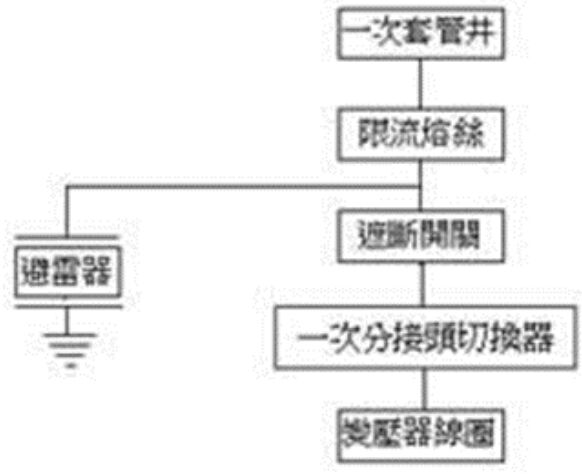

43. 依據台灣電力公司「架空配電線路器材」，配電線路常用變壓器其內裝保護設備、避雷器及接線方式如下圖者為 (A)密封型桿上變壓器 (B)單相桿上變壓器 (C)改良套管型桿上變壓器 (D)普通型桿上變壓器。

44. 依據台灣電力公司「架空配電線路器材」，配電線路常用變壓器其內裝保護設備、避雷器及接線方式如下圖者為

(A)密封型桿上變壓器 (B)單相桿上變壓器 (C)改良套管型桿上變壓器 (D)普通型桿上變壓器。

45. 變壓器之銅損與負載電流 (A)成正比 (B)成反比 (C)平方成正比 (D)平方成反比。

46. 變壓器之鐵損與電壓 (A)成正比 (B)成反比 (C)平方成正比 (D)平方成反比。

47. 配電用單套管桿上變壓器一次線圈與外殼間之絕緣電阻須為 (A)0MΩ (B)5MΩ以上 (C)10MΩ以上 (D)20MΩ以上。

48. 桿上變壓器一次側開關啟閉所產生之激磁電流約為該變壓器額定電流之(A)5 倍 (B)10 倍 (C)15 倍 (D)20 倍。

49. 一 6,600/110 伏特之變壓器，當分接頭置於 6,900 伏特位置時，測得二次側電壓為 105 伏特，欲將二次側電壓調高為 115 伏特時，一次分接頭應改置於_____之位置。 (A)6,900 伏特 (B)6,600 伏特 (C)6,300 伏特 (D)6,000 伏特

50. 7.8/15kV 熔絲鏈開關之衝擊波電壓(BIL)為多少 kV? (A)50 (B)75 (C)95 (D)150 。

申論題 (0)
