114年 - 08000 氣壓 乙級 工作項目 01：識圖與繪圖 51-113（2025/12/03 更新）#134159

科目：技檢◆氣壓-乙級 | 年份：114年 | 選擇題數：63 | 申論題數：0

試卷資訊

所屬科目：技檢◆氣壓-乙級

選擇題 (63)

51. 左圖表示 (A)不可調緩衝 (B)單邊可調緩衝 (C)雙邊可調緩衝 (D)可調速 雙動氣壓缸。
52. 左圖表示 (A)梭動閥 (B)速排閥 (C)脈衝頂出器 (D)此氣壓符號不存在 。
53. 左圖為邏輯迴路，表示 Y= (A)(B)(C)a+b (D) 。
54. 左圖在流程圖中表示 (A)運算 (B)判斷 (C)輸出入 (D)顯示 。
55. 左圖為 (A)二極體 (B)乾電池 (C)電容器 (D)可變電容器 。
56. 下列何者為加熱器圖示？ (A)(B)(C)(D) 。
57. 安培計的符號可用下列何者表示？ (A)(B)(C)(D) 。
58. 表示排洩管路之符號，下列何者正確？(A)(B)(C)(D) 。
59. 下列何者為累積流量計圖示？(A)(B)(C)(D) 。
60. 下列元件何者不是使用菱形符號？ (A)過濾器 (B)潤滑器 (C)壓力交換器 (D)乾燥器 。
61. 下列何者不是蓄壓桶圖示？(A)(B)(C)(D) 。
62. 下圖的邏輯表示是

(A)(B)(C) (D) 。
63. 左圖之邏輯式是 (A) (B) (C) (D) 。
64. 左圖之邏輯式是 (A) (B) (C) (D) 。
65. 單位符號標註 SI 表示 (A)公制單位 (B)英制單位 (C)國際單位系統 (D)技術單位系統 。
66. 電氣元件圖說標註 IEC×××，其中 IEC 表示 (A)美國電氣電子工程協會 (B)義大利規格 (C)印度規格 (D)國際電氣技術委員會 。
67. JIS 表示 (A)歐洲規格 (B)英國規格 (C)美洲規格 (D)日本規格 。
68. 調理單元包括三元件，下列何者不屬於調理單元？ (A)空氣濾清器 (B)調壓閥 (C)加潤滑油器 (D)冷卻器 。

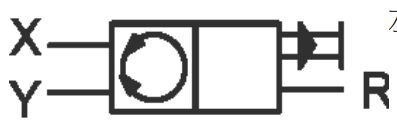

69. 下圖中 R 表示

(A)復歸信號端 (B)輸入信號端 (C)輸出信號端 (D)動作信號端 。
70. 左圖表示 (A)減計數器 (B)差計數器 (C)加計數器(D)加算器 。
71. 下圖表示

(A)濾清器 (B)人工操作排水器 (C)自動操作排水器 (D)濾清器附自動排水 。
72. 下圖表示

(A)雙向輥輪閥 (B)單向輥輪閥 (C)手動輥輪閥 (D)腳踏輥輪閥 。
73. 下圖表示

(A)氣障接收器 (B)背壓感知器 (C)反射式感知器 (D)氣流阻斷式感知器 。
74. 下圖表示

(A)氣壓定速馬達（單向運轉） (B)氣壓定速馬達（可正逆運轉） (C)可變排量氣壓馬達（單向運轉） (D)可變排量氣壓馬達（可正逆運轉） 。
75. 下圖表示

(A)氣壓定速馬達（單向運轉） (B)氣壓定速馬達（可正逆運轉） (C)可變排量氣壓馬達（單向運轉） (D)可變排量氣壓馬達（可正逆運轉） 。
76. 下圖表示

(A)電力－氣壓轉換器 (B)氣壓－電力轉換器 (C)氣壓－液壓轉換器 (D)液壓－氣壓轉換器 。
77. 下圖 ISO 符號表示

(A)手按動作，彈簧復歸 a 接點 (B)手按動作，彈簧復歸 b 接點 (C)手按動作，手按復歸 a 接點 (D)手按動作，手按復歸 b 接點 。
78. 下圖 ISO 符號表示

(A)ON Delay a 接點 (B)ON Delay b 接點 (C)OFF Delaya 接點 (D)OFF Delay b 接點 。
79. 下圖 ISO 符號表示

(A)Relay 之 a 接點 (B)Relay 之 b 接點 (C)Timer 之 a 接點 (D)Timer 之 b 接點 。
80. 下圖 ASA 符號表示

(A)按鈕開關 a 接點 (B)按鈕開關 b 接點 (C)微動開關 a接點 (D)微動開關 b 接點 。
81. 左圖 CNS 電氣符號係表示 (A)電阻器 (B)電容器 (C)計時器 (D)電磁閥線圈 。
82. 下圖表示

(A)進氣節流(meter in)及氣壓缸前進速度加快迴路 (B)排氣節流(meter off)迴路 (C)進氣節流(meter in)及氣壓缸後退速度加快迴路 (D)氣壓缸後退速度變慢迴路 。
83. 下圖中單向流量控制閥可控制

(A)單動缸延時退回 (B)單動缸延時伸出 (C)單動缸延時伸出/退回 (D)單動缸伸出速度 。
84. 下圖迴路表示

(A)進氣節流 (B)排氣節流 (C)進排氣皆節流 (D)進排氣皆未節流 。
複選題
85. 方向閥的接口符號代表進氣口與洩放口的代碼分別是 (A)1 (B)2 (C)3 (D)4 。
複選題
86. 繪製方向閥的符號時，哪幾個口應在同一邊？ (A)0 (B)1 (C)2 (D)3 。
複選題
87. 引導壓切換 5/2 方向閥的切換訊號接口是？ (A)12 (B)23 (C)14 (D)15 。
複選題
88. 以水平方式繪製電氣控制迴路圖時，放在迴路圖最右側的元件是 (A)接點(B)線圈 (C)蜂鳴器 (D)燈泡 。
複選題
89. 設計電氣控制迴路圖時，哪些元件不可以串聯？ (A)接點 (B)線圈 (C)開關(D)燈泡 。
複選題
90. 設計電氣控制回路圖時，哪些元件可以串聯？ (A)接點 (B)線圈 (C)開關 (D)燈泡 。
複選題
91. 方向閥的接口符號、代表工作管路接口的代碼是 (A)1 (B)2 (C)3 (D)4 。
複選題
92. 氣壓迴路中，哪些編號代表驅動器 (A)1.0 (B)3.2 (C)1.1 (D)3.0 。
複選題
93. 如果是以英文符號來標示方向閥的接口、工作管路接口是 (A)X (B)A (C)B(D)R 。
複選題
94. 欲使用一個允許雙向流通的 5/2 方向閥控制兩種不同壓力源，推動氣壓缸以不同壓力伸縮，該兩種壓力源應分別接 (A)1 (B)2 (C)3 (D)5 口。
複選題
95. 真空用 3/2 方向閥要在哪兒的管線上裝過濾器？ (A)1 (B)2 (C)3 (D)13 。
複選題
96. 電路圖上的交互參照表〔Cross Reference〕應該標註該繼電器的 (A)a 接點 (B)b 接點 (C)行號 (D)零件規格 。
複選題
97. 一張繪圖紙的標題欄，應該擺在 (A)圖紙右上方 (B)圖紙右下方 (C)圖紙左上方 (D)圖紙中央 。
複選題
98. AC110V，60Hz 電源規格的電磁閥，依 CNS 規定下列哪些交流電源下可正常運作？ (A)100V (B)89V (C)125V (D)120V 。
複選題
99. 下列哪個圖是止回閥？ (A)(B)(C)(D)。
複選題
100. 在氣壓迴路圖中，哪一個編號代表訊號元件 (A)0.2 (B)2.1 (C)2.2 (D)2.3 。
複選題
101. 迴路編號 0.1 可以代表 (A)氣源切斷閥 (B)梭動閥 (C)氣源調理組 (D)氣壓缸 。
複選題
102. 下列哪些是布頓管式壓力計的精密度等級？ (A)1.0 (B)1.5 (C)2.0 (D)2.5 。
複選題
103. 為抑制交流電磁閥線圈的突波電壓，可採用 (A)S-R (B)TRIAC (C)突波吸收器 (D)R-C 方式來吸收。
複選題
104. 如下圖關於電氣迴路圖中的開關類繪製規定，設圓點直徑為 d 時，則

(A)A=3d (B)A=4d (C)B=5d (D)B=6d 。
複選題
105. 下列哪種抑制交流電磁閥線圈突波電流方式的每秒連續動作次數，仍可達到 20 次以上？ (A)S-R (B)SCR (C)突波吸收器 (D)R-C 。
複選題
106. 下列哪個閥件在有兩個信號輸入時，會有高壓信號優先輸出的功能？(A)(B)(C)(D) 。
複選題
107. 下列哪些是 ISO 4093 或 JIS B8377 規定的標準內徑？ (A)30 (B)45 (C)50(D)63 。
複選題
108. 哪些是閥件上標示引導壓接口的記號？ (A)X (B)12 (C)34 (D)Y 。
複選題

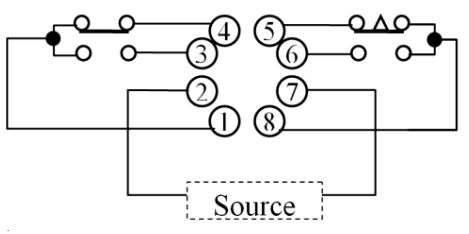

109. 下圖要接瞬時 ON/OFF 接點，該接用哪些端子？

(A)1,4 (B)6,8 (C)5,8 (D)1,3 。
複選題

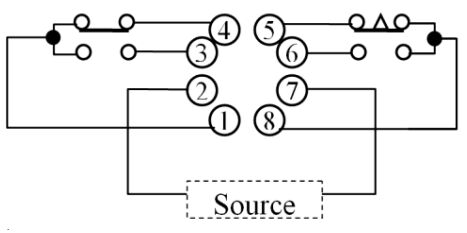

110. 下圖要接延時 ON/OFF 接點，該接用哪些端子？

(A)1,4 (B)1,3 (C)5,8 (D)6,8 。
複選題
111. 下圖使用 14 支腳位型的繼電器，要接常開(NO)接點，需要接哪些接點？

(A)1,4 (B)5,9 (C)8,4 (D)8,12 。
複選題
112. 下圖使用 14 支腳位型的繼電器，要使線圈激磁該接哪些接點？

(A)9 (B)12 (C)14 (D)13 。
複選題
113. 下圖使用 14 支腳位型的繼電器，要接用一組 a、b 接點，該接哪幾個接點？

(A)1 (B)4 (C)8 (D)12 。

申論題 (0)
