所屬科目:電工學(電工原理)

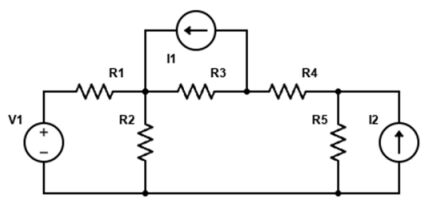

一、若 R1=8 Ω,R2=2 Ω,R3=3 Ω,R4=4 Ω,R5=2 Ω,V1=15 V,I1=2 A,I2=3 A。使用疊加原理,求下圖中流過 R1 的電流。(20 分)

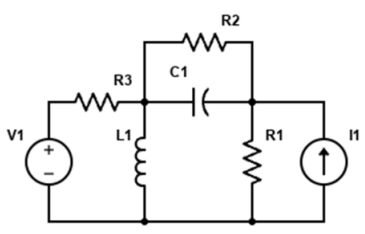

二、若 I1=2cos(300t) A,V1=7cos(300t+π/4) V,R1=4 Ω,R2=3 Ω,R3=5 Ω,L1=300 mH,C1=900μF。使用節點分析,求下圖電容兩端的節點電壓。(20 分)
三、一具單相電動機在連線到 240 V rms、60 Hz 的電源時,其功耗為 220 W,功率因數為 0.8 滯後。為使功率因數達到 1,需要在負載並聯一電容器。計算所需的電容值。(20 分)
⑴二次側的電流、
⑵變壓器的繞組比。(20 分)
⑴該電動機之極數;
⑵滿載時之轉差率;
⑶滿載時,轉子上感應電流之頻率;
⑷滿載時,轉子磁場對定子之轉速;
⑸當轉差率為 10%時,轉子之轉速。(20 分)
