所屬科目:電力系統
(一)送電端之電壓振幅值。(8 分)
(二)送電端之功率因數。(8 分)
(三)該輸電線路之效率。(9 分)
二、某三相Δ-Y 連接 15 MVA、33/11 kV 之變壓器,由差動電驛(Differential Relay)所保護。請設計差動電驛的比流器(Current Transformer)之比例值,使得通過變壓器Δ側之循環電流不超過 5A。 (25 分)
(一)同步發電機提供之視在功率(Apparent Power)標么值。
(二)流經傳輸線路之電流。
(三)同步發電機輸出之電壓振幅值。
(四)同步發電機之同步功率係數(Synchronizing Power Coefficient) 。
(五) 電力系統之無阻尼振盪角頻率 ( Undamped Angular Frequency of Oscillation)。

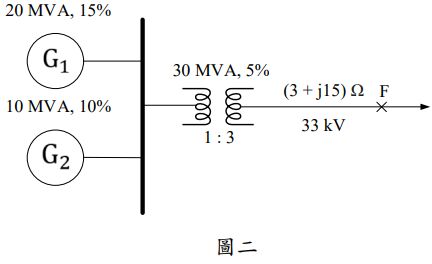

四、如圖二所示之電力系統,各設備之參數如圖上所標註。假設三相短路故障發生於 F 點位置。請計算此時之故障電流。(25 分)
