114年 - 13600 造園景觀乙級工作項目 01：製圖 101-136（2025/12/19 更新）#135386

科目：技檢◆造園景觀-乙級 | 年份：114年 | 選擇題數：36 | 申論題數：0

試卷資訊

所屬科目：技檢◆造園景觀-乙級

選擇題 (36)

複選題
101. 關於標高(水平標高)之敘述，下列何者正確？ (A)在平面圖表示立面或剖面高度的另一種方法 (B)通常用來描述建築物或地形的立面高度 (C)平面上某特定點與水平參考面的上下垂直距離 (D)等高線間的水平距離。

複選題
102. 製圖時，平面配置圖面必須包括？ (A)比例尺 (B)圖名 (C)圖例 (D)指北。

複選題
103. 曲線設計線條可適用於下列何者地形？ (A)山脈 (B)山脊 (C)緩坡 (D)平坦地。

複選題
104. 以下關於平面圖等高線之描述何者為真？ (A)等高間距是等高線間的水平距離 (B)等高線從不重疊 (C)現有等高線以實線表示 (D)兩條等高線可能分開以表示相同水平高。

複選題
105. 關於剖立面圖的描述何者為真？ (A)較遠的物體會以較深的線條來繪製較多的細部 (B)會有一條明顯的剖面輪廓線 (C)所有剖面可見之垂直物體，不論距離剖面線多遠，應以同一比例繪製 (D)需要在平面圖上標示剖面位置。

複選題
106. 以下何者非屬混凝土圖例 (A)

複選題
107. 以下關於軸側投影圖之描述何者為真？ (A)可藉由水平投影面(如平面圖)，加上物體的高度發展成立體圖 (B)可藉由垂直投影面(如立面圖)，加上物體的深度發展成立體圖 (C)軸側投影圖表現一空間時，可依照視覺比例調整平面和高度的比例，例如軸側投影圖的平面部分是以 1/100 的比例來畫，而高度則以 1/200 或 1/150 的比例繪製 (D)繪製前，必須先將平面圖轉成與水平線形成一角度(例如 30 度或 60 度) 。

複選題
108. 以下透視圖常見的專有名詞何者有誤？ (A)HL：水平線 (B)GL：地平線 (C)MP：測點 (D)CV：消點。

複選題
109. 關於尺寸標註的方式何者敘述有誤？ (A)在一份圖說中可任意採取不同的標註方式 (B)尺寸線必須較主體線重，使人容易閱讀 (C)所有標註的數字應以阿拉伯數字工程字書寫 (D)若尺寸之間過於擁擠，可將局部圖面放大後再予標註。

複選題
110. 以下關於比例尺的概念何者有誤？ (A)文字方式標示比例經過圖面縮放不會影響比例訊息的正確性 (B)圖例方式標示比例比文字方式標示比例更清楚易讀 (C)以 1/1000 的比例製圖時可將比例尺上 1/100 的數字後面各加一個零，而經過這些轉變後單位不變 (D)比例尺主要功能為測量放大或縮小尺寸的工具。

複選題
111. 下圖坡度表示何者為正確？

(A)1:3 (B)33% (C)12:1 (D)4:1 。

複選題

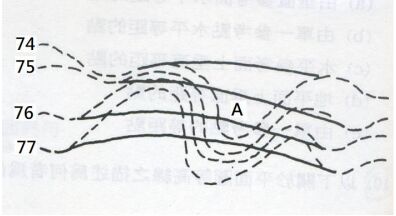

112. 點 A 在地形圖上位於

(A)原有排水洩洪道 (B)高點 (C)在挖方區域 (D)在填方區域。

【已刪除】複選題
113. (本題刪題)平面圖之 A 點表示為？

(A)等高線上下重疊 (B)山谷 (C)垂直面(D)平坦地。

複選題
114. 以下關於立面圖的描述何者為真？ (A)能夠同時表示垂直與水平兩方向的關係 (B)必須依照設定的尺度與比例 (C)人物可以充實圖面比例的可靠性及完整性 (D)立面圖的比例尺愈小，所需要描繪的元件愈詳細。

複選題
115. 下列何者關於透視圖的敘述，何者正確？ (A)一張透視圖須要先決定三項基本要件為景物、畫面及觀景者 (B)應透過透視原理逐步勾勒出透視圖外，不必須加上筆觸質感等繪圖表現技巧 (C)繪圖者可自己設定視線高度、位置及視角範圍 (D)大致可分為一點透視、兩點透視與三點透視。

複選題
116. 關於分析構想圖的敘述，下列何者為正確？ (A)使用不同粗細的線條或顏色來表示主次層級 (B)節點符號可標示重要出入口或地標物位置 (C)帶狀符號可說明基地內之特殊的環境因子 (D)大型喬木在分析構想圖中可先使用圓圈表示。

複選題
117. 以下關於平面與配置圖的敘述何者為正確？ (A)配置圖與平面圖皆屬於水平面投影圖 (B)配置圖是將空間全部元素平行投影至空中的垂直面上 (C)平面配置圖代表在同一張圖上能夠表現出不同層次的配置關係 (D)在製圖上，平面配置圖上的元素可分為硬體景觀元素、軟體景觀元素以及飾景物。

複選題
118. 關於輔助線的描述何者為正確？ (A)輔助線應越重越好，以看得清楚為原則 (B)輔助線的目的是用來打底稿 (C)比較理想的圖面是盡量保留輔助線(D)所畫出的輔助線須比完稿後的重線還要長。

複選題
119. 有關鉛筆製圖，以下敘述何者正確？ (A)旋筆的目的是為了使線條能夠粗細均勻 (B)畫短線時旋筆速度應較慢，畫長線時旋筆速度應較快 (C)應該使用 2B 筆蕊來畫輔助線 (D)畫圓弧或各種曲線時須藉由圓規、圈圈板、曲線尺、雲型板等工具來繪製。

複選題
120. 以下關於草圖的敘述何者正確？ (A)草圖代表的是設計的思考過程 (B)草圖階段主要在於構思使用材料 (C)草圖習慣上會以徒手畫為先 (D)草圖之自由度較高，並無限定線條之型式。

複選題
121. 平面配置圖的表現方式何者正確？ (A)應以不同粗細輕重線條表現圖面 (B)應利用影線、灰階、色彩表現面與體的關係 (C)植栽應依照粗、中、細線來畫其輪廓並以細線畫其質感 (D)通常結構物及設施物外緣收邊部分線條用單線表現即可。

複選題
122. 以下有關於陰影的表現方式何者正確？ (A)陰影的方向應配合圖上指北針依照太陽移動的軌道表現某時段的陰影 (B)通常能從陰影的長度猜測物體的相對高度 (C)通常設定的光源為平行光源 (D)在同一張圖上可選擇不同樣式的陰影表現，增加圖面的多樣性。

複選題
123. 關於斜投影的敘述何者正確？ (A)可依照投影角度的不同而分為軸側投影法以及等角投影法兩種 (B)此種畫法是表現二度空間的表現法 (C)等角投影與軸側投影主要差別在於投射角度不同 (D)等角投影法必須維持立體圖上其中一個夾角為 90 度，而軸側投影圖在圖中所有向度的夾角為 120度。

複選題
124. 下列關於繪圖類別的敘述何者正確？ (A)不管是何種圖面，除輪廓之外還需表現出其質感與陰影 (B)基本上繪圖的順序應該為基地調查圖→基地分析圖→設計概念圖→替選方案→總配置圖 (C)通常配置圖的比例不會因基地面積大小而有所不同 (D)細部設計的圖說內容應包括設施細部結構、放樣圖、整地、排水圖、植栽、燈具配置等。

複選題
125. 下列平面圖中，何者屬於硬鋪面？

(A)A (B)B (C)C (D)D 。

複選題

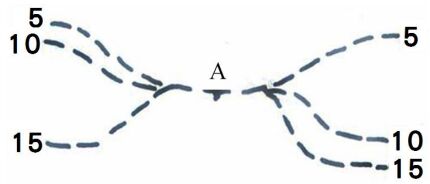

126. 如下等高線平面圖之 A 點表示為何？

(A)等高線上下重疊 (B)山谷 (C)垂直面 (D)平坦地。

複選題
127. 下列各圖之圓、曲線及角度的標註方式，何者正確？(A)

複選題

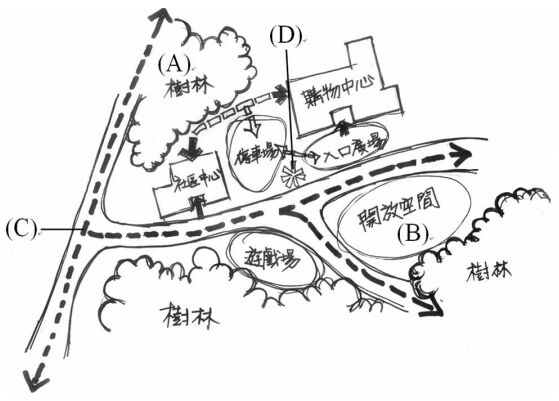

128. 如下圖，關於分析構想圖符號何者有誤？

(A)A 表示節點符號 (B)B 表示區域形符號 (C)C 表示帶狀符號 (D)D 表示線狀符號。

複選題

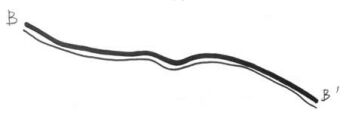

129. 如下圖所示，其 AA'剖面、BB'剖面何者較準確？

(A)AA'剖面：

(B)AA'剖面：

(C)BB'剖面：

(D)BB'剖面：

複選題

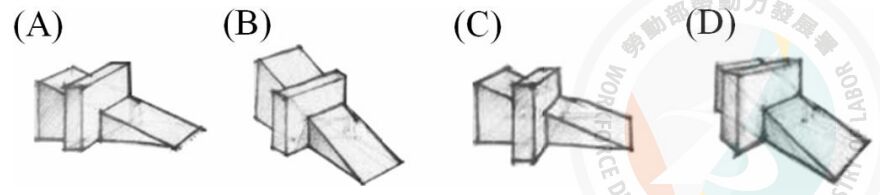

130. 下列各圖畫法哪些為正確？

(A)A 表示軸側投影圖 (B)C 表示等角投影圖(C)B 表示一點透視法 (D)D 表示兩點透視法。

複選題
131. 下列製圖用具名稱何者為正確？(A)

為勾配定規 (B)

為消線板 (C)

為曲線尺 (D)

複選題
132. 下列各磚塊舖面平面示意的形式名稱，何者正確？ (A)

為魚脊型 (B)

為丁字型 (C)

為人字型 (D)

為蓆紋型。

複選題
133. 以下工具線材料符號何者為磚？ (A)

複選題

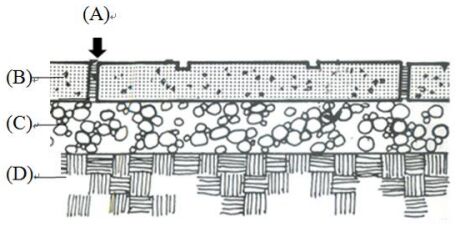

134. 下列何者標示錯誤？

(A)A 為勾縫 (B)B 為礫石級配 (C)C 土壤層 (D)D 級配混凝土。

複選題
135. 下列平面圖圖示及文字說明哪些為正確？(A)

複選題
136. 有關於階梯的設計(單位：英呎)，下列何者為較適當的設計表現？(A)
