114年 - 17000 機電整合丙級工作項目 06：自動化機構認識及裝配 1-50（2025/12/30 更新）#135862

科目：技檢◆機電整合-丙級 | 年份：114年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：技檢◆機電整合-丙級

選擇題 (50)

1. 齒輪傳動中，齒輪與軸之連接機件是 (A)滑塊 (B)彈簧 (C)鉚釘 (D)鍵。

2. 下圖為二種板狀金屬之接合，其接合方式為

(A)突緣接合 (B)圓緣接合 (C)插旋接合 (D)縐縮接合。

3. 下圖為二種板狀金屬之接合，其接合方式為

(A)突緣接合 (B)圓緣接合 (C)插旋接合 (D)縐縮接合。

4. 下圖為二種圓形零件之接合，其接合方式為

(A)突緣接合 (B)圓緣接合 (C)插旋接合 (D)縐縮接合。

5. 下圖為二種圓形零件之接合，其接合方式為

(A)突緣接合 (B)圓緣接合 (C)插旋接合 (D)縐縮接合。

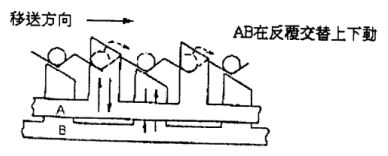

6. 下圖的機構能將零件分成等間距並帶動前進的設備，其名稱為

(A)日內瓦機構 (B)行走樑 (C)分度盤 (D)漏斗送料器。

7. 下圖的機構能將零件沿著螺旋軌道往外送料，並確保零件能以一定的方向供料，其名稱為

(A)日內瓦機構 (B)行走樑 (C)分度盤 (D)震動送料器。

8. 下圖的機構能將零件間歇迴轉移送，每迴轉一圈可 4 至 6 分割停駐，其名稱為

(A)日內瓦機構 (B)行走樑 (C)平版凸輪 (D)震動送料器。

9. 下圖為六個自由度的機構，其中有三個是 X、Y、Z 軸平移，另有三個是X、Y、Z 軸旋轉，此機構稱為

(A)日內瓦機構 (B)行走樑 (C)史都華平台 (D)滑台。

10. 下列何種機件無法於機構中傳達運動與動力 (A)齒輪 (B)凸輪 (C)導螺桿 (D)軸承。

11. 下列有關機件、機構與機械之敘述，何者錯誤？ (A)機構為機件之集合體(B)機械為機構之集合體 (C)軸承為一種固定機件 (D)機件必定為剛體。

12. 下列何者不是螺旋的主要功用？ (A)鎖緊機件 (B)調整機件的距離 (C)緩和衝擊 (D)傳達動力。

13. 下列何者不屬於撓性聯結器？ (A)套筒聯結器 (B)歐丹聯結器 (C)萬向接頭 (D)鏈條聯結器。

14. 兩軸互相平行但不在同一中心線上，且其偏心極微。當兩軸的轉速需要絕對相等時，最適合使用之聯結器為： (A)流體聯結器 (B)套筒聯結器 (C)歐丹聯結器 (D)凸緣聯結器。

15. 下圖的聯結器構造最簡單，適用於輕負荷動力傳動，是一種

(A)套筒聯結器(sleeve 或 collar coupling) (B)摩擦阻環聯結器(friction clip coupling) (C)凸緣聯結器(flange coupling) (D)分筒聯結器(split sleeve coupling) 。

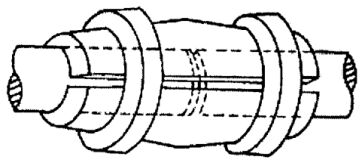

16. 下圖的聯結器將欲連接的兩軸，分別置入兩端呈錐狀的分裂圓筒，再配合內孔呈錐形的圓環套緊，然後經由機件間的摩擦力來傳達動力，是一種

(A)套筒聯結器(sleeve 或 collar coupling) (B)摩擦阻環聯結器(friction clipcoupling) (C)凸緣聯結器(flange coupling) (D)分筒聯結器(split sleevecoupling) 。

17. 下圖的聯結器常用於大型軸(25mm 以上)及高速精密機械之迴轉軸，是一種

(A)套筒聯結器(sleeve 或 collar coupling) (B)摩擦阻環聯結器(friction clipcoupling) (C)凸緣聯結器(flange coupling) (D)分筒聯結器(split sleevecoupling) 。

18. 下圖的聯結器利用兩個分裂的圓筒對合組成，以螺栓鎖緊，然後藉夾合之力將兩軸連接起來，是一種

(A)套筒聯結器(sleeve 或 collar coupling) (B)摩擦阻環聯結器(friction clip coupling) (C)凸緣聯結器(flange coupling) (D)分筒聯結器(split sleeve coupling) 。

19. 適用於兩軸中心線不在同一直線上，或允許兩軸有少量的平行失準、角度失準及端隙(軸向移動)，可防止扭歪與震動產生，是一種 (A)剛性聯結器 (B)柔性聯結器 (C)撓性聯結器 (D)流體聯結器。

20. 歐丹聯結器是一種 (A)剛性聯結器 (B)柔性聯結器 (C)撓性聯結器 (D)流體聯結器。

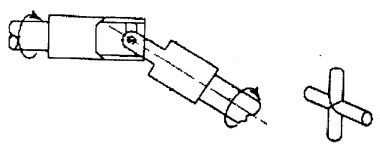

21. 下圖的萬向接頭是一種

(A)剛性聯結器 (B)柔性聯結器 (C)撓性聯結器 (D)流體聯結器。

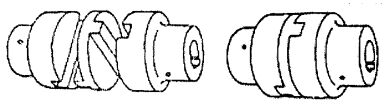

22. 下圖是一種

(A)分筒聯結器 (B)歐丹聯結器 (C)萬向接頭 (D)凸緣聯結器。

23. 圓盤離合器是屬於： (A)摩擦離合器 (B)電磁離合器 (C)確動離合器 (D)流體離合器。

24. 下列何者表示剛體機件上，以銷連接另一機件 (A)

25. 下列何者表示兩機件在樞軸相接，可以樞軸為中心各自擺動(A)

26. 下列何者表示曲柄(連桿)在固定軸擺動或旋轉 (A)

27. 下列何者表示三連桿相交於一點，而成為整體機構(A)

28. 下圖機構球面對是兩機件以球面接觸，一件靜止，另一件作球面運動，其自由度為

(A)1 (B)2 (C)3 (D)4 。

29. 下圖機構螺旋對是兩機件間同時具有直線與迴轉運動，其自由度為

(A)1 (B)2 (C)3 (D)4 。

30. 下圖機構滑動對是兩機件間僅作直線的往復運動，其自由度為

(A)1 (B)2 (C)3(D)4 。

31. 下圖機構迴轉對是兩機件間僅作迴轉運動，其自由度為

(A)1 (B)2 (C)3 (D)4 。

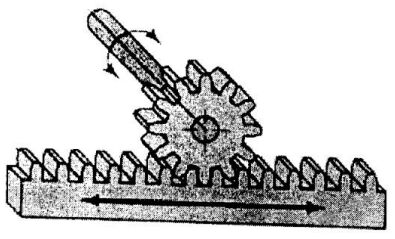

32. 下圖是一種

(A)直齒斜齒輪 (B)蝸線斜齒輪 (C)蝸桿與蝸輪 (D)齒條與小齒輪。

33. 下圖是一種

(A)直齒斜齒輪 (B)蝸線斜齒輪 (C)蝸桿與蝸輪 (D)齒條與小齒輪。

34. 下圖是一種

(A)直齒斜齒輪 (B)蝸線斜齒輪 (C)蝸桿與蝸輪 (D)齒條與小齒輪。

35. 下圖是一種

(A)直齒斜齒輪 (B)蝸線斜齒輪 (C)蝸桿與蝸輪 (D)齒條與小齒輪。

36. 下圖的工業機械手臂屬於何種座標形式

(A)直角座標式 (B)圓筒座標式 (C)關節手臂式 (D)極座標式。

37. 下圖的工業機械手臂屬於何種座標形式

(A)直角座標式 (B)圓筒座標式 (C)關節手臂式 (D)極座標式。

38. 下圖的工業機械手臂屬於何種座標形式？

(A)直角座標式 (B)圓筒座標式 (C)關節手臂式 (D)極座標式。

39. 下圖的工業機械手臂屬於何種座標形式

(A)直角座標式 (B)圓筒座標式 (C)關節手臂式 (D)極座標式。

40. 下圖的 SCARA 型工業機械手臂屬於何種座標形式

(A)直角座標式 (B)圓筒水平關節座標式 (C)關節手臂式 (D)極座標式。

41. 下圖為圓形振動送料器圓盤軌道形式，主要是分檢下列哪種物件的出料姿勢？

(A) (B) (C) (D) 。

42. 下圖為圓形振動送料器圓盤軌道形式，主要是分檢下列哪種物件的出料姿勢？

(A) (B) (C) (D) 。

43. 下圖為圓形振動送料器圓盤軌道形式，主要是分檢下列哪種物件的出料姿勢？

(A) (B) (C) (D) 。

44. 下圖為圓形振動送料器圓盤軌道形式，主要是分檢下列哪種物件的出料姿勢？

(A) (B) (C) (D) 。

45. 定位銷之設置宜 (A)於中心點一支 (B)中心線上二支 (C)最大距離二支 (D)最短矩離二支。

46. 於振動場合之二機件結合宜選用 (A)固定螺釘 (B)斜銷 (C)彈簧銷 (D)半圓鍵。

47. 欲攻製 M6X1.0 的內螺紋，宜先鑽的孔徑是 (A)4.0cm (B)5.0cm (C)6.0cm (D)7.0cm 。

48. 從斜坡道連續緊密送料至水平輸送帶，為避免工件瞬間大量落入，可裝置下列何種機構來處理？ (A)換向 (B)分離 (C)倉儲 (D)平移。

49. 騎腳踏車踩踏板的動作，是何種機構的運動？______ 機構。(A)搖桿-滑塊 (B)雙搖桿 (C)雙曲柄 (D)搖桿-曲柄

50. 一般而言，參考何種圖組裝機構是最為清楚 (A)三視圖 (B)剖面組立圖 (C)爆炸圖 (D)輔助圖。
