115年 - 18200 銑床─銑床項 丙級 工作項目 04：CNC 銑床-程式製作 1-50（2026/01/02 更新）#136056

科目：技檢◆銑床-銑床(項)-丙級 | 年份：115年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：技檢◆銑床-銑床(項)-丙級

選擇題 (50)

1. G17 G02 X22.5 Y30.9 I32.5 F100；表示刀具位移限定於 (A)XY 平面 (B)XZ平面 (C)YZ 平面 (D)任何平面均可 。
2. G27 主要目的是檢測 (A)刀具補正功能 (B)鏡像功能 (C)機械原點位置 (D)倍率功能 。
3. 直線與圓弧切削屬多軸同時控制，若 X、Y 軸進給率分別為 40mm/min、30mm/min，則進給率為 (A)30mm/min (B)40mm/min (C)50mm/min (D)60mm/min 。
4. 若Ｘ軸與Ｙ軸的快速移動速度均設定為 3000 ㎜/min，單節程式為 G91 G00X50.0 Y10.0;，則其在 XY 平面可能的路徑為 (A)先沿垂直方向，再沿水平方向 (B)先沿水平方向，再沿垂直方向 (C)先沿 45 度方向，再沿垂直方向 (D)先沿 45 度方向，再沿水平方向 。
5. 主軸定位是以下列何種指令表示 (A)M00 (B)M01 (C)M02 (D)M03 。
6. 下列何者為刀具補正值指令 (A)G30,G31,G32,G33 (B)G26,G27,G28,G29 (C)G41,G42,G43,G44 (D)G80,G81,G82,G83 。
7. G17 G02 X_ Y_ R20.0；其圓心角 (A)大於 180° (B)小於或等於 180° (C)大於270° (D)小於 270° 。
8. G19 係選擇 (A)ＸＹ平面 (B)ＸＺ平面 (C)ＹＺ平面 (D)曲面 。
9. G17 G01 X50.0 Y50.0 F1000；表示 (A)直線切削，進給率每分鐘 1000 轉(B)圓弧切削，進給率每分鐘 1000 轉 (C)直線切削，進給率每分鐘 1000 ㎜(D)圓弧切削，進給率每分鐘 1000 ㎜ 。
10. 程式指令中，輔助機能為哪一種 (A)T (B)S (C)M (D)F 。
11. 如左圖所示，採用補正指令為 (A)G42 (B)G44 (C)G41 (D)G45 。
12. G04 P1000；代表停留幾秒 (A)1000 (B)100 (C)10 (D)1 。
13. G90 G28 X10.0 Y20.0 Z30.0；中，X10.0、Y20.0、Z30.0 表示 (A)刀具經過之中間點座標值 (B)刀具移動距離 (C)刀具在各軸之移動分量 (D)機械座標值 。
14. 程式終了，且游標停在該指令處的是下列何者 (A)M01 (B)M00 (C)M02 (D)M30 。
15. 刀具長度補正指令為 (A)G41、G42 (B)G43、G44 (C)G51、G52 (D)G54、G55 。
16. 刀具半徑補正消除指令為 (A)G49 (B)G80 (C)G41 (D)G40 。
17. G90 G01 X_ Z_ F_；其中 X、Z 的值是表示終點 (A)絕對座標值 (B)增量值(C)向量值 (D)機械座標值 。
18. CNC 銑床加工程式中，下列何者為 G00 指令動作的描述 (A)刀具移動路徑必為一直線 (B)進給速率以 F 值設定 (C)刀具移動路徑依其終點座標而定 (D)進給速度會因終點座標不同而改變 。
19. G90 G28 X_ Z_；其中 X_ Z_的值是表示 (A)復歸點座標 (B)機械原點座標(C)程式原點座標 (D)中間點座標 。
20. CNC 銑床之進給率的單位通常為 (A)mm/min (B)mm/rev (C)rps (D)rpm 。
21. G91 G43 G01 Z-20.0 H01 F150；若 H01＝-5.0 其刀尖 Z 軸之實際移動距離為______㎜。(A)-15.0 (B)-20.0 (C)-25.0 (D)-30.0
22. CNC 銑床程式中，G04 指令之應用，下列何者為正確 (A)G04 X2.5 (B)G04Y2.5 (C)G04 Z2.5 (D)G04 P2.5 。
23. N0012 G92 X200.0 Y100.0 Z50.0；下列敘述何者錯誤 (A)N0012 可省略 (B)G92 為程式原點設定 (C)N0012 為程式序號 (D)G92 為絕對值設定 。
24. G17 G02 X50.0 Y50.0 R50.0；下列敘述何者正確？ (A)G02 為逆時針圓弧切削 (B)配合平面選擇，G02 為順時針圓弧切削 (C)圓弧起點至終點的圓心角大於 180° (D)配合平面選擇，G02 為逆時針圓弧切削 。

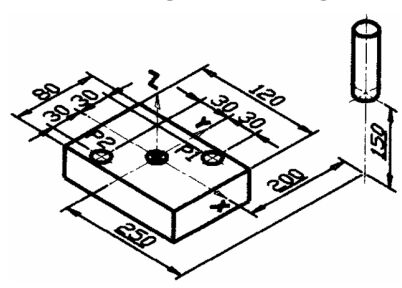

25. 如下圖所示，下列何者不正確

(A)執行程式 G92 X250.0 Y200.0 Z150.0；為程式原點設定 (B)座標 X250.0 Y200.0 Z150.0 為程式原點 (C)執行程式 G91G00 X250.0 Y200.0 Z150.0；可位移至程式原點 (D)執行程式 G90 G00 X-250.0 Y-200.0 Z150.0；可位移至程式原點 。

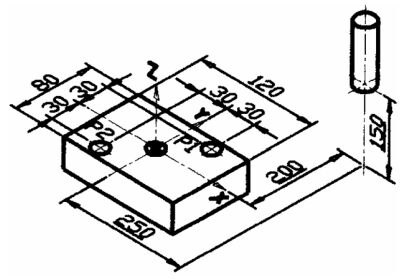

26. 如下圖所示，執行 G92 X250.0 Y200.0 Z150.0；下列何者錯誤
(A)G90 G00Z5.0 為安全高度 (B)P1 點座標為 X30.0 Y30.0 Z0.0 (C)P2 點座標為 X-30.0Y-30.0 Z0.0 (D)程式原點座標為 X250.0 Y200.0 Z150.0 。

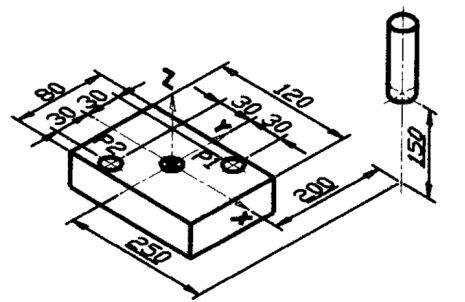

27. 如下圖所示，下列程式何者正確
(A)G92 X250.0 Y200.0 Z150.0； (B)G92 X-250.0 Y200.0 Z150.0； (C)G92 X-250.0 Y-200.0 Z150.0； (D)G92 X-250.0Y-200.0 Z-150.0； 。

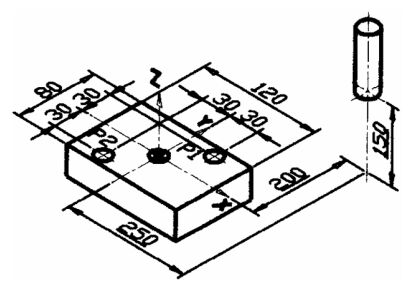

28. 如下圖所示，刀尖位於機械原點上，若執行程式 G92 X250.0 Y200.0Z150.0；G91 G43 Z5.0 H01；之後，刀尖距離工件表面高度為 5 ㎜，則H01 應為
(A)-150.00 (B)150.00 (C)5.00 (D)-5.00 。
29. CNC 銑床程式中，S1200 的單位是 (A)spm (B)rpm (C)rps (D)sps 。
30. 使主軸順時針旋轉的指令是 (A)G02 (B)G03 (C)M02 (D)M03 。
31. 程式停止的指令是 (A)M00 (B)M03 (C)M04 (D)M05 。
32. 可由 CNC 銑床操作者執行選擇性程式停止的指令是 (A)M00 (B)M01 (C)M03(D)M04 。
33. 與切削液有關的指令是 (A)M04 (B)M05 (C)M06 (D)M08 。
34. 程式執行結束，且程式回到起始單節的指令是 (A)M00 (B)M10 (C)M20 (D)M30 。
35. 增量值座標系統的指令是 (A)G90 (B)G91 (C)G92 (D)G93 。
36. 下列何項指令有刀具補正功能 (A)G45 (B)G54 (C)G74 (D)G94 。
37. 執行程式 G91 G28 X0 Y0；其動作為 (A)先回程式原點 (B)直接回歸 X 軸、Y 軸機械原點 (C)先回第二工作座標原點，再回歸機械原點 (D)先回Ｚ軸原點 。
38. 在 ZX 平面中，G03 的路徑是 (A)順時針 (B)逆時針 (C)直線 (D)快速定位 。
39. 圓弧切削用 I、J 表示圓心位置時，是以 (A)增量值 (B)絕對值 (C)G80 或 G81(D)G98 或 G99 表示。
40. 刀長補正值取消，宜用何種指令 (A)G49 (B)G49 H01 (C)G43 H01 (D)G44H01 。
41. G91 G01 G47 X10.0 D03 F100；程式中，若 D03 的值為 5.0，則執行後的位移量為_____㎜。 (A)5.0 (B)10.0 (C)15.0 (D)20.0
42. 下列何者是暫停指令 (A)G04 (B)G03 (C)G10 (D)G09 。
43. G91G03I-20.0F100;其圓弧中心夾角為 (A)等於 180 度 (B)大於 360 度 (C)等於360 度 (D)等於 270 度 。
44. G41 指令是 (A)負向刀長補正 (B)正向刀長補正 (C)刀徑補正向右 (D)刀徑補正向左 。
45. CNC 銑床加工程式中呼叫副程式的指令是 (A)G98 (B)G99 (C)M98 (D)M99 。
46. G91G43G01 Z10.0 H01 F200;若 H01=-100.0，則其刀尖沿 Z 軸位移量為 (A)110.0 (B)90.0 (C)-90.0 (D)-110.0 。
47. CNC 銑床加工程式欲暫停 3 秒，下列何者正確 (A)G04 X300 (B)G04 X300.0(C)G04 P3.0 (D)G04 X3.0 。
48. 下圖所示之圓弧刀具路徑的指令為
(A)G02 (B)G03 (C)G04 (D)G05 。
49. 圓弧切削路徑之圓心位置以增量表示，下列何者正確 (A)G91 G02 X_ Y_；(B)G90 G02 X_ Y_； (C)G02 X_ Y_ I_ J_； (D)G02 X_Y_R_； 。
50. 程式中執行 G90 之前，宜先執行下列何指令 (A)G54 (B)G91 (C)G81 (D)G82 。
