115年 - 20701 金屬帷幕牆-帷幕牆項丙級工作項目 02：圖說及規範之識讀 1-50（2026/01/07 更新）#136458

科目：技檢◆金屬帷幕牆-帷幕牆項-丙級 | 年份：115年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：技檢◆金屬帷幕牆-帷幕牆項-丙級

選擇題 (50)

1. 建築圖上符號"@"表示 (A)間距 (B)中心到中心 (C)番號 (D)大約值。

2. 鋼筋混凝土之簡寫符號為 (A)RC (B)PC (C)RB (D)SRC 。

3. 圖面中，GL 係代表 (A)地盤線 (B)地板線 (C)天花板線 (D)屋頂麵線。

4. 建築製圖尺度單位，原則上以______表示。 (A)公尺 (B)公分 (C)分厘 (D)台尺

5. 圖面沒有標示方向時，原則上以圖上端之方向為 (A)東 (B)西 (C)南 (D)北。

6. 房屋之外部主要裝修材料應標示於何種圖面上？ (A)平面圖 (B)立面圖 (C)剖面圖 (D)透視圖。

7. 工程圖樣內，建築面符號 B1 是指 (A)一般非結構梁 (B)地下一層 (C)一號螺栓 (D)一號結構梁。

8. 依 CNS 規定，結構圖符號 SRC 是指 (A)鋼筋混凝土造 (B)鋼構造 (C)鋼骨鋼筋混凝土造 (D)加強磚造。

9. 施工圖上『t=3.0 ㎜』表示 (A)長度=3 ㎜ (B)寬度=3 ㎜ (C)高度=3 ㎜ (D)厚度=3 ㎜。

10.

左圖圖號之"2"表示 (A)標準圖編號 (B)詳圖編號 (C)設備圖編號 (D)無意義。

11.

左圖圖號之"D-7"表示 (A)標準圖編號 (B)詳圖編號 (C)設備圖編號 (D)圖序之編號。

12.

左圖表示 (A)中心線 (B)座標線 (C)方向線 (D)剖面線。

13. 焊接符號

是表示 (A)現場焊接 (B)全周焊接 (C)焊道焊圓 (D)焊圓型板。

14. 焊接符號

是表示 (A)表面焊平 (B)背面焊平 (C)焊平焊 (D)焊仰焊。

15. 焊接符號

是表示斷續角焊各間斷距離為 (A)50 公厘 (B)100 公厘(C)150 公厘 (D)200 公厘。

16. 下列接頭形式為對接銲的是 (A)

17. 焊接接頭型式

稱為 (A)對接焊 (B)搭接焊 (C)角焊 (D)邊緣角焊。

18. 帷幕牆製圖中有關一次繫件、二次繫件鋼板焊接圖面上尺寸標註的單位為(A)公尺 (B)公寸 (C)公分 (D)公厘。

19.

左圖符號代表是 (A)橫拉窗 (B)推開窗 (C)推拉窗 (D)直軸窗。

20. 下圖符號代表是

(A)橫拉窗 (B)推開窗 (C)推拉窗 (D)直軸窗。

21. 圖樣內各圖之編號位置應在圖之 (A)上方 (B)下方 (C)左方 (D)右方。

22. 1/100 比例尺，單位公尺的圖樣量得一公分長線條應為 (A)10 公尺 (B)100 公分 (C)10 公分 (D)100 尺。

23. 建築物的樓層高度通常都標註在 (A)平面圖 (B)立面圖 (C)大樣圖 (D)配置圖。

24. 帷幕牆排水 S=1/30 之符號 S 表示 (A)坡度 (B)尺寸 (C)比例 (D)長度。

25. 建築圖應附下列何種圖，找圖較容易？ (A)標準圖 (B)設備圖 (C)索引圖 (D)指標圖。

26. 在單元式帷幕牆立面圖中，下圖標示係指

(A)垂直剖面之索引符號 (B)水平剖面之索引符號 (C)垂直剖面之細部詳圖 (D)水平剖面之細部詳圖。

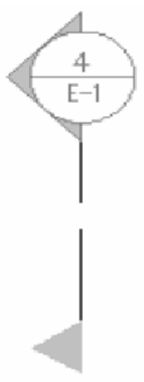

27. 在帷幕牆立面圖中，標示

表示該索引符號指向 (A)圖號 E1 之第 4 個圖 (B)圖號 4 之第 E1 個圖 (C)圖號 D10 之第 1 個圖 (D)圖號 1 之第 D10 個圖。

28. 下圖為單元式帷幕牆平面圖，圖中標示係指

(A)垂直剖面之索引符號 (B)水平剖面之索引符號 (C)垂直剖面之細部詳圖索引符號 (D)水平剖面之細部詳圖索引符號。

29. 下圖為單元式帷幕牆平面圖，圖中標示表示該索引符號指向

(A)圖號 D2 之第 2 個圖 (B)圖號 2 之第 D2 個圖 (C)圖號 D1 之第 2 個圖 (D)圖號 2 之第 D1個圖。

30. 下圖為帷幕牆剖面，圖中部位 A 係指

(A)混凝土樓版 (B)鋼樓版 (C)鋼梁 (D)混凝土梁。

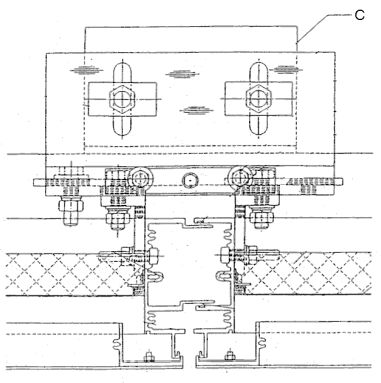

31. 下圖部位 C 係指

(A)帷幕牆橫料 (B)帷幕牆直料 (C)鋼構架橫梁 (D)鋼構架直柱。

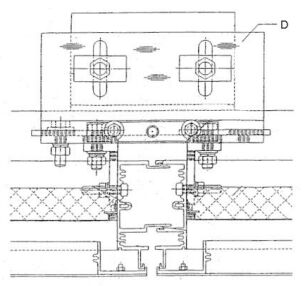

32. 下圖部位 D 係指

(A)帷幕牆之層間牆 (B)窗台內牆 (C)帷幕牆採光玻璃 (D)層間塞。

33. 放樣作業之基本高程會是由誰指定？ (A)帷幕牆承包商 (B)總承包商 (C)工地主任 (D)放樣工自行決定。

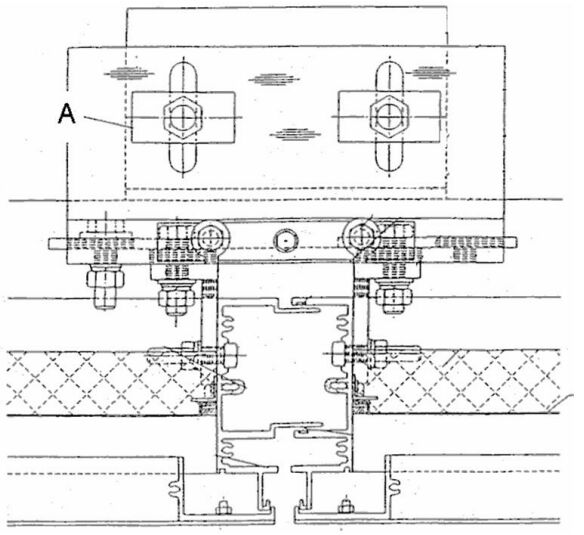

34. 下圖部位 A 係指

(A)帷幕牆橫料 (B)帷幕牆直料 (C)鋼構架橫料 (D)輕鋼架橫料。

35. 下圖為帷幕牆框架與玻璃關係之斷面示意圖，圖中部位 A 係指

(A)溝槽寬度 (B)溝槽深度 (C)玻璃寬度 (D)玻璃高度。

36. 下圖為帷幕牆框架與玻璃關係之斷面示意圖，圖中部位 B 係指

(A)溝槽寬度(B)框架溝槽深度 (C)玻璃寬度 (D)玻璃高度。

37. 下圖為帷幕牆框架與玻璃安裝之斷面細部詳圖，圖中部位 B 係指

(A)面預留縫 (B)玻璃墊塊高度 (C)崁入深度 (D)框架溝深。

38. 下圖為帷幕牆框架與玻璃安裝之斷面細部詳圖，圖中部位 C 係指

(A)面預留縫 (B)邊緣預留縫 (C)崁入深度 (D)框架溝深。

39. 下圖為帷幕牆框架與玻璃安裝之斷面細部詳圖，圖中部位 D 係指

(A)面預留縫 (B)玻璃 (C)膠條 (D)框架溝深。

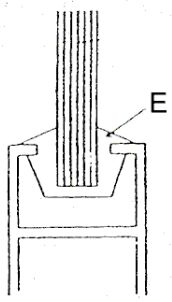

40. 下圖為帷幕牆框架與玻璃安裝之斷面細部詳圖，圖中部位 E 係指

(A)面預留縫 (B)板玻璃 (C)膠條或填縫劑 (D)框架溝深。

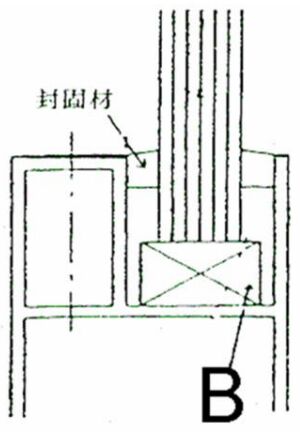

41. 下圖為帷幕牆框架與玻璃安裝之細部詳圖，圖中部位 B 係指

(A)泡棉填縫材(B)板玻璃 (C)PVC 壓條 (D)玻璃墊塊。

42. 下圖為帷幕牆層間塞處理方式之示意圖，圖中部位 A 係指

(A)混凝土樓版(B)層間塞 (C)裝飾板 (D)層間塞固定座。

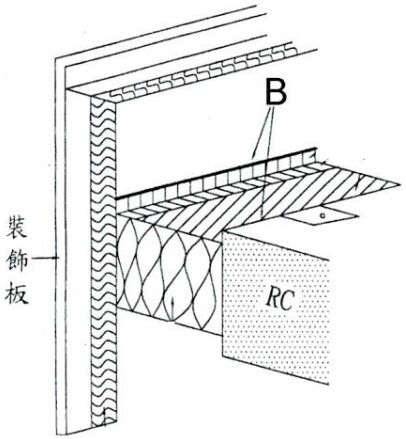

43. 下圖為帷幕牆層間塞處理方式之示意圖，圖中部位 B 係指

(A)防火阻煙劑(B)層間塞 (C)裝飾板 (D)層間塞固定座。

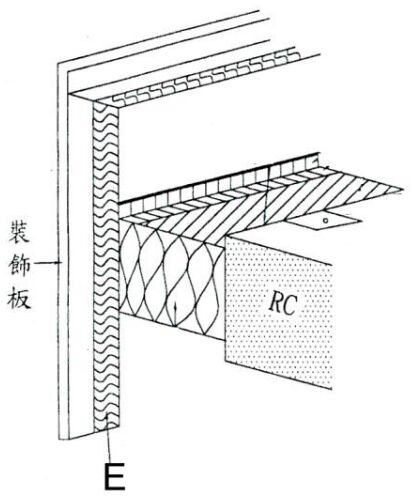

44. 下圖為帷幕牆層間塞處理方式之示意圖，圖中部位 E 係指

(A)防火隔熱岩棉(B)層間塞 (C)混凝土樓版 (D)鋁箔膠帶。

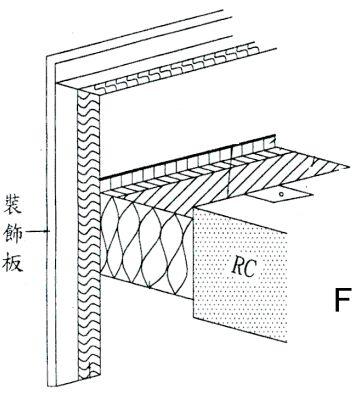

45. 下圖為帷幕牆層間塞處理方式之示意圖，圖中部位 F 係指

(A)層間牆 (B)層間塞 (C)混凝土樓版 (D)鋁箔膠帶。

46. 下圖為帷幕牆層平剖面詳圖，圖中部位 A 係指

(A)預埋件 (B)高低調整螺栓(C)鋸齒狀華司 (D)鋁固定座。

47. 下圖為帷幕牆層平剖面詳圖，圖中部位 C 係指

(A)預埋件 (B)高低調整螺栓(C)鋸齒狀車司 (D)鋁固定座。

48. 下圖為帷幕牆層平剖面詳圖，圖中部位 D 係指

(A)預埋件 (B)高低調整螺栓(C)鋸齒狀車司 (D)二次繫件。

49. 下圖為帷幕牆層平剖面詳圖，圖中部位 E 係指

(A)預埋件 (B)高程調整螺栓(C)鋸齒狀車司 (D)鋁固定座。

50. 下圖為帷幕牆層平剖面詳圖，圖中部位 F 係指

(A)氣密膠條 (B)鋁配料 (C)防火板 (D)防火隔熱岩棉。

申論題 (0)
