115年 - 20800 電腦輔助機械設計製圖丙級工作項目 03：尺度 51-106（2026/01/08 更新）#136509

科目：技檢◆電腦輔助機械設計製圖-丙級 | 年份：115年 | 選擇題數：56 | 申論題數：0

試卷資訊

所屬科目：技檢◆電腦輔助機械設計製圖-丙級

選擇題 (56)

51. 連續狹窄部位之尺度標註時，箭頭可畫成 (A)小三角形 (B)小圓點 (C)短斜線(D)省略不畫。

52. 前視圖可表示物體之高度與寬度，則側視圖可表示物體之 (A)深度、寬度(B)寬度、高度 (C)深度、高度 (D)深度、高度、寬度。

53. 下列正確中心線圓弧尺度標註為 (A)

54. 下列正確標註尺度數字方向為 (A)

55. 下列正確角度標註為 (A)

56. 於視圖上標註尺度，分為二種 (A)長度尺度與距離尺度 (B)方向尺度與角度尺度 (C)寬尺度與厚尺度 (D)大小尺度與位置尺度。

57. 1μm 等於 (A)0.1 ㎜ (B)0.01 ㎜ (C)0.001 ㎜ (D)0.0001 ㎜。

58. 表面織構符號之基本符號

，其θ角為 (A)60° (B)70° (C)40° (D)30° 。

59. 關於尺度標註之敘述，下列何者不正確？ (A)尺度應標註於兩視圖間 (B)為求慎重，重要尺度可在不同視圖重複標註 (C)尺度標註自視圖外由小至大，較長尺度線在較短尺度線外 (D)尺度線距離視圖之外部輪廓線約為數字字高的 2 倍。

60. 下列正確的去角標註為 (A)

61. 註解之指線正確的為 (A)

62. 工件大徑 28 ㎜，小徑 24 ㎜，錐度 1：20 的錐柄長為 (A)128 ㎜ (B)80 ㎜ (C)64 ㎜ (D)32 ㎜。

63. 中心線兼作尺度界線使用時，與輪廓相交處應 (A)不留間隙 (B)留 1 ㎜間隙(C)留 2 ㎜間隙 (D)留 5 ㎜間隙。

64. 繪圖比例 1:2，是指機件 40 ㎜長，而圖面上長度是 (A)10 ㎜ (B)5 ㎜ (C)40 ㎜(D)20 ㎜。

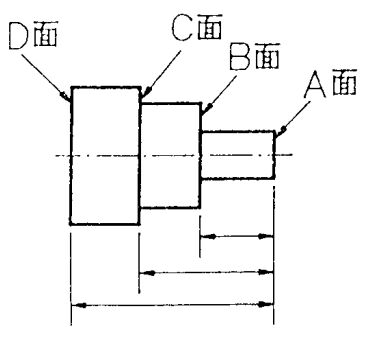

65. 如下圖所示之車削件，其長度尺度中，何者為基準面？

(A)D 面 (B)C 面 (C)B面 (D)A 面。

66. 中心線作尺度界線時，其延伸部分用的線條是 (A)粗實線 (B)中線 (C)一點細鏈線 (D)細實線。

67. 下列正確的半徑尺度標註為 (A)

68. 公用表面織構符號表示視圖中 (A)所有未標註之工件表面 (B)所有標註位置(C)所有特別限制之工件表面 (D)所有未加工部分之表面切削狀況。

69. 如下圖所示，尺度標註字高為「h」，其箭頭「a」長度為

(A)0.5h (B)h (C)1.5h (D)2h 。

70. 經切削後所得之表面，能以觸覺及視覺分別出殘留有明顯之刀痕者為 (A)精切面 (B)細切面 (C)粗切面 (D)光胚面。

71. 標註一平面之表面織構符號應 (A)各視圖均標示 (B)僅標於一視圖 (C)標註於兩視圖 (D)無任何限制。

72. 表面織構符號是表示 (A)尺度大小 (B)物體形狀 (C)表面粗糙度 (D)裝配情形。

73. 以圓周來定孔的中心，稱為孔位圓，下列正確的為(A)

74. 對稱圖形之圓，若以半視圖表示，在尺度標註時，下列那一圖形為正確？(A)

75. 在視圖中，如下圖所表示的為

(A)重要尺度 (B)參考尺度 (C)功能尺度 (D)修改尺度。

76. 在工作圖中，圖形比實物縮小 2 倍，則在比例欄填註 (A)1：2 (B)2：1 (C)2＝1 (D)1＝2 。

77. 錐度符號表示法，下列何者正確？ (A)

78. 下列正確圓弧尺度標註為 (A)

79. 如下圖所示，其錐度比為

(A)1：4 (B)1：6 (C)1：10 (D)1：14 。

80. 機件之理想幾何型態之外邊緣，由於機製或其他成型方法所殘留向外之偏差，稱為 (A)讓切 (B)銳邊 (C)毛頭 (D)避尖。

81. 機件之理想幾何型態之內邊緣，由於機製或其他成型方法所殘留向外之偏差，稱為 (A)讓切 (B)銳邊 (C)毛頭 (D)避尖。

82. 機件之理想幾何型態之內邊緣或外邊緣，由於機製或其他成型方法所殘留向內之偏差，稱為 (A)讓切 (B)銳邊 (C)毛頭 (D)避尖。

83. 機件之理想幾何型態之內邊緣或外邊緣，由於機製或其他成型方法所形成幾乎無任何偏差，稱為 (A)讓切 (B)銳邊 (C)毛頭 (D)避尖。

84. 下圖中(1)位置之值代表

(A)內邊緣型態及其尺度 (B)外邊緣型態及其尺度 (C)內外邊緣型態及其尺度 (D)內邊緣型態殘留向外之偏差。

85. 下圖中(2)位置之值代表

(A)內邊緣型態及其尺度 (B)外邊緣型態及其尺度 (C)水平方向之毛頭(避尖)或讓切及其尺度 (D)垂直方向之毛頭(避尖)或讓切及其尺度。

86. 下圖中(3)位置之值代表

(A)內邊緣型態及其尺度 (B)外邊緣型態及其尺度 (C)水平方向之毛頭(避尖)或讓切及其尺度 (D)垂直方向之毛頭(避尖)或讓切及其尺度。

87. 下圖外邊緣型態之毛頭為

(A)可向垂直方向凸出 0.3 (B)可向水平方向凸出0.3 (C)方向不定向凸出 0.3 (D)讓切可至 0.3 無毛頭。

88. 在表面織構符號中如右圖，

代表 (A)基本符號 (B)允許任何加工方法 (C)必須去除材料 (D)不得去除材料。

89. 在表面織構符號中，

表示 (A)基本符號 (B)允許任何加工方法 (C)必須去除材料 (D)不得去除材料。

90. 在表面織構符號中，

表示 (A)基本符號 (B)允許任何加工方法 (C)必須去除材料 (D)不得去除材料。

91. 在標註表面織構符號時，例如代號 Rz 與值 3.2 之間 (A)無須空格 (B)須有一空格 (C)須有兩空格 (D)只要有空格即可。

92.

左圖所示，下列敘述何者錯誤？ (A)R 輪廓算數平均值 0.4 (B)R 輪廓最大高度值 0.4 (C)16%-規則 (D)評估長度為取樣長度的 5 倍。

93.

左圖所示，下列敘述何者錯誤？ (A)R 輪廓最大高度值 0.2 (B)16%-規則 (C)最大-規則 (D)評估長度為取樣長度的 5 倍。

94.

如左圖所示，其中 M 代表 (A)表面紋理呈傾斜交叉 (B)表面紋理呈放射狀 (C)表面紋理呈多方向 (D)表面紋理呈凸起之細粒狀。

95. 單一零件圖中，假如大多數表面有相同表面織構符號時，如

應標註在 (A)零件圖右下角 (B)零件圖上方 (C)標題欄附近(D)零件圖件號右側。

96. 多個零件的圖中，各零件假如大多數表面有相同表面織構符號時，如

應標註在 (A)各零件圖右下角 (B)各零件圖上方 (C)標題欄附近 (D)各零件圖件號右側。

97.

左圖所示，其中 0.008-0.8 代表 (A)最大高度值在 0.008-0.8 間 (B)算數平均值在 0.008-0.8 間 (C)傳輸波域 0.008-0.8 (D)評估長度為 0.8，取樣長度為 0.008 。

98.

左圖所示，下列敘述何者錯誤？ (A)R 輪廓算數平均值為 3.2 (B)R 輪廓算數平均值為 3 (C)必須去除材料 (D)傳輸波域 0.0025-0.8 。

99. 如下圖所示，下列敘述何者正確？

(A)W 輪廓算數平均值為 3 (B)取樣長度為 10 (C)W 輪廓算數平均值在 0.8-25 間 (D)評估長度為取樣長度的 3 倍。

100.

左圖所示，下列敘述何者錯誤？ (A)有雙邊上下限界 (B)上限界最大高度為 3.2 (C)下限界 16%規則 (D)上限界最大規則。

101. 保持前次加工程式所形成的表面，不得去除材料的表面織構符號為 (A)

102.

左圖所示，其中 e 位置代表 (A)表面紋理和方向 (B)加工裕度 (C)表面織構要求 (D)加工方法。

103. 下圖所示，其中 a 位置代表

(A)表面紋理和方向 (B)加工裕度 (C)表面織構要求 (D)加工方法。

104. 如下圖所示，其中 d 位置代表

(A)表面紋理和方向 (B)加工裕度 (C)表面織構要求 (D)加工方法。

105.

左圖所示，其中符號代表 (A)表面紋理和方向 (B)加工裕度 (C)投影視圖上封閉輪廓線所有表面 (D)加工方法。

106. 當工件輪廓(投影視圖上封閉輪廓線)所有表面有相同織構時，其符號為 (A)

申論題 (0)
