115年 - 20800 電腦輔助機械設計製圖 丙級 工作項目 04：標準機件 101-134（2026/01/08 更新）#136512

科目：技檢◆電腦輔助機械設計製圖-丙級 | 年份：115年 | 選擇題數：34 | 申論題數：0

試卷資訊

所屬科目：技檢◆電腦輔助機械設計製圖-丙級

選擇題 (34)

101. 方鍵的寬高相等，其寬或高約等於軸直徑的 (A)1/5 (B)1/4 (C)1/3 (D)1/2 。
102. 平鍵組合時的高度，埋於鍵座內約為鍵高之 (A)1/4 (B)1/3 (C)1/2 (D)2/3 。
103. 帶頭斜鍵的斜度為 (A)1：100 (B)1：50 (C)1：20 (D)1：10 。
104. 下列何者為正確的正齒輪組合畫法？ (A) (B) (C)(D) 。
105. 下列何者為正確的正齒輪組合畫法？ (A) (B) (C)(D) 。
106. 是 (A)Ｅ形扣環 (B)孔用Ｃ形扣環 (C)軸用Ｃ形扣環 (D)軸用Ｃ形同心扣環 。
107. 是 (A)Ｅ形扣環 (B)孔用Ｃ形扣環 (C)軸用Ｃ形扣環 (D)軸用Ｃ形同心扣環 。
108. 下圖是
(A)Ｅ形扣環 (B)孔用Ｃ形扣環 (C)軸用Ｃ形扣環 (D)軸用Ｃ形同心扣環 。

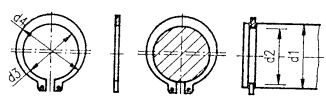

109. 左圖扣環的公稱直徑是 (A)d1 (B)d2 (C)d3 (D)d4 。

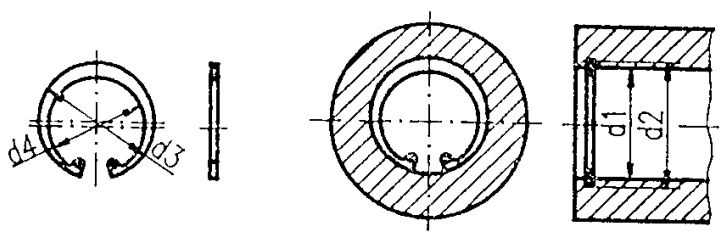

110. 下圖扣環的公稱直徑是
(A)d1 (B)d2 (C)d3 (D)d4 。
111. 左圖扣環的公稱直徑是 (A)d1 (B)d2 (C)d3 (D)d4 。
112. 下列何者為正確的螺旋齒輪的齒之方向的畫法？ (A) (B) (C) (D)。
113. 拉伸彈簧之全長，下列何者標註為正確？ (A) (B) (C)(D) 。
114. 左圖為 (A)拉伸彈簧 (B)壓縮彈簧 (C)皿形彈簧 (D)渦卷彈簧 。
115. 左圖為 (A)拉伸彈簧 (B)壓縮彈簧 (C)皿形彈簧 (D)渦卷彈簧 。
116. 的符號為 (A)拉伸彈簧 (B)壓縮彈簧 (C)扭轉彈簧 (D)渦卷彈簧 。
117. 的總圈數為 (A)4 (B)5 (C)6 (D)7 。
118. 的有效圈數為 (A)4 (B)5 (C)6 (D)7 。
119. 扭轉彈簧承受負荷時的變位其單位為 (A)公釐 (B)角度 (C)公斤 (D)百分比 。
120. 壓縮彈簧承受負荷時的變位其單位為 (A)公釐 (B)角度 (C)公斤 (D)百分比 。
121. 環首疊板彈簧的簡易表示法為 (A) (B)(C) (D) 。
122. 壓縮彈簧兩端磨平的主要目的，是為了 (A)美觀 (B)整齊 (C)節省材料 (D)增加接觸面 。
123. 常用於鐘錶及玩具上，作為儲存能量之用的是 (A)拉伸彈簧 (B)壓縮彈簧 (C)皿形彈簧 (D)渦卷彈簧 。
124. 彈簧不受外力作用下之長度，稱為 (A)彈簧長度 (B)實際長度 (C)自由長度 (D)工作長度 。
125. 下列何者為正確的蝸桿畫法？ (A) (B) (C) (D)。
126. 左圖為 (A)螺旋齒輪 (B)蝸桿 (C)蝸輪 (D)傘齒輪 。
127. 直線型栓槽軸的端視圖表示法為 (A) (B) (C) (D) 。
128. 左圖的鉚接方式為 (A)搭接 (B)對接 (C)連接 (D)接合 。
129. 下圖的鉚接方式為
(A)搭接 (B)對接 (C)連接 (D)接合 。
130. 工廠鑽鉚釘直孔的符號為 (A) (B) (C) (D) 。
131. 工廠鑽兩側錐坑孔的符號為 (A) (B) (C) (D) 。
132. 工廠鑽直孔現場鉚接的符號為 (A) (B) (C) (D) 。
133. 的符號為 (A)工廠鑽直孔，工廠鉚接 (B)工廠鑽直孔，現場鉚接 (C)工廠鑽錐坑孔，現場鉚接 (D)現場鑽直孔，現場鉚接 。
134. 左圖的右側視圖為 (A) (B) (C) (D)。
