115年 - 21300 陶瓷手拉坯 丙級 工作項目 03：識圖 1-57（2026/01/09 更新）#136673

科目：技檢◆陶瓷手拉坯-丙級 | 年份：115年 | 選擇題數：57 | 申論題數：0

試卷資訊

所屬科目：技檢◆陶瓷手拉坯-丙級

選擇題 (57)

1. 下列何種角度無法由丁字尺配合一組三角板畫出？ (A)15° (B)50° (C)75 (D)105° 。
2. 下列何者不是三角板的內角角度？ (A)30° (B)45° (C)60° (D)75° 。
3. A3 圖紙規格為下列何者？(單位：mm) (A)210×297 (B)297×420 (C)420×594(D)841×1189 。
4. A2 圖紙的面積是 A5 圖紙面積的 (A)2 倍 (B)4 倍 (C)5 倍 (D)8 倍 。
5. A1 圖紙的面積為 (A)2m² (B)1m² (C)0.5m² (D)0.2m² 。
6. A 系列紙張之長邊與短邊的比為 (A)1：2 (B)2：1 (C)1： √2 (D)  √2：1 。
7. 圖框線是用下列何種線條表示？ (A)粗實線 (B)鏈線 (C)細實線 (D)虛線 。
8. 使用丁字尺和三角板，最多可將一個圓分成幾等分？ (A)8 (B)10 (C)24 (D)36 。
9. 丁字尺主要的功用是畫何種線條為主？ (A)十字線 (B)水平線 (C)垂直線 (D)斜線 。
10. 下列何種鉛筆筆心最軟？ (A)6H (B)2B (C)HB (D)6B 。
11. 下列何種鉛筆所繪的線條最黑？ (A)4H (B)H (C)HB (D)F 。
12. 下列何者是用來量取等長度線段製圖儀器？ (A)比例尺 (B)圓規 (C)樑規 (D)分規 。
13. 使用兩塊三角板邊靠邊，一塊固定一塊緊靠滑動可畫出 (A)擺線 (B)正方形(C)橢圓 (D)平行線 。
14. 同時要畫許多同心圓時，應先畫 (A)中間的圓 (B)最小的圓 (C)最大的圓 (D)任何一個圓開始都可以 。
15. 下列何者為圖學上不實用的比例？ (A)1：5 (B)1：3 (C)1：2 (D)2：1 。
16. 虛線的連接畫法，下列何者正確？ (A) (B) (C) (D)。
17. 下列何種線條是以細鏈線繪製？ (A)中心線 (B)虛線 (C)尺度線 (D)尺寸界線 。
18. 下列何種線條使用中線繪製？ (A)中心線 (B)虛線 (C)輪廓線 (D)尺寸線 。
19. 下列何種線條屬於粗線？ (A)剖面線 (B)輪廓線 (C)中心線 (D)尺寸界線 。
20. 隱藏線的線條是 (A)粗線 (B)中線 (C)細線 (D)沒有規定 。
21. 假想線使用何種線條繪製？ (A)細鏈線 (B)虛線 (C)細實線 (D)輪廓線 。
22. 下列何者線條是以虛線繪製？ (A)隱藏線 (B)中心線 (C)指線 (D)尺寸線 。
23. 若同視圖之一條線上有中心線、虛線、輪廓線重疊，應畫 (A)細實線 (B)中線 (C)粗實線 (D)畫那一條都可以 。
24. 第一象限投影法，就是 (A)第一角法 (B)第二角法 (C)第三角法 (D)第四角法 。
25. CNS 採用的三視圖製圖法為 (A)第一角法 (B)第二角法 (C)第三角法 (D)第四角法 。
26. 三視圖最常用的投影法為 (A)斜視圖法 (B)正投影法 (C)透視圖法 (D)照相法 。
27. 如左圖所示之前視圖，不可能是下列何者？ (A)(B) (C) (D) 。
28. 如左圖所示之前視圖，下列何者正確？(A) (B) (C) (D) 。
29. 如左圖所示之前視圖，下列何者正確？ (A) (B)(C) (D) 。
30. 左側視圖畫法是採用 (A)第一角法 (B)第二角法 (C)第三角法 (D)第四角法 。
31. 左側視圖畫法是採用 (A)第一角法 (B)第二角法 (C)第三角法 (D)第四角法 。
32. 繪圖比例 1：2 時若圖形長為 10mm，則實物件長為 (A)10mm (B)20mm (C)40mm (D)80mm 。

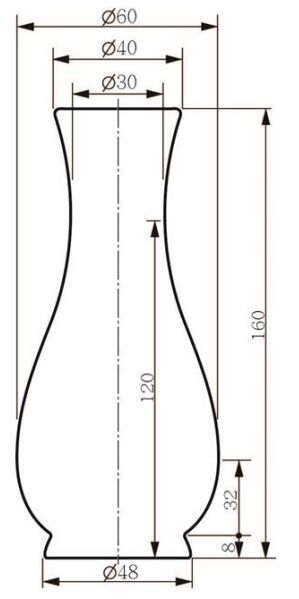

33. 下圖為手拉坯小花瓶工作視圖，下列描述何者錯誤？

(A)是小花瓶的前視圖(B)是小花瓶的側視圖 (C)只要一個視圖便可說明小花瓶大小 (D)小花瓶是扁瓶 。
34. 下列何者為左圖正確的半剖視圖？(A) (B) (C) (D) 。
35. 有關下圖敍述下列何者正確？

(A)割面出現在俯視圖 (B)此圖為全剖視圖 (C)此圖為旋轉剖視圖 (D)割面線為一直線 。
36. 長物體製圖時可將其形狀無改變的部分中斷，斷裂處使用何種線條？ (A)剖面線 (B)折斷線 (C)中心線 (D)指線 。
37. 全剖視圖就是用割面線將物件切除 (A)全部 (B)四分之三 (C)二分之一 (D)四分之一 。
38. 將旋轉剖面移至圖外繪製的繪法稱為 (A)全剖面 (B)移轉剖面 (C)旋轉剖面 (D)透視半剖面 。
39. 尺寸標註時，直徑的標示符號為 (A)α (B)β (C)γ (D)ψ 。
40. 尺寸標註時，半徑的標示符號為 (A)α (B)β (C)R (D)ψ 。
41. 下列何種線條會可能同時存在粗及細兩種線線？ (A)割面線 (B)折斷線 (C)指線 (D)假想線 。
42. 根據 CNS 規定，製圖尺寸標註單位為 (A)km (B)m (C)cm (D)mm 。
43. 使用丁字尺和一組三角板，可作 ______度的倍角。(A)10 (B)15 (C)20 (D)25
44. A4 圖紙規格為下列何者？（單位：mm） (A)210×297 (B)297×420 (C)420×594 (D) 841×1189 。
45. 製圖常用的筆心的硬度，較常用的是 (A)6H (B) 2B (C) HB (D)6B 。
46. 要得到一個圓的圓心，何者較為準確？ (A)使用直尺量取直徑，再取中點(B)用直尺畫兩條最長且相交的直線，交點即是圓心 (C)用目視法 (D)取此圓的兩個弦的垂直平分線交點 。
47. 依據 CNS 的規定，線條分為粗中細三種粗細，請問下列何者敘述不正確？(A)可見輪廓線用粗線 (B)中心線用細線 (C)折斷線用粗線 (D)隱藏線用中線 。
48. 使用圓的半徑，可以將此圓周平分______等分。(A)5 (B)6 (C)7 (D)8
49. 在一個對稱的視圖上，半剖視圖就是用割面線將物件切除 (A)全部 (B)四分之三 (C)二分之一 (D)四分之一 。
50. 尺寸標註時，斜度標示符號為 (A) (B)S (C)R (D)□ 。
51. 尺寸標註時，球體標示符號為 (A) (B)S (C)R (D)□ 。
52. 尺寸標註時，正方形符號標示 (A) (B)S (C)R (D)□ 。
53. 在尺度的標註上，何者正確？ (A) R40 (B)20ψ (C)20R (D)40□ 。
54. 在尺度的標註上，ψ20 是表示此圓形？ (A)半徑 20mm (B)直徑 20mm (C)半徑 10cm (D)直徑 20cm 。
55. 有一球體，直徑 70mm，在尺度的標註上，應如何標示？ (A)SR70 (B)Sψ70(C) R70 (D) ψ70 。
56. 有一正方柱體，底邊正方形邊常為 70mm，在尺度的標註上，應如何標示？ (A)SR70 (B)Sψ70 (C) R70 (D)□70 。
57. 若圖面上的長度是以何者為單位時，在標註尺寸的數字旁不必加註單位 (A)km (B) m (C) cm (D) mm 。

申論題 (0)
