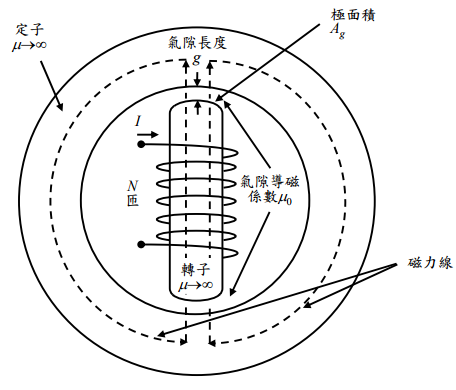

【已刪除】一、下圖所示為一基本同步電機之磁路。若假設轉子與定子鐵心之導磁係數為無限大 (µ→∞)，試求氣隙之磁通量 φ（韋伯）及磁通密度 Bg（韋伯/公尺2 ），當 I = 10 安培 ，N = 1000，g = 1 公分，及 Ag = 2000 (公分) 2。（20 分）
⑴當負載為滿載之 50%時電動機之轉速。
⑵當負載為滿載之 125%時電動機之轉速。
三、一個 3 相，220 伏特，10 馬力，60 赫，6 極，定子為 Y 結線之感應電動機有下列換 算至定子之常數，單位為每相歐姆數：
  r1 = 0.294   r2 = 0.144
 x1 = 0.503   x2 = 0.209   xφ =13.25
若摩擦損、風損、及鐵損之總損失可假設是常數，其值約為 403 瓦特，不隨負載而 變，激磁支路之並聯電導 m g 也省略不計。在轉差率為 2.0%時，若電動機操作於額 定電壓與頻率，試求電動機之轉速、輸出轉矩、功率及定子電流。（20 分）
⑴功率因數為 1.0。
⑵功率因數為 0.75 滯後。
五、一個 3 相，115 伏特，5 馬力，60 赫，6 極，定子為 Y 結線之繞線轉子感應電動機 ，換算到定子每相的各項常數如下：
 R1 = r2 = 0.075 歐姆
 X1 = x2 = 0.25 歐姆
（R1+jX1=(r1+jx1)與 jxφ並聯之等效值）
起動時，若欲使電動機於 s = 1 及 s = 1/2 時之各點可達最大轉矩，試求在前述各點 （s = 1 及 s = 1/2）上應各加入若干起動電阻 rs 於轉子電路中（上述 s 為轉差率）？ （20 分）
