97年 - 097年原住民族4等機械原理概要#48940
科目：
機械原理（機械概論、大意） |
年份：
97年 |
選擇題數：
0 |
申論題數：
8
試卷資訊
所屬科目：
機械原理（機械概論、大意）
選擇題 (0)
申論題 (8)
⑴1.鉚釘常用什麼材料來製成？（2 分） 2.目前常用什麼方式，來取代鉚釘的固定方式？（2 分） 3.鉚釘與螺紋扣件的比較，其優、缺點為何？（4 分）
⑵有一螺旋彈簧，受軸向力 100N（牛頓），彈簧外徑為 4.5cm，線之直徑為 5mm ，求彈簧所受最大應力為多少（N/cm
2
）？（12 分）註：若彈簧線為圓形線，扭矩所產生的剪應力為
，但依Wahl氏修正之最大剪應力為 τ
max
=
，其中T：扭矩；r：扭轉力與旋轉中心之距 離； J
0
：圓形截面積的慣性矩（
）；F：彈簧軸向力；d：彈簧線之直徑 ；D：彈簧的平均直徑；K：Wahl氏的應力集中係數（
）， C＝D/d。

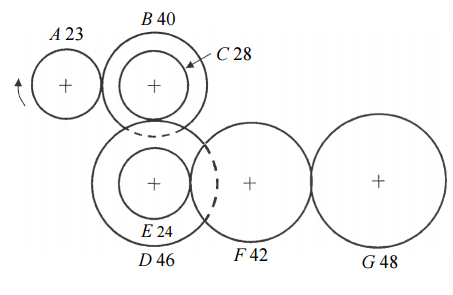

二、如圖所示之定軸齒輪系中，齒輪 A 為 23 齒、同軸齒輪 B 與 C 分別有 40 齒與 28 齒 、同軸齒輪 D 與 E 分別有 46 齒與 24 齒、齒輪 F 有 42 齒、齒輪 G 有 48 齒，齒輪 A 為主動輪，順時針方向轉動，轉速為 1200 r.p.m.，求該齒輪系的輪系值和齒輪 G 之轉速。（20 分）

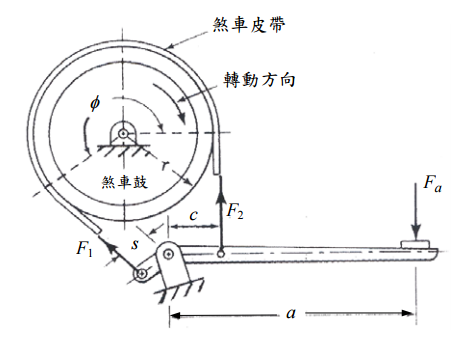

三、下圖為差動式皮帶煞車裝置，皮帶寬為 w，皮帶與煞車盤之間的最大面壓力為 pmax （單位為 N/mm
2
），皮帶纏繞角度為 φ ，面摩擦係數為μ，請利用已知的參數 （ pmax ,w, φ ,r,μ,a,c,s）推導出煞車扭矩 T 以及煞車致動力 F
a
。（20 分）
⑴請將此圖畫在答案卷上，並標示出壓力角（ φ ）及基圓半徑（R
b
）。（10 分）
⑵在不改變從動件位移曲線下，若將凸輪基圓半徑增加，壓力角會增加還是減少？ （5 分）
⑶若希望凸輪推動從動件之作用力增大，壓力角應增加還是減少。（5 分）
五、剪刀、鍘刀及筷子為日常生活常用的工具，試以槓桿原理分別說明其作動方式的 差異。（20 分）
