97年 - 097年地方4等_電力工程#33914

科目：輸配電學 | 年份：97年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：輸配電學

選擇題 (0)

申論題 (5)

一、三相完全換位之 345kV，及 200km 之中程輸電線，採成束導體每束有二個 795,000 cmil 26/2 ACSR 導體，已知正常線路常數 z = 0.032+j0.35 Ω/km， y = j4.2×10 −6 S/km，試求標稱（nominal）π 型電路之 A、B、C、D 參數。（20 分）
二、一個三相系統在故障時所量到之電流如下：
IA = 150∠45°A，IB = 250∠150°A，IC = 100∠300°A
試計算其正相序、負相序及零相序電流。（20 分）

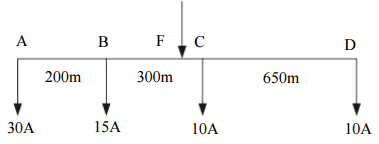

【已刪除】三、如下圖所示的單相 2 線式低壓幹線 A D 供給電燈負載，A、B、C、D 各點的負載電 流，以及負載點間的距離如圖所示。今由此低壓幹線中的 F 點供電，試求 F A 與 F D 間電壓降相同的 F 點位置，假設電線的粗細全線皆一樣，且電線的電抗不計。 （20 分）
四、單相 2 線式的交流配電線，電線 1 條的電阻 0.15Ω，電抗 0.25Ω。其負載端之電 壓及功率分別為 100 V 及 3kW，功率因數 1.0。試計算該配電線供電點的電壓。 （20 分）
五、請列出各種中性點接地的方式。（20 分）
