97年 - 97 專技高考_水利工程技師：渠道水力學#33768

科目：公職◆渠道水力學 | 年份：97年 | 選擇題數：0 | 申論題數：8

試卷資訊

所屬科目：公職◆渠道水力學

選擇題 (0)

申論題 (8)

⑴請計算深槽與左槽之平均流速及全槽之流量。（15 分）
⑵請計算全槽之能量係數（energy coefficient）α。（5 分）
⑶請計算全槽之曼寧糙率係數。（5 分）

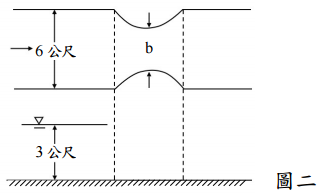

【已刪除】二、如圖二所示之水平渠床，矩形斷面之渠道，寬度 6 公尺。渠道中有一束縮段，矩形 斷面，最窄處之寬度 b。流量為 40 立方公尺／秒，上游水深為 6 公尺時，請計算不 會發生阻塞（choke）作用之 b 之最小值。但忽略能量損失，且能量係數取為 1.0。 （25 分）
⑴流量為 5 立方公尺／秒時，則渠道之縱向水面（longitudinal profile）為 M1，M2， S1 或 S2？何故？（10 分）
⑵流量為 15立方公尺／秒時，則渠道之縱向水面為 M1，M2，S1或S2？何故？（10分）

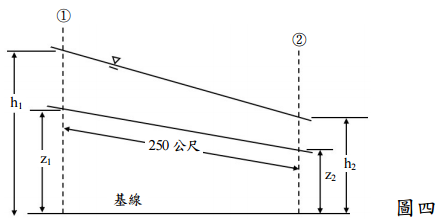

【已刪除】四、如圖四所示之渠道，間距 250 公尺之①②二斷面均為矩形，寬度均為 50 公尺，曼寧 糙率係數同為 0.02，①之底床高程 z1為 10.5 公尺，②之底床高程 z2為 10.0 公尺。 請計算：①之水位 h1為 13.5 公尺，②之水位 h2為 12.8 公尺時之流量。（20 分）

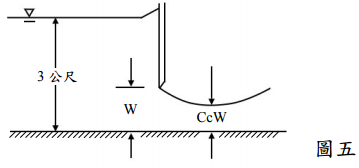

【已刪除】五、如圖五所示之直立下射式閘門設置於渠床水平之矩形斷面渠道，寬度 5 公尺，閘門 上游水深 3 公尺，閘門開度 W 為 0.6 公尺，出口水流之脈縮係數 Cc 為 0.61，請計 算流量。但忽略閘門上游與脈縮斷面間之能量損失。（10 分）
