97年 - 97 專技高考_造船工程技師：造船設計（包括造船原理）#37317

科目：技師◆造船設計 | 年份：97年 | 選擇題數：0 | 申論題數：12

試卷資訊

所屬科目：技師◆造船設計

選擇題 (0)

申論題 (12)

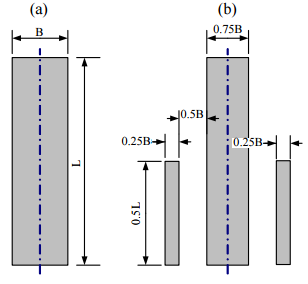

【已刪除】一、有一駁船（barge）其船長與船寬分別以 L 及 B 表示，如圖(a)所示；若將該船改成 三體船（trimaran）之形式如圖(b)， 請計算兩種情況之 metacentric radii BM 及 二者之比值。圖(a)、(b)兩種情況排水量相同。（20 分）
二、船舶總阻力之分量為何？請就 Froude 方法及 form factor 方法加以說明。（20 分）
⑴迴旋圈操縱（turning circle manoeuvre）
⑵迴旋直徑（tactical diameter）
⑶迴旋縱距（Advance）
⑷蛇航試驗（zig-zag test）
四、⑴乾舷之定義為何？
⑵影響乾舷大小之船形幾何參數有那些？
⑶依國際載重線公約（ILLC）計算乾舷有所謂的 B-60 或 B-100 船舶，請說明其條 件及內容為何？
⑴船殼重量 WH = 0.84LBP(B+D)
⑵艤裝重量 WO = 1500 + 0.1175[LBP(B+D)－10300]
⑶輪機及電機重量 WM = 450 + 0.082(MCR－5000)
以上算得知重量單位皆為 t（噸），若輕載重量預留餘裕 WR =160t，假設該船之載 重量與排水量之比 DW/△=0.8175，請求出載重量 DW、排水量  與方塊係數 CB。 （20 分）
