97年 - 97 鐵路、公路特種考試_員級_土木工程：測量學概要#48855
科目：
測量學(概要、大意) |
年份：
97年 |
選擇題數：
0 |
申論題數：
8
試卷資訊
所屬科目：
測量學(概要、大意)
選擇題 (0)
申論題 (8)

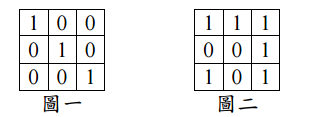

一、圖一與圖二為兩已對應之數值影像資料，「邏輯且（AND）」處理這兩項資料之結 果為何？「邏輯或（OR）」處理這兩項資料之結果為何？（20 分）

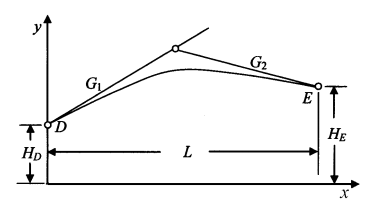

二、設某一段道路工程需設立豎曲線，使用的線型為二次拋物線 y =
+ G
1
x + H
D
， 其中 y 為高程值，x 為豎曲線任一點至其起點之水平長度，L 為豎曲線的總水平長度， 其起點為 D，起點高程為 H
D
且坡度為 G
1
；終點為 E，終點高程為 H
E
且坡度為 G
2
，如下 圖所示。若 L = 100 m、H
D
= 5 m、G
1
= 5%且 G
2
= -3%，請計算 HE 及曲線最高點之高程及 x 坐標。（20 分）
三、試述附合導線測量成果應滿足那兩個閉合條件？（20 分）
⑴ A 到 B 之方位角。（10 分） X東 A
⑵ A 到 B 之垂直角。（10 分）
⑴試以二倍中誤差（2σ）考慮偵測錯誤之觀測量，並敘明理由。（8 分）
⑵剔除該錯誤量後，該角度“秒”值之“最或是值”為何？（6 分）
⑶求該“最或是值”之中誤差（標準誤差）。（6 分）
