98年 - 98 公務升官等考試_薦任_資訊處理：資訊系統與分析#47876

科目：資訊系統與分析 | 年份：98年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：資訊系統與分析

選擇題 (0)

申論題 (4)

一、資訊系統分析完成後所產生的典型的系統建議書，其大綱至少必須具備那些章節？請 依章節條列寫出。（20 分）
二、你被要求以可能的最短時間完成專案，該專案的工作事項、所需時間（天）、前置 作業如下表所示，請說明可能完成專案的路徑為何？各路徑完成專案所需的期程各 為多少？那一條為關鍵路徑？（30 分）

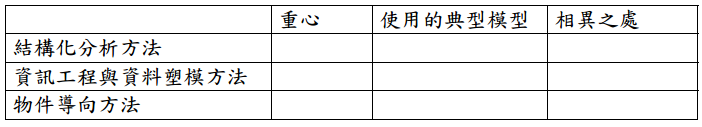

三、模型驅動的系統分析方法強調使用圖形化的系統模型來文件化和證實現存之系統或 提出新系統，其系統模型會變成設計和建造一個改良系統的藍圖。傳統系統分析方 法中的結構化分析方法、資訊工程與資料塑模方法、物件導向方法皆為典型的模型 驅動的系統分析方法，請以下表比較三者的特性與相異之處。（30 分）

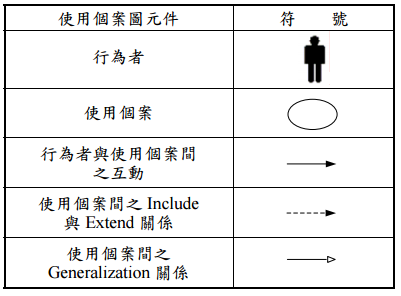

四、物件導向之使用個案模式是一種使用者需求表達之塑模工具，該工具從使用者之觀點 描述系統提供之功能與定義系統內部之作業，並以使用個案圖（Use Case Diagram） 表達之。使用個案圖主要是由行為者（Actors）、使用個案（Use Cases）與關係三 個元件所組成，它標示行為者與使用個案間之互動及使用個案與使用個案間之關係。 使用個案圖中，行為者常以人形表示，使用個案以橢圓表示，行為者與使用個案間之 互動，使用個案間之關係以箭頭表示，表達符號摘述如下：使用個案間的關係主要可 以分為：包含（Include）、延伸（Extend）、一般化（Generalization）三種，請分別 說明其意義。（20 分）
