99年 - 099年警察人員及99年交通事業鐵路人員員級_電力工程#33908

科目：輸配電學 | 年份：99年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：輸配電學

選擇題 (0)

申論題 (5)

【已刪除】一、針對如下圖所示的單相 T 型電路，試求其等效 ABCD 傳輸參數。（20 分）

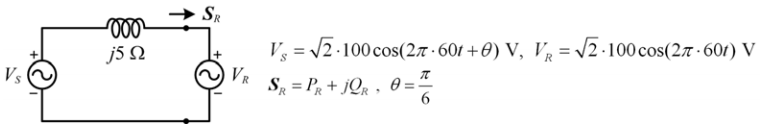

【已刪除】二、在下圖所示的單相電路中，試求送至受電端的實功率PR及虛功率QR各為多少瓦（W）及 乏（VAR）。而若要得到最大的PR值，試問其中送電端的電壓角θ 應調為多少？（20 分）
三、如果一台三相∆−∆型連接之理想變壓器的一、二次側線間電壓比為 100 : 500。在此變 壓器一次側端點間供應 173.21 V（均方根值）的平衡三相電壓情況下，試問若此變壓 器之二次側連接至一組 Y 型連接的平衡三相負載，且每相（端點至中性點）負載阻抗 大小為 80 + j60 Ω的操作條件時，傳送至此一負載的三相總實功率為多少瓦（W）？ （20 分）
四、一組 Y 型連接的平衡三相負載之總實功率需求為 3.0 kW，而其操作的功率因數為 0.8 滯後。如果此負載之端電壓為 346.41 V（線對線均方根值），操作頻率為 50 Hz，則 試求欲將此三相負載調整為操作功率因數為 1.0 時所需並聯的每相電容值（三相 Y 型 連接）大小為多少法拉（F）？（20 分）
五、試說明交流輸電線路中的集膚效應原因及現象？（20 分）
