31如圖所示電路，若V₁ = 12 V ，請問流過6 Ω電阻的電流應該為多少安培？
(A) 1 A
(B) 2 A
(C) 3 A
(D) 4 A

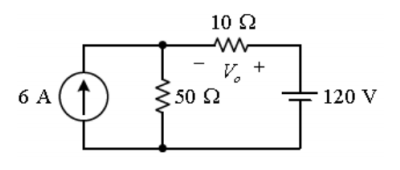

32求下圖電路中之電壓 V_o 之值為？
(A) 10 V
(B) 30 V
(C) -10 V
(D) -30V

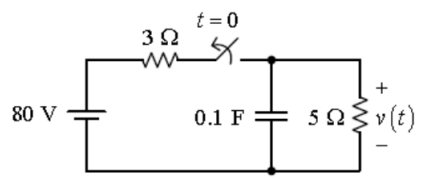

33如圖所示電路，若ݐൌ0ି時電路為穩態，在 t = 0 時開關打開(open)，求 t ≥ 0 時的 為何？
(A)
(B)
(C)
(D)

34下圖電路 由a-b 兩端點往左視入之戴維寧等效電壓 V_TH 及戴維寧等效電阻 R_TH 各為何？
(A) V_TH = 5V, R_TH = 10Ω
(B) V_TH = 5V, R_TH = 20 Ω
(C) V_TH = 10V, R_TH = 10 Ω
(D) V_TH =10V, R_TH = 20 Ω

35電阻 ，電感 及電容 串聯所構成的電路如下圖，電源電壓 ݁ 的頻率為諧振頻率， 下列敘述何者正確？
(A) 電流 的相位領前電壓݁
(B) 電流 ݅ 的相位落後電壓݁
(C) 電流 的相位與電壓݁ 同相
(D) 電路的總阻抗最大

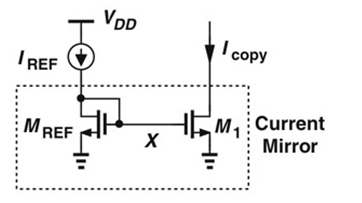

38 以下電流鏡電路, 若 的ܹ 是 的ܹ ⁄的 2 倍,則下列何者最適合表示 與 的 關係.
(A)
(B)
(C)
(D)

39 下圖所示之電路，輸出電壓ܸ ？
(A) ＋5V
(B) 5V
(C) ＋10V
(D)－10V

40 下圖MOSFET 偏壓於飽和區且݃ ，若該電晶體由汲極視入之小訊號輸出阻抗 ，此電路之小訊號電壓增益為何？
(A) -10
(B) -12
(C) -15
(D) -21

43如下圖所示，關於小訊號共源極放大器(CS amplifier) 的敘述，下列何者正確？
(A) 汲極交流 輸出電壓 v_out 與閘極輸入訊號電壓 v_in 同相
(B) 當源極電阻 RS 短路時，交流電壓增益(A_V = v_out / v_in )的絕對值最大
(C) 此放大器又稱為源極隨耦器(Source follower)
(D) 輸出端加入 負載電阻時，對交流電壓增益 A_V 沒有影響

44下圖所示電路，最常被用來作為何種用途？
(A) 對數 器
(B) 指數器
(C) 積分器
(D) 微 分器

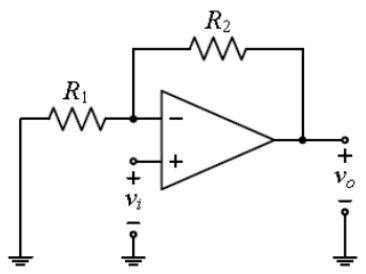

46下圖若運算放大器為理想特性，則放大率 為


(A)
(B)
(C)
(D)

47下圖場效應電晶體的偏壓電路， 為
(A)
(B)
(C)
(D) 0

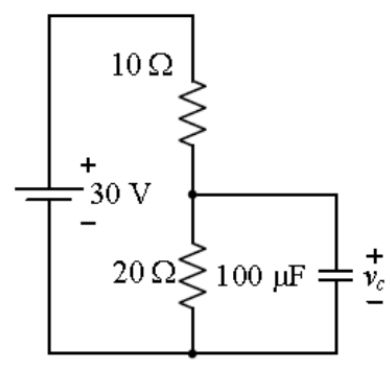

48如圖所示，穩態時電容端電壓ν_C為

.
(A)30 V
(B)20 V
(C)10 V
(D)5 V

49下圖運算放大器電路的功能為何？
(A) 微分電路
(B) 積分電路
(C) 整流電路
(D) 截波電 路
