49. 試問以下的圖片，鐵路電氣化架空線，所使用的系統名稱為何？

(A)架空單線式
(B)架空複線式
(C)第三軌式（The Third Rail）
(D)第四軌式（The Fourth Rail）

答案：登入後查看
統計： A(2771), B(755), C(216), D(12), E(0) #2048463

詳解 (共 5 筆)

#3518526

◎試問以下的圖片，鐵路電氣化架空線，所使用的系統名稱為何？

5d4125ed91571.jpg#s-329,213

(A)架空單線式(圖片中的車輛屬於有軌電車這一類型，以鋼軌作為回傳電力之用)  ✔

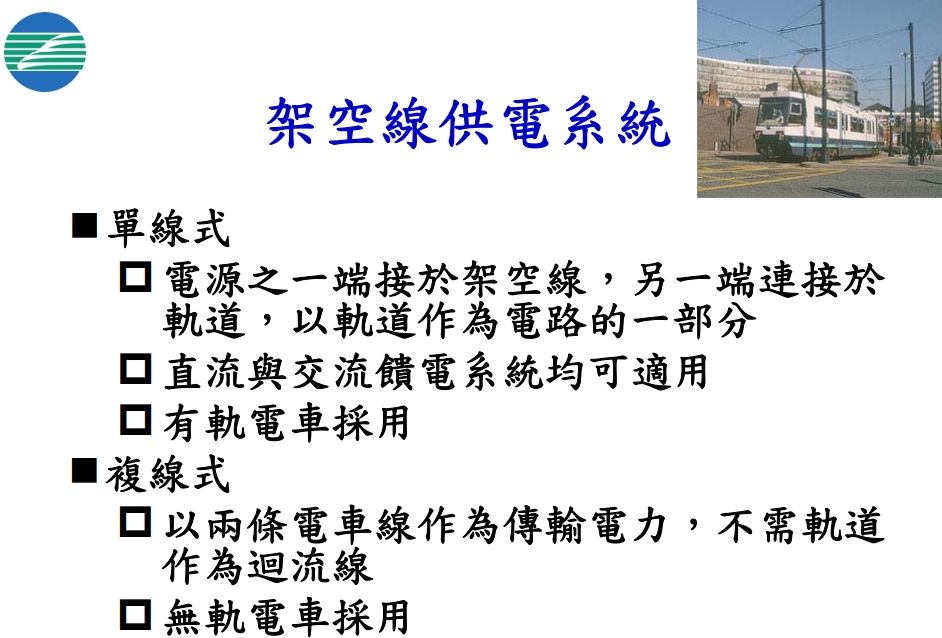

 5d42ec9c0125d.jpg#s-942,638

☀【第3軌】➡ 除原先的兩條軌道外增加一條供電的軌道(捷運系統軌道旁的另一類似鋼軌的設備)，俗稱為第3軌(由第3軌供電)。

◎屬於「集電設施」。

◎列車自第3軌取得的電力，會經由車輪和路軌傳回發電廠。

☀【第4軌】➡ 使用【膠輪捷運系統(台北捷運–文湖線)】，無法將電力藉由車輪、路軌回傳，故在帶電路軌(第3軌)外再增設一條額外的帶電軌道(第4軌)作為『回傳電力』之用。

◎『回傳電力用的帶電軌道』，稱為第4軌。

123
0
#4773743

(B)架空複線式--沒有軌道

13
2
#3529711
依集電方法而分（一）架空式：電源架設於軌...
(共 523 字，隱藏中）
前往觀看
12
0
#3988323
(二)第三軌系統 1.安全性     ...
(共 654 字，隱藏中）
前往觀看
8
1
#3700329

請問

目前網路查文湖線捷運

有第三軌(維基百科)跟第四軌(一般膠輪捷運相關資訊)兩種答案

到底文湖線捷運是哪一種呢?

謝謝


3
2
