28. 如下圖所示，一等斷面懸臂梁，長度為150 cm，斷面為30 cm × 60 cm，承受一集中力P = 180 tf ，若不計梁自重，則梁內最大剪應力為何？
(A) 100 kgf/cm2
(B) 120 kgf/cm2
(C) 150 kgf/cm2
(D) 200 kgf/cm2

答案：登入後查看
統計： A(18), B(8), C(102), D(5), E(0) #2799715

詳解 (共 3 筆)

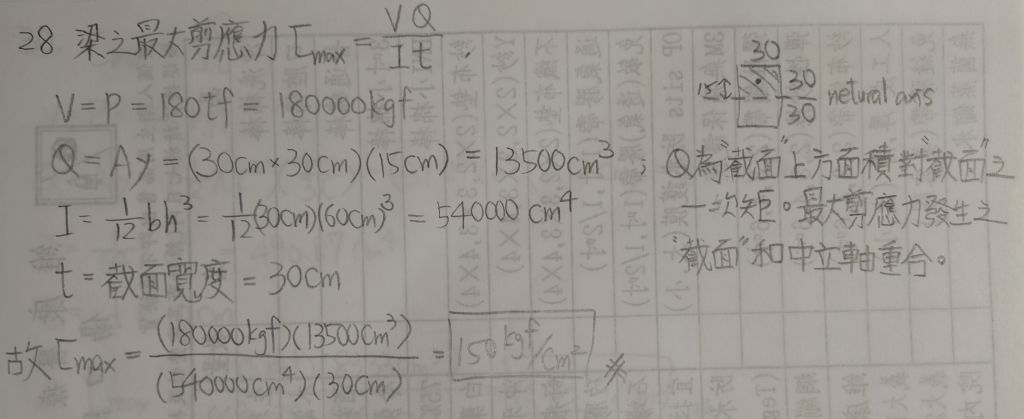

#5200757


7
0
#5346062

=>矩形 : (3/2)*(V/A)

V=180 t=180000 kgf

矩形面積=30*60   cm2

=>最大剪應力=(3/2)*(180000/(30*60))=150 kgf/cm2

4
0
#5210226


(共 1 字，隱藏中）
前往觀看
1
0
