49. 如圖【4】所示，請問a、b兩端的總電阻為多少歐姆？

(A) 3Ω
(B) 4.5Ω
(C) 6Ω
(D) 7.5Ω

答案：登入後查看
統計： A(169), B(2061), C(286), D(386), E(0) #2577699

詳解 (共 3 筆)

Shi Wanjan

B1 · 2020/12/29

#4466737

(共 1 字，隱藏中）

前往觀看

Chris C

B3 · 2022/06/03

#5493068

1.先判斷中間的6歐姆能不能無視
9x3.5=31.5
6x3=18
如果相等才能無視。所以不行。

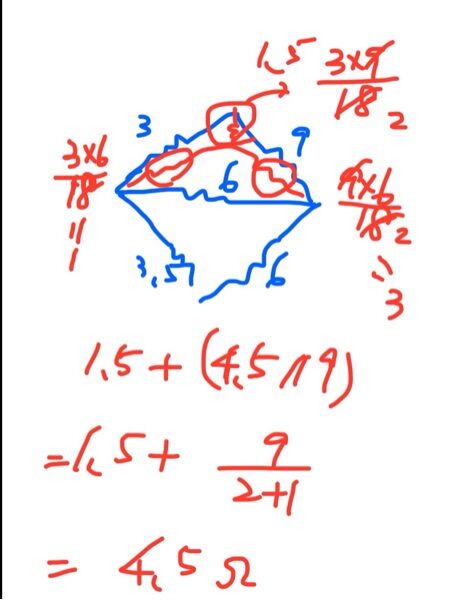

2.將3、6、9變成Y型=> (兩側相乘)/電阻和
6對側=> 9x3/(3+6+9)=27/18=3/2
9對側=> 6x3/(3+6+9)=18/18=1......會跟3.5串聯
3對側=> 9x6/(3+6+9)=54/18=3......會跟6串聯

3.求總電阻
3/2 + (1+3.5)//(3+6)
=1.5+ (4.5//9)
=1.5+3
=4.5
