72.如圖所示，圖左為偵檢器與患者位置之示意圖，projection為偵檢器在不同角度之投影影像，設其座標軸分別為（s,t），其中t為身體長軸之方向。今依照取樣角度，依序將投影影像堆疊成三維矩陣如圖，則弦波圖之座標軸為何？
(A)（t,s）
(B)（s,w）
(C)（t,w）
(D)（s,t）
答案：登入後查看
統計： A(67), B(582), C(153), D(120), E(0) #3380623
統計： A(67), B(582), C(153), D(120), E(0) #3380623
詳解 (共 4 筆)
床編故事的粉絲
#6344768

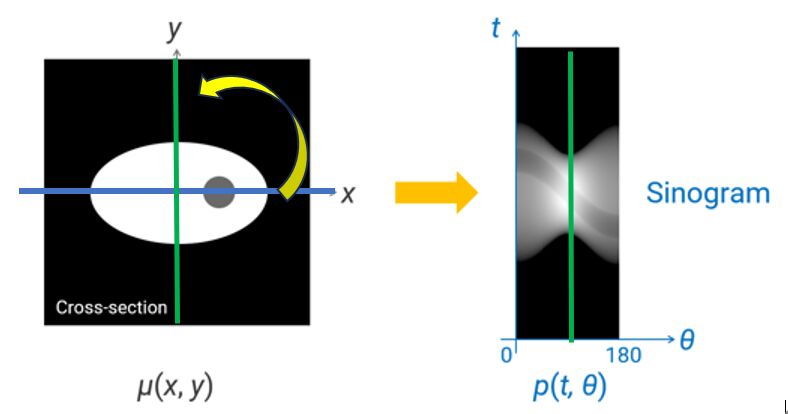

sinogram的形成
下圖是從x-y座標變成sinogram的過程，在0度時收到的資料(藍線)經過Radon transform變成sinogram上藍色的那一條線，detector每轉動一個角度就會再形成一條線貼在sinogram上，像是：detector轉到90度時(綠線)，又經過數學計算，形成一條線貼在sinogram的90度上。
注意：這張圖的代號t和題目的t是不一樣的，這張圖的t反而指的是s
ㅤㅤ

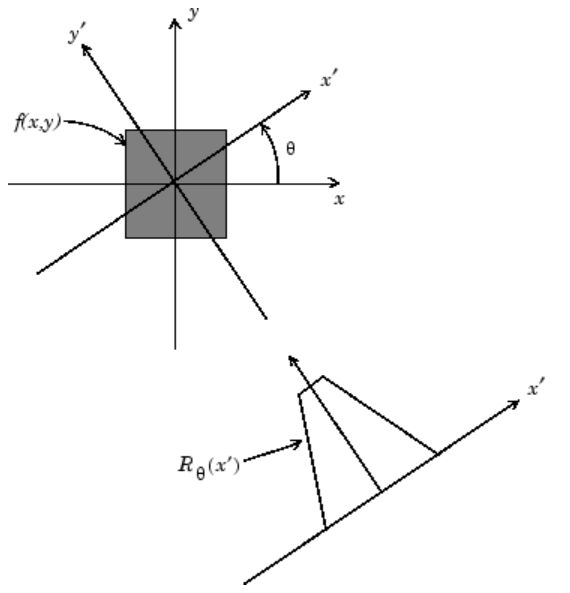

Radon transform
下圖是Radon transform的轉換過程，當detector轉到θ角之後，要將相同x'上的點都疊起來，例：在x'=0的那條線(y')所經過的點都加起來之後，就會形成箭頭那條線。sinogram上之所以有白到灰的色彩變化，只是因為把高度換成顏色來表示而已。
ㅤㅤ
總之，sinogram的x-y軸分別對應的是轉動的角度和該角度的投影資料，x-y軸互換sinogram會轉90度。
ㅤㅤ
該怎麼對應到題目上的圖呢?
答：x-y軸分別對應到detector轉動的角度和該角度的投影資料經過數學轉換的資料，最好辨認的就是轉動的角度，即是w，detector每轉一個角度，w就多一排，所以要選選項中有w的。剩下(B)、(C)
Radon transform是把相同x軸上的點都加起來(s要保留)，y軸變成一點的數據，所以只能另外一軸要選s
ㅤㅤ
sinogram的應用題：113-2器材第76題
13
0
inoriko0099
#6370424
我的想法是這樣，知道t是長軸了直接畫個人在圖片上，回頭想一下通常sinogram運作
