申論題

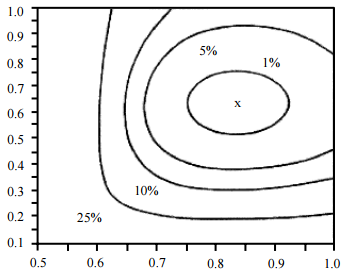

二、空調系統常以變頻控制方式驅動馬達運轉以達節能目的。如圖所示，為冷却水迴路 變速控制時系統電力消耗之等高線圖（power contours），水平座標軸為冷却水泵相 對速率（relative condenser pump speed），垂直座標軸為水塔風扇相對速率（relative cooling tower fan speed），相對速率為 1.0 代表額定轉速，“x＂為最小耗電量操作 點，由此操作點往外分別是比最小耗電量多 1%、5%、10%及 25%之等高線。試問：

⑴由最小耗電量操作點往左前進時，為何系統電力消耗量增加相當快速（冷却水泵 相對速率約 0.6 時，電力消耗已達 25%之等高線）？（10 分）
