試卷：103年 - 103年關務特考四等電工機械概要#43593
科目：電工機械(概要、大意)
年份：103年
排序：0

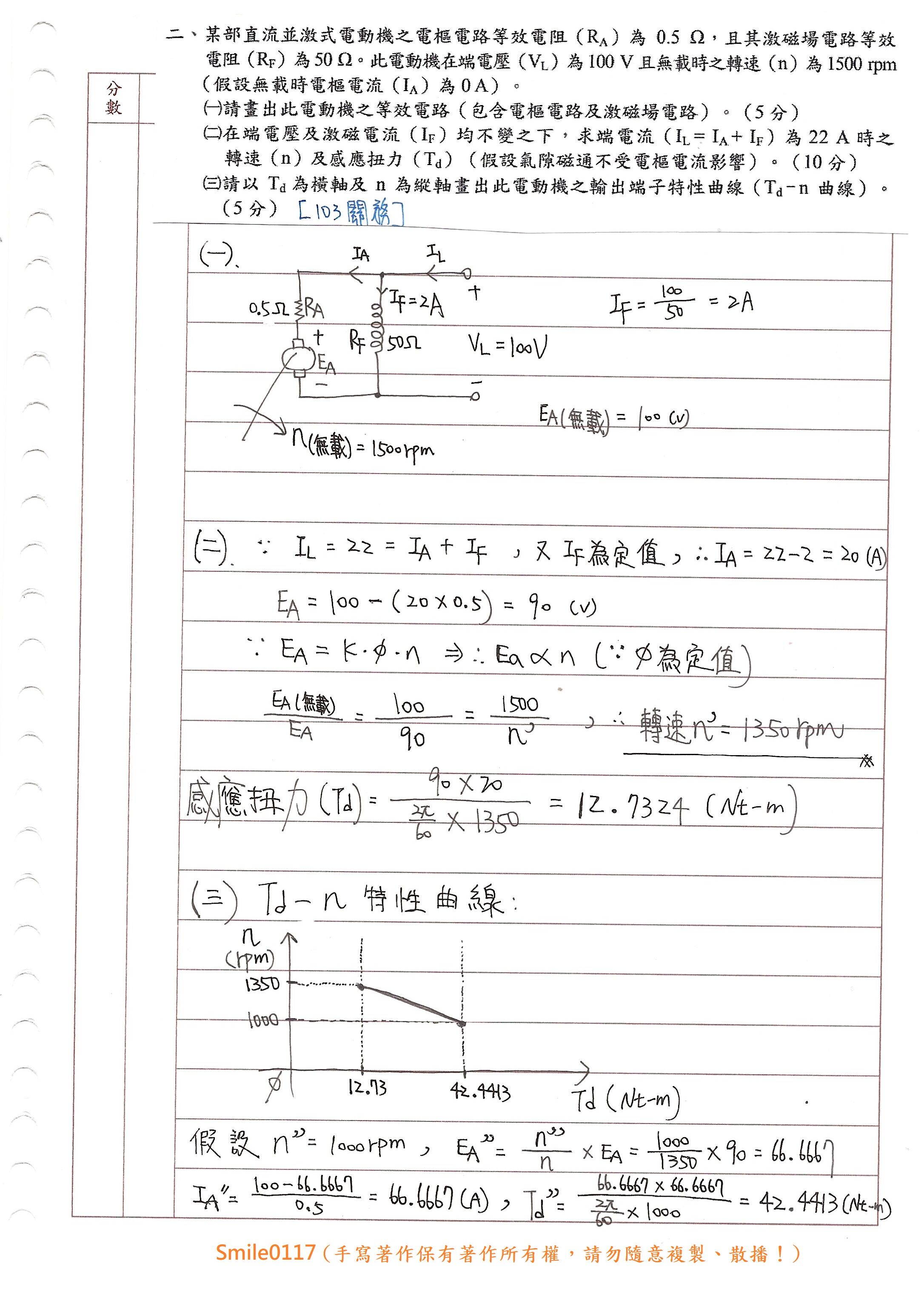

二、某部直流並激式電動機之電樞電路等效電阻（R_A）為 0.5 Ω，且其激磁場電路等效電阻（R_F）為 50 Ω。此電動機在端電壓（V_L）為 100 V 且無載時之轉速（n）為 1500 rpm （假設無載時電樞電流（I_A）為 0 A）。

⑴請畫出此電動機之等效電路（包含電樞電路及激磁場電路）。（5 分）

詳解提供者：(112普考電力)smile

上榜還願，免費公開備考期間的考古題練習過程！
